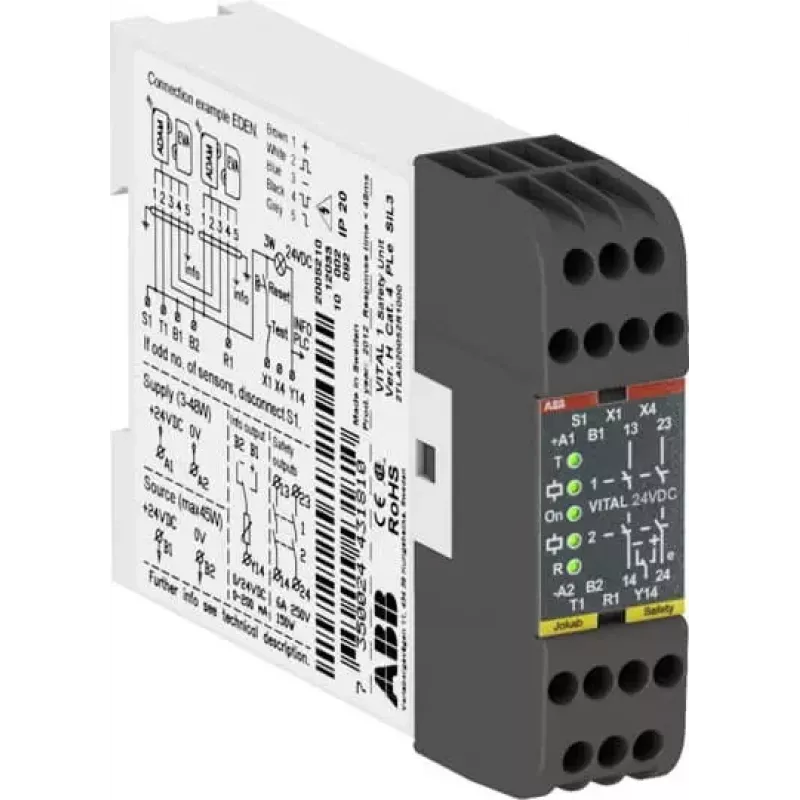

ABB Safety Module Vital 1 VH (2TLA020052R1000)

Reakcijos laikas trumpesnis nei 20 ms – tai vienas greičiausių saugos modulių rinkoje, užtikrinantis, kad avarinio sustabdymo grandinė suveiktų beveik akimirksniu.

Kam skirtas

Šis saugos modulis skirtas mašinų gamintojams, sistemų integratoriams ir techninės priežiūros specialistams, diegiantiems saugos funkcijas pramoninėse valdymo sistemose. Jis tinka įrenginiams, kuriems keliami iki 4 kategorijos, e našumo lygio (PL e) pagal EN ISO 13849-1 ir SIL 3 pagal IEC 61508 reikalavimai.

Pagrindinės savybės

• Stebi vieno arba dviejų kanalų saugos įtaisus
• Du normaliai atviri saugos išėjimai mašinai sustabdyti
• Vienas normaliai uždaras pagalbinis išėjimas būsenos signalizavimui
• Pasirenkamas automatinis arba rankinis atstatymas
• Greitas reakcijos laikas – mažiau nei 20 ms
• Kompaktiškas dizainas, tvirtinamas ant DIN bėgelio

Specifikacijos

• Maitinimo įtampa: 24 V AC/DC
• Saugos išėjimai: 2 NO
• Pagalbinis išėjimas: 1 NC
• Maksimali perjungimo srovė (saugos išėjimai): 6 A varžinei apkrovai
• Darbinė temperatūra: -10 iki +55 °C
• Korpuso apsauga: IP40
• Gnybtų apsauga: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Standartai: EN ISO 13849-1, IEC 61508, EN 60204-1, EN 60947-5-1

Kaip naudoti

Modulis montuojamas ant DIN bėgelio elektros spintoje, užtikrinančioje pakankamą apsaugą nuo dulkių ir drėgmės. Saugos įėjimai prijungiami pagal pasirinktą vieno ar dviejų kanalų konfigūraciją, o atstatymo režimas parenkamas atsižvelgiant į rizikos vertinimą. Rekomenduojama naudoti ekranuotus laidus, kad būtų išvengta elektromagnetinių trukdžių.

Patarimas: prieš pradedant eksploatuoti, būtinai atlikite funkcinį testą su visais prijungtais saugos įtaisais – tai padės įsitikinti, kad sistema veikia pagal numatytą saugos lygį.
