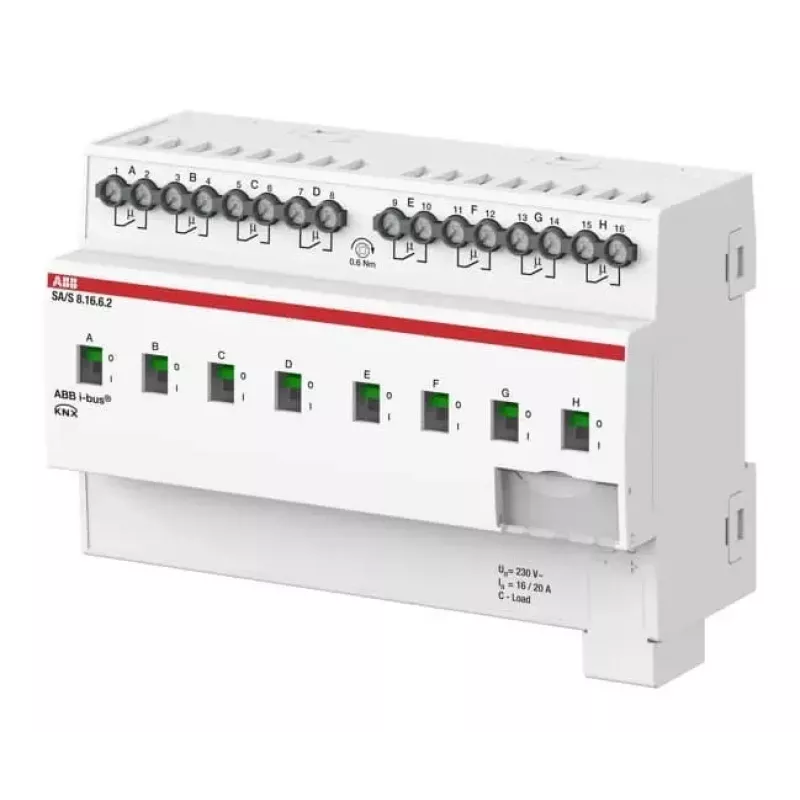

ABB SA/S8.16.6.2 8 kanalų perjungimo aktorius 16A C-Load, DIN bėgelis, KNX 2CDG110271R0011

Pastatų automatizavimo inžinieriams ir elektrikams, projektuojantiems KNX sistemas, tenka spręsti iššūkį: kaip patalpinti daug perjungimo kanalų ribotoje skydinės erdvėje. ABB SA/S8.16.6.2 aktorius siūlo aštuonis nepriklausomus 16 A kanalus, užimančius tik 4 modulius DIN bėgelyje. Kiekvienas išėjimas naudoja potencialo neturintį normaliai atvirą kontaktą, tinkantį varžinėms, indukcinėms ir talpinėms apkrovoms iki 140 µF. Tai leidžia valdyti apšvietimą, HVAC ir kitas elektros apkrovas gyvenamuosiuose bei komerciniuose pastatuose.

Kam skirtas

Šis aktorius skirtas sistemų integratoriams, elektrikams ir pastatų automatizavimo specialistams, kuriems reikia patikimo, didelio tankio perjungimo sprendimo KNX instaliacijose. Jis puikiai tinka projektams, kur skydinėje vietos mažai, bet reikia individualiai valdyti daug apkrovų.

Pagrindinės savybės

• Aštuoni nepriklausomi perjungimo išėjimai, kiekvienas iki 16 A
• Palaiko varžines, indukcines ir talpines apkrovas (C-Load) iki 140 µF
• Kompaktiškas DIN bėgelio montavimas, tik 4 modulių plotis
• Rankinis valdymas mygtukais testavimui ir paleidimui
• Būsenos grįžtamasis ryšys per KNX magistralę stebėjimui ir logikos funkcijoms
• Integruotos funkcijos: perjungimas, scenarijų valdymas, laiko funkcijos, centrinės funkcijos ir loginės operacijos

Specifikacijos

• Magistralės sistema: KNX (TP)
• Išėjimų skaičius: 8
• Nominali srovė vienam išėjimui: 16 A
• Perjungimo įtampa: 230 V AC / 250 V AC
• Kontakto tipas: potencialo neturintis, normaliai atviras (NO)
• Maks. talpinė apkrova: 140 µF esant 230 V AC
• Trumpojo jungimo srovės atsparumas: 3 kA
• Darbinė įtampa (magistralė): 21–30 V DC
• Energijos suvartojimas (magistralė): maks. 10 mA
• Jungties tipas: varžtiniai gnybtai
• Montavimas: DIN bėgelis (MDRC), plotis 4 TE
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -5 iki +45 °C

Naudojimo patarimai

Naudodami aktorių su talpinėmis apkrovomis, tokiomis kaip LED maitinimo šaltiniai ar elektroniniai balastai, įsitikinkite, kad bendra įjungimo srovė neviršija 140 µF. Didelėse instaliacijose apsvarstykite galimybę grupuoti kelis aktorius toje pačioje KNX linijoje ir naudoti integruotas logikos funkcijas, kad sumažintumėte magistralės srautą.

Patarimas: prieš paleisdami sistemą, atlikite išsamią kanalų apkrovų analizę ir dokumentuokite kiekvieno išėjimo priskyrimą. Tai palengvins derinimą ir ateities priežiūrą.
