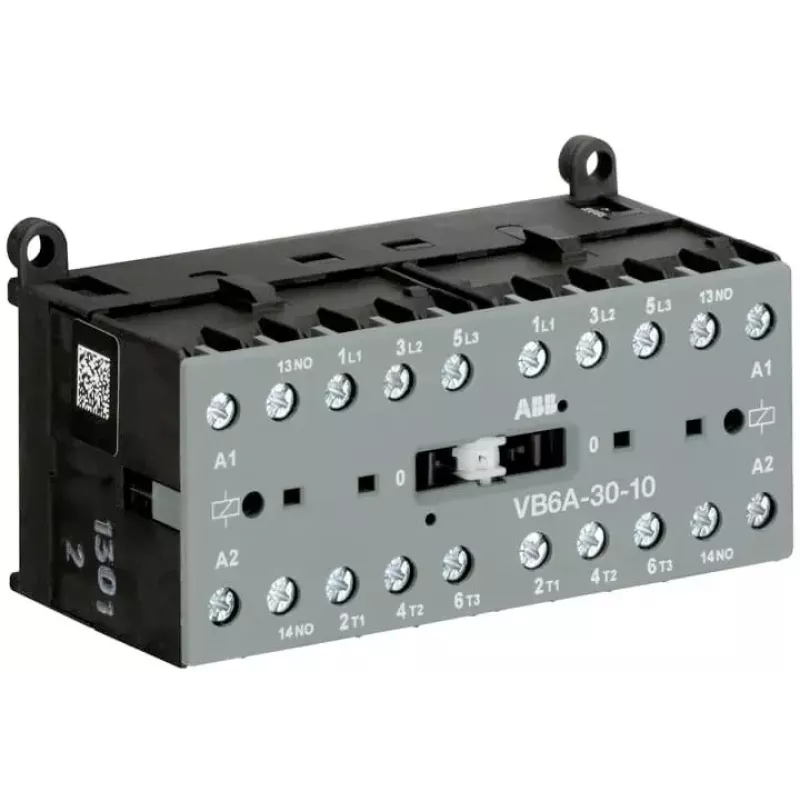

ABB Reversinys kontaktorių VB6A-30-10 220-240VAC 3-polių 1NO 9A 4kW GJL1211911R8100

Du mechaniškai blokuoti kontaktoriai viename korpuse – taip ABB VB6A-30-10 sprendžia variklio sukimosi krypties keitimo iššūkį. Vietoj atskirų komponentų ir sudėtingos tarpusavio jungties, šis reversinis kontaktorių blokas užtikrina saugų ir patikimą trijų fazių variklių reversą.

Kam skirtas

Įrenginių skydų surinkėjams, mašinų gamintojams ir techninės priežiūros inžinieriams, kuriems reikia valdyti variklių kryptį konvejerių, keltuvų, staklių ir kitose pramoninėse sistemose. Tinka montuoti ant DIN bėgelio arba varžtais.

Pagrindinės savybės

• Reversinis kontaktorių su 3 pagrindiniais poliais ir 1 normaliai atviru pagalbiniu kontaktu
• Ritės įtampa: 220-240 V AC, 50/60 Hz
• Vardinė darbinė srovė: 9 A (AC-3, 400 V)
• Vardinė darbinė galia: 4 kW (AC-3, 400 V)
• Mechaninė blokuotė neleidžia vienu metu įjungti abiejų krypčių
• Kompaktiška konstrukcija taupo vietą skydelyje

Specifikacijos

• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Gnybtų tipas: varžtiniai gnybtai
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Mechaninis ilgaamžiškumas: 10 mln. ciklų
• Elektrinis ilgaamžiškumas (AC-3): 1,2 mln. ciklų

Kaip naudoti

Prijunkite ritę prie 220-240 V AC valdymo grandinės. Reversavimo režimu būtinai naudokite mechaninę blokuotę, kad išvengtumėte trumpojo jungimo. Montuokite ant DIN bėgelio – taip užtikrinsite greitą įrengimą ir pakankamą vėdinimą.

Patarimas: prieš montuodami patikrinkite, ar ritės įtampa atitinka valdymo grandinės įtampą. Jei kontaktorių naudojate dažnam reversavimui, pasirūpinkite, kad tarpas tarp įjungimų būtų pakankamas kontaktų aušinimui.
