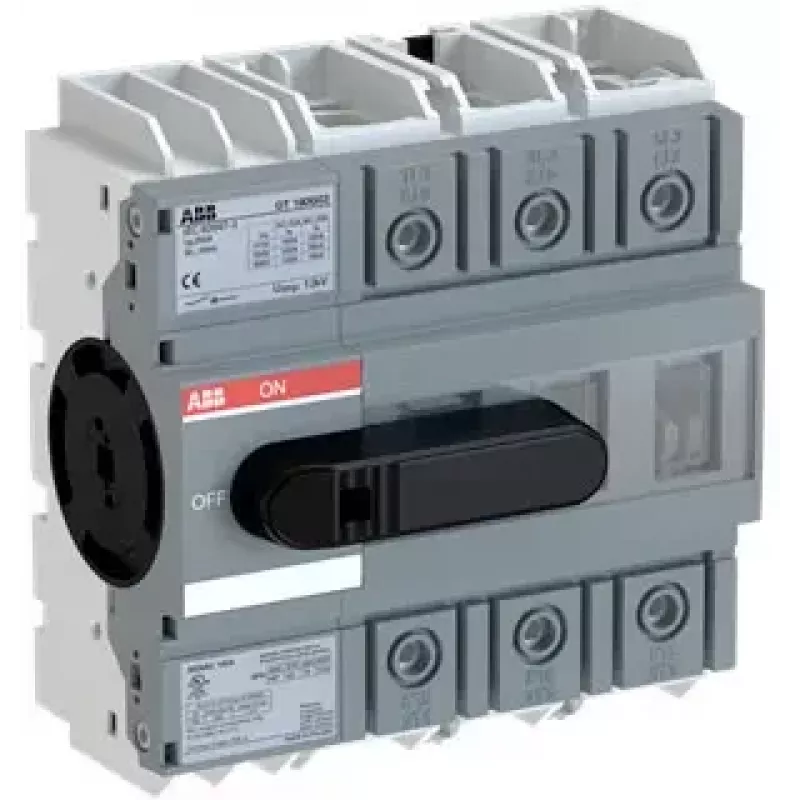

ABB OT160G03K 3 polių skyriklis 160A 750V AC/1000V DC, bazinis montavimas 1SCA138208R1001

160 A vardinė darbinė srovė ir 750 V AC / 1000 V DC vardinė darbinė įtampa – tai parametrai, kurie ABB OT160G03K skyriklį daro tinkamą net reikliausioms pramoninėms trifazėms grandinėms. Įrenginys skirtas saugiam grandinių atjungimui ir apkrovos pertraukimui, todėl jį vertina skydų surinkėjai ir mašinų automatizavimo specialistai.

Kodėl verta rinktis

• 3 polių skyriklis (apkrovos pertraukiklis) su priekiniu valdymu – patogus rankinis perjungimas esant apkrovai.
• 160 A vardinė darbinė srovė (AC-21A, AC-22A, AC-23A) – tinka galingiems varikliams ir paskirstymo skydams.
• 750 V AC / 1000 V DC darbinė įtampa, 1000 V izoliacijos įtampa ir 8 kV impulsinė įtampa – atsparus įtampos šuoliams.
• 4 kA trumpojo jungimo atsparumo srovė (1 s) ir 10 kA trumpojo jungimo įjungimo geba (0,05 s) – patikima apsauga nuo avarinių režimų.
• Bazinis montavimas – kompaktiškas sprendimas skydo viduje.
• Gnybtai pagrindinei grandinei: 1,5–70 mm², apsaugos laipsnis IP20.
• 2000 elektrinių ir 20000 mechaninių ciklų – ilgaamžiškumas net intensyvaus naudojimo atveju.
• Galingumo nuostoliai tik 10 W esant vardinei srovei – mažiau šilumos skydelyje.
• Darbinė temperatūra nuo -25 iki +70 °C – veikia įvairiose aplinkose.

Kam tinka

ABB OT160G03K puikiai tinka kaip pagrindinis jungiklis pramoniniuose valdymo skydeliuose, variklių atjungimo įtaisas, paskirstymo skydų izoliavimo elementas ar mašinų maitinimo perjungimo komponentas. Jis atitinka IEC 60947-3 standartą, todėl užtikrina patikimą veikimą net sudėtingomis sąlygomis.

Naudojimo ypatumai

Įrenginys neturi įmontuotų saugiklių ir pagalbinių kontaktų – juos galima užsisakyti atskirai. Valdymo rankena ir velenas taip pat perkami atskirai. Priekinis valdymas leidžia patogiai perjungti tiesiai iš skydo priekio.

Patarimas: Montuodami skyriklį, būtinai įvertinkite trumpojo jungimo srovę grandinėje – 4 kA atsparumas per 1 s užtikrina patikimą apsaugą, tačiau viršijus šią ribą reikalinga papildoma apsauga. Taip pat nepamirškite užsisakyti tinkamos rankenos ir veleno, kad galėtumėte valdyti prietaisą.
