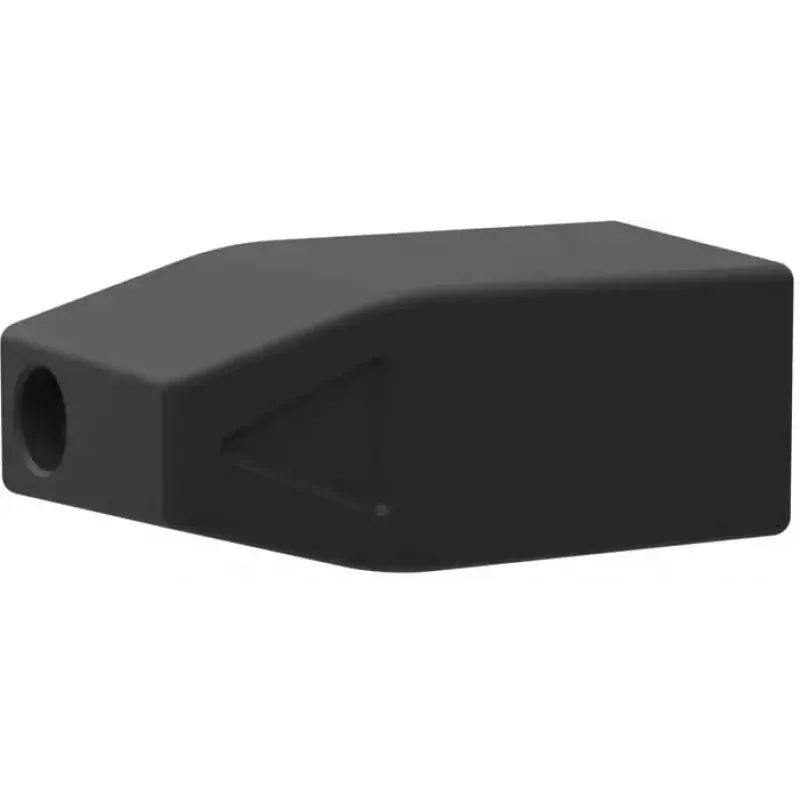

ABB OHBS3/1 pistoleto tipo valdymo rankena OT160-250 skyrikliai, juoda, IP65, užrakinama 1SCA108319R1001

Juoda, ergonomiška pistoleto formos rankena, montuojama tiesiai ant spintos durelių – tai pirmas dalykas, kurį pastebi panelių montuotojai, dirbantys su ABB OT160–OT250 serijos skyrikliais. OHBS3/1 užtikrina tvirtą sukimosi judesį įjungimo/išjungimo padėtyse ir leidžia užrakinti jungiklį išjungtoje padėtyje net trimis spynomis, todėl tinka įrenginiams, kuriuose privaloma lockout/tagout procedūra.

Kodėl verta rinktis

• Priekinė apsauga IP65 – atspari dulkėms ir vandens purslams tinkamai sumontavus
• Termoplastinis korpusas atlaiko dažną naudojimą pramoninėje aplinkoje
• Užrakinama išjungimo padėtyje – iki 3 pakabinamų spynų, kurių lankelio skersmuo 3–8 mm
• Suderinama su ABB OT160...250 skyrikliais ir OH_ serijos velenais (pvz., OXP6X...)
• Atitinka IEC 60947-3 reikalavimus, atitinka RoHS

Kam skirta

Sprendimas tinka elektros skirstomųjų spintų ir variklių valdymo centrų montuotojams, techninės priežiūros specialistams, kuriems reikia patikimo pagrindinio jungiklio valdymo ir saugaus atjungimo prieš remontą. Tinka įrenginiams, kuriuose darbuotojų saugai būtina užrakinimo procedūra.

Pagrindinės specifikacijos

• Gaminio tipas: valdymo rankena
• Rankenos tipas: pistoleto
• Spalva: juoda
• Medžiaga: termoplastikas
• Montavimas: ant durelių/panelio (priekinis)
• Apsaugos laipsnis (priekis): IP65
• Užrakinama išjungus: taip
• Pakabinamų spynų skaičius: iki 3
• Spynos lankelio skersmuo: 3–8 mm
• Pavaros tipas: sukimosi
• Padėčių skaičius: 2 (įjungta/išjungta)
• Suderinami skyrikliai: ABB OT160...250
• Suderinami velenai: ABB OH_ serija (pvz., OXP6X...)
• Darbinė temperatūra: nuo -25 iki +70 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C

Naudojimas

Rankena montuojama ant spintos durelių priekinės dalies ir sujungiama su skyrikliu per ABB OH_ serijos veleną. Prieš montuodami įsitikinkite, kad veleno ilgis atitinka jūsų spintos gylį. Užrakinimui išjungtoje padėtyje naudokite iki trijų pakabinamų spynų, kurių lankelio skersmuo 3–8 mm.

Patarimas: prieš pradėdami montavimą visada atjunkite maitinimą ir patikrinkite, ar velenas tinkamai įsistato į rankenos mechanizmą. Jei planuojate lockout/tagout procedūras, pasirūpinkite, kad spynų lankeliai atitiktų nurodytą 3–8 mm diapazoną – per storas lankelis netilps į užrakto angą.
