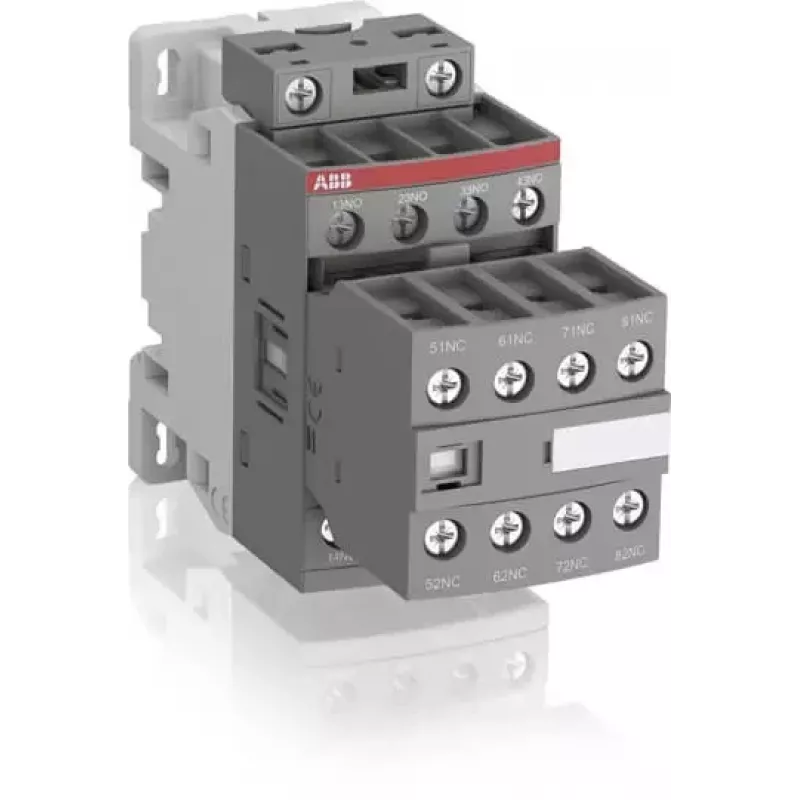

ABB NF44E pagalbinis kontaktoriaus modulis, 4NO+4NC, 24-60V AC/20-60V DC elektroninė ritė, varžtiniai gnybtai, DIN bėgelis

Kai valdymo grandinėse reikia patikimo perjungimo ir pakankamo kontaktų skaičiaus, ABB NF44E pagalbinis kontaktoriaus modulis užtikrina stabilų darbą net ir esant kintamoms valdymo įtampoms. Šis 8 polių įrenginys su 4 normaliai atvirais ir 4 normaliai uždarais kontaktais yra sukurtas sudėtingoms valdymo sistemoms, kuriose svarbus kompaktiškumas ir ilgaamžiškumas.

Privalumai jūsų sistemai

• Plataus diapazono elektroninė ritė: 24-60 V AC (50/60 Hz) ir 20-60 V DC – nereikia atskirų versijų kintamajai ir nuolatinei srovei
• 4 normaliai atviri + 4 normaliai uždari pagalbiniai kontaktai – pakanka signalizacijai, blokavimui ir valdymo logikai
• Kompaktiškas dizainas, tinka montuoti ant DIN bėgelio arba varžtais
• Didelė elektrinė išlaikymo galia: 5 milijonai operacijų
• Mechaninė išlaikymo galia: 10 milijonų operacijų
• Vardinė izoliacijos įtampa 690 V, atsparumas impulsinei įtampai 6 kV
• Darbinė temperatūra: nuo -40 °C iki +70 °C
• Apsaugos laipsnis IP20
• Atitinka IEC 60947-5-1, UL, CSA standartus

Naudojimas praktikoje

Montavimas paprastas dėl varžtinių gnybtų, kurie priima įvairių skerspjūvių laidus. Elektroninė ritė sunaudoja tik 3,5 W tiek įsitraukimo, tiek laikymo metu, todėl mažiau šilumos skirstomajame skydelyje ir mažesnis energijos suvartojimas. Platus įtampos tolerancijos diapazonas idealiai tinka įrengimams, kur valdymo įtampa gali svyruoti, o 4NO+4NC konfigūracija suteikia pakankamai pagalbinių kontaktų be papildomų relių.

Pagrindinės specifikacijos

• Gaminio tipas: pagalbinis kontaktoriaus modulis
• Polių skaičius: 8 (4 NO + 4 NC)
• Valdymo įtampa AC: 24-60 V, 50/60 Hz
• Valdymo įtampa DC: 20-60 V
• Ritės tipas: elektroninė, platus AC/DC diapazonas
• Vardinė darbinė srovė AC-15 (220-240 V): 6 A
• Vardinė darbinė srovė DC-13 (24 V): 2,5 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtais
• Gnybtų tipas: varžtiniai gnybtai
• Darbinė temperatūra: nuo -40 °C iki +70 °C
• Apsaugos laipsnis: IP20
• Elektrinė išlaikymo galia: 5 milijonai ciklų
• Mechaninė išlaikymo galia: 10 milijonų ciklų
• Standartai: IEC 60947-5-1, UL, CSA
• Energijos suvartojimas (įsitraukimo/laikymo): 3,5 W / 3,5 W

Rekomendacijos

Renkantis pagalbinį kontaktorių, atkreipkite dėmesį į ritės įtampos diapazoną – ABB NF44E universalumas sumažina atsarginių dalių kiekį ir supaprastina logistiką. Dėl didelio kontaktų skaičiaus ir kompaktiško korpuso jis tinka tiek naujiems projektams, tiek modernizuojant esamas valdymo sistemas.
