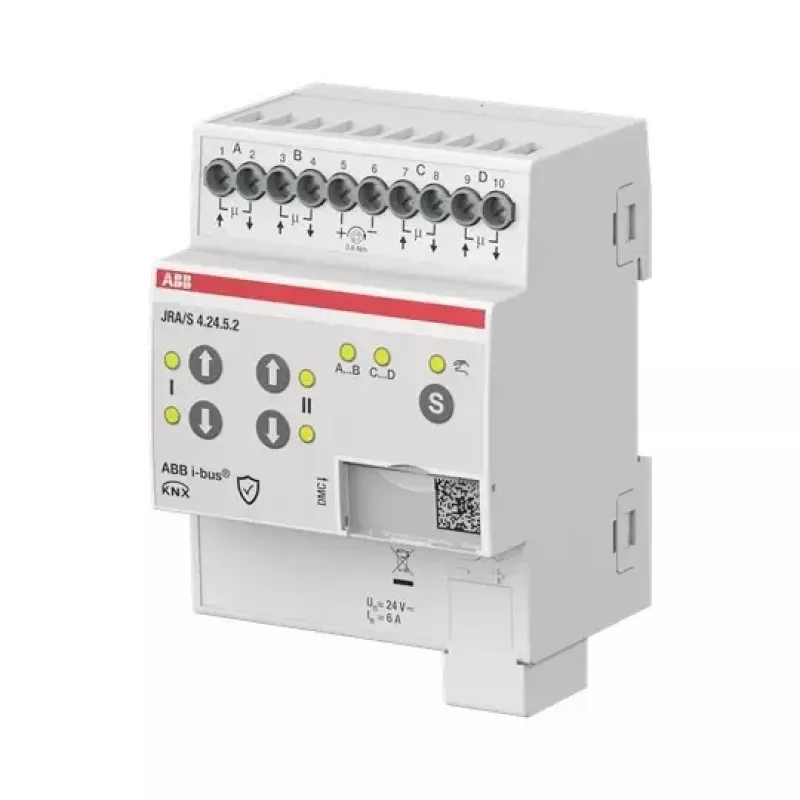

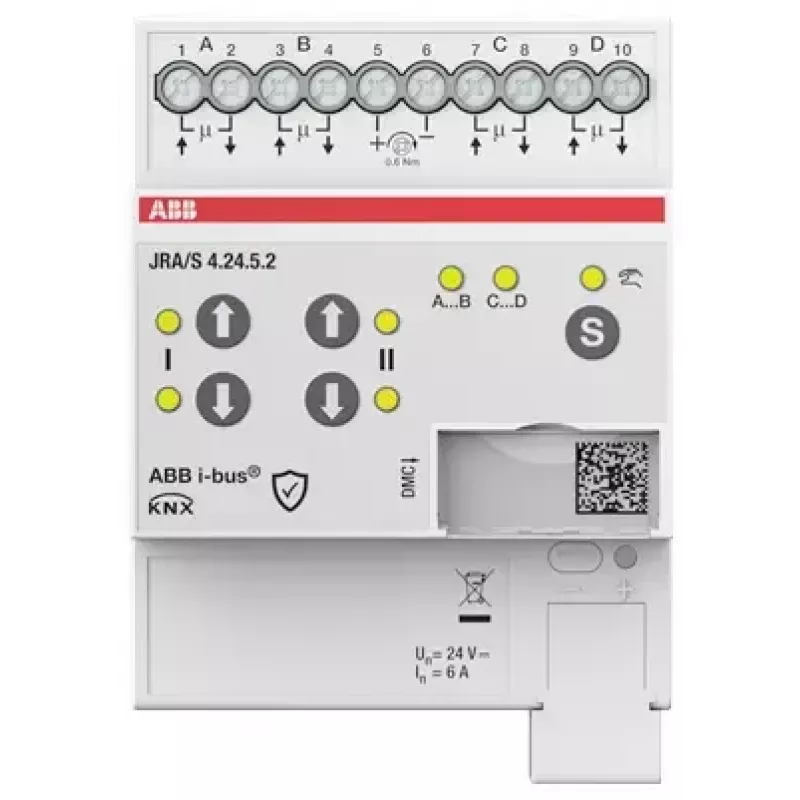

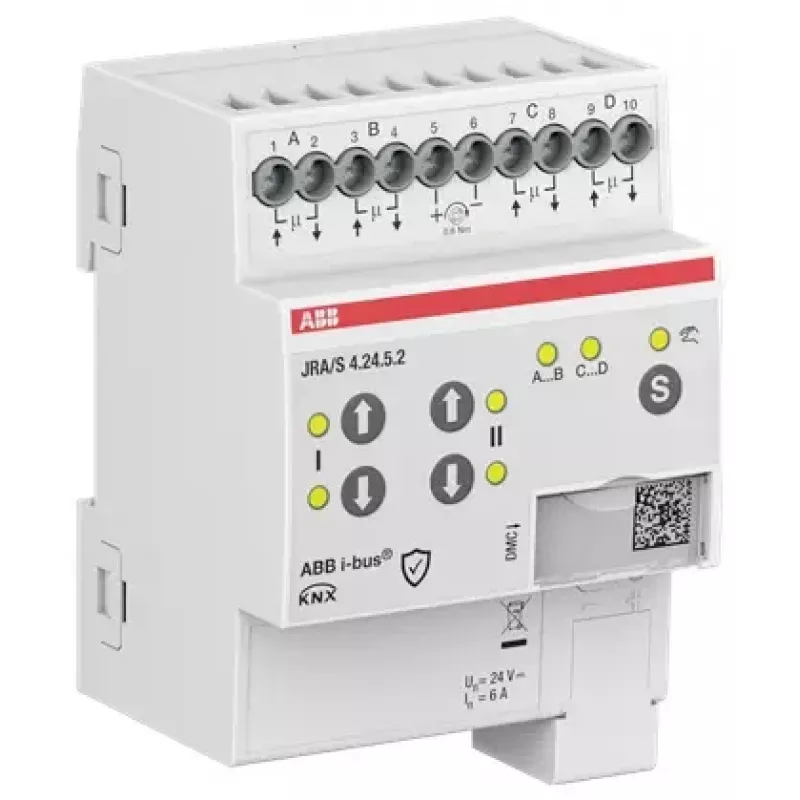

ABB JRA/S4.24.5.2 KNX žaliuzių/rolo užuolaidų pavara, 4 kanalų, 24V AC/DC, rankinis valdymas, DIN bėgelis 2CDG110298R0011

KNX projektuose, kuriuose reikia valdyti 24 V AC/DC žaliuzių ar rolo užuolaidų pavaras, dažnai trūksta kompaktiško sprendimo su rankiniu valdymu. ABB JRA/S4.24.5.2 sprendžia šią problemą – tai 4 kanalų aktuatorius, skirtas 24 V AC/DC pavaroms, su mygtukais tiesioginiam valdymui įrenginyje.

Privalumai

Rankinis valdymas leidžia operatoriui vietoje valdyti žaliuzes net ir tada, kai KNX sistema dar nesukonfigūruota arba reikia skubaus įsikišimo. Integruotos apsaugos nuo perkrovos ir trumpojo jungimo užtikrina ilgalaikį patikimumą. Statuso grįžtamasis ryšys ir scenų valdymas sklandžiai integruojami į pastato automatizavimo sistemą.

Kam tinka

• KNX instaliacijoms, kuriose valdomos 24 V AC/DC žaliuzių ir rolo užuolaidų pavaros
• Gyvenamųjų ir komercinių pastatų automatizavimo projektams
• Naujoms statyboms ir rekonstrukcijoms su DIN bėgelio montavimu

Pagrindinės specifikacijos

• Produkto tipas: KNX žaliuzių/rolo užuolaidų aktuatorius
• Kanalų skaičius: 4
• Pagalbinė įtampa: 24 V AC/DC
• Vardinė srovė vienam išėjimui: 6 A (variklių apkrovoms, cos φ = 0,6)
• Perjungimo galia: 250 V AC, 6 A
• Magistralės sistema: KNX
• Binarinių įėjimų skaičius: 4
• Montavimo tipas: DIN bėgelis (MDRC)
• Modulių plotis: 4 moduliai (72 mm)
• Prijungimo tipas: varžtiniai gnybtai
• Magistralės energijos suvartojimas: < 10 mA
• Pagalbinės energijos suvartojimas: < 10 mA (be apkrovos)
• Darbinė temperatūra: -5 °C iki +45 °C
• Funkcijos: judėjimas aukštyn/žemyn, lame lių reguliavimas, scenų valdymas, statuso grįžtamasis ryšys, saugos funkcijos
• Rankinis valdymas: taip, mygtukais įrenginyje
• Apsauga nuo perkrovos: taip
• Apsauga nuo trumpojo jungimo: taip

Naudojimas

Sumontuokite aktuatorių ant DIN bėgelio skirstomojoje spintoje. Prijunkite 24 V AC/DC maitinimą ir žaliuzių pavaras prie atitinkamų kanalų. Suprogramuokite KNX adresus ir parametrus naudodami ETS programinę įrangą. Rankinio valdymo mygtukai leidžia testuoti ir valdyti pavaras tiesiogiai.

Rekomendacijos

KNX projektuose, kuriems reikia patikimo 24 V žaliuzių pavarų valdymo su rankiniu perjungimu, šis aktuatorius siūlo kompaktišką 4 modulių DIN bėgelio sprendimą su integruota apsauga.
