Laidinis durų / langų jutiklis ABB GHQ3201972R0001 baltas, magnetinis kontaktas, 20×100×60 mm

Laidinis durų / langų jutiklis ABB GHQ3201972R0001 yra magnetinis kontaktinis jutiklis, skirtas durų ir langų atidarymo / uždarymo būsenos stebėjimui. Kompaktiškas modulis (20×100×60 mm) jungiamas kabeliu prie signalizacijos valdiklių arba pastatų automatikos sistemų. Komplekte yra magnetas ir nendrinis kontaktas, reikalingi pagrindinei įsibrovimo detekcijai ar būsenos stebėjimui.

Privalumai

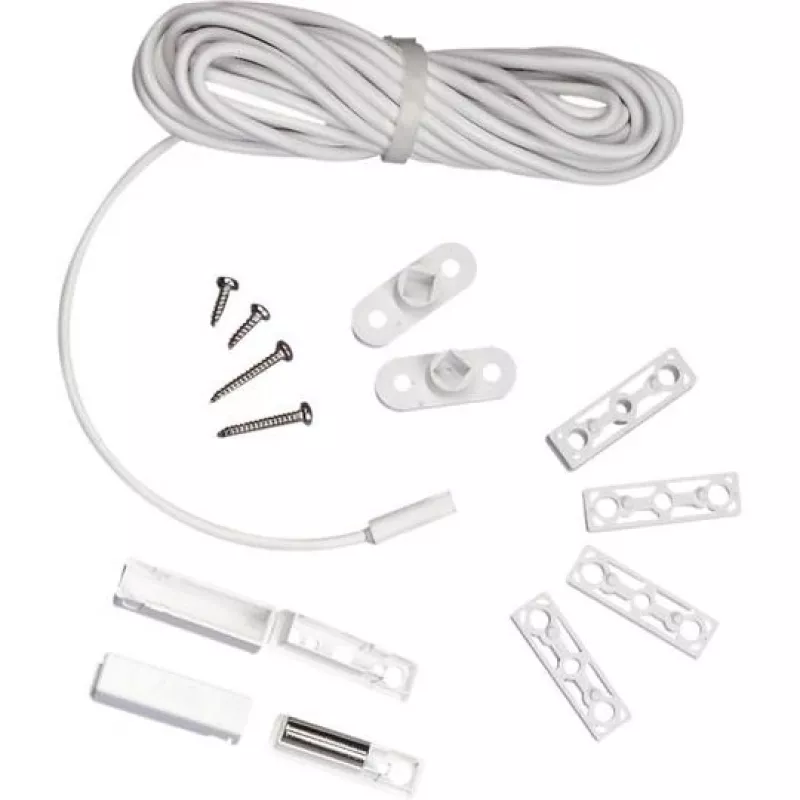

Komplekte yra magnetas ir nendrinis kontaktas su 4,0 m ilgio LIYY 4×0,14 mm² jungiamuoju kabeliu, du korpusai, dvi tarpinės plokštelės, du flanšai ir keturi antimagnetiniai tvirtinimo varžtai. Laidinis ryšys užtikrina patikimą signalo perdavimą be baterijų, o baltas plonas korpusas leidžia diskretiškai montuoti ant daugumos durų ir langų rėmų.

Tinka

• Perimetro apsaugai ant durų ir langų
• Integracijai su signalizacijos valdikliais
• Būsenos stebėjimui pastatų automatikos sistemose
• Modernizavimui ir naujų statybų instaliacijoms, kurioms reikalingas laidinis magnetinis kontaktas

Pagrindinės specifikacijos

• Gamintojas: ABB
• Modelis / MPN: GHQ3201972R0001
• EAN: 4016779506601
• Tipas: Laidinis magnetinis durų / langų jutiklis (nendrinis kontaktas)
• Matmenys: 20 × 100 × 60 mm (plotis × gylis × aukštis)
• Kabelis: LIYY 4 × 0,14 mm², ilgis 4,0 m
• Spalva: Balta

Kaip naudoti

Pritvirtinkite jutiklio korpusą ir magnetą ant durų bei staktos (arba lango ir rėmo) taip, kad uždarius magnetas būtų priešais nendrinį kontaktą. Naudokite tarpines plokšteles ir flanšus, kad pasiektumėte teisingą išlygiavimą ir tarpą. Prijunkite jutiklio kabelį prie signalizacijos valdiklio ar automatikos įėjimo pagal valdiklio gamintojo laidų schemą ir sukonfigūruokite įėjimą kaip magnetinį / kontaktinį jutiklį. Išbandykite veikimą atidarydami ir uždarydami duris ar langą, kad įsitikintumėte, jog valdiklis registruoja atidarytą ir uždarytą būseną.

Rekomendacijos

Montuokite jutiklį ant švaraus, sauso paviršiaus ir naudokite komplekte esančius antimagnetinius varžtus. Venkite tiesti kabelį šalia stiprių elektromagnetinių šaltinių. Patikimam veikimui patikrinkite išlygiavimą ir tvirtinimą po montavimo bei atlikite funkcinį testą su valdikliu.
