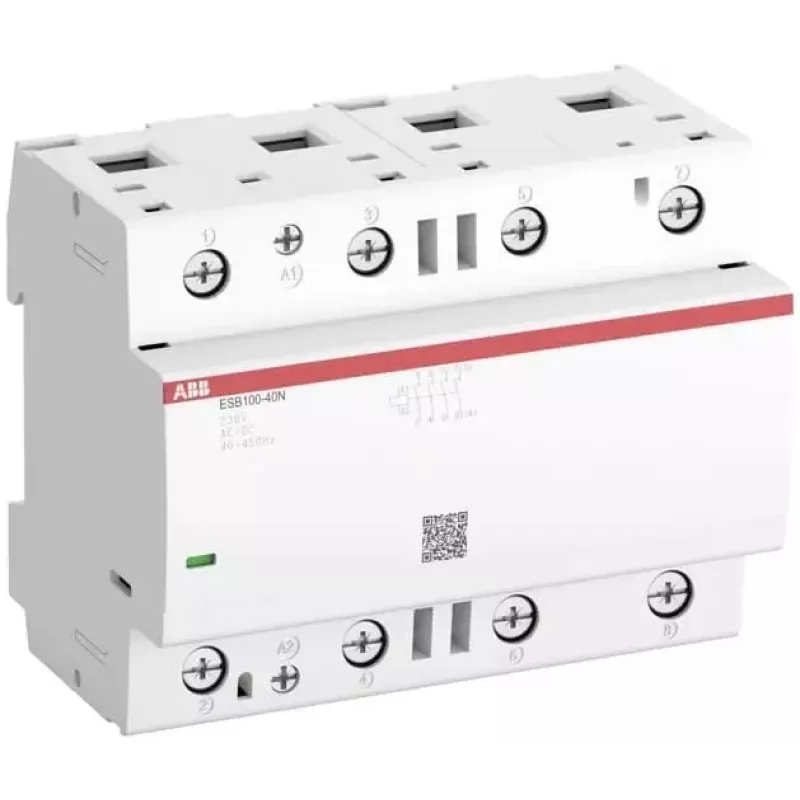

ABB ESB100-40N-06 instaliacinis kontaktorius 4S/0OE, 230 V AC/DC, 4 NO, 100 A 1SAE661111R0640

Didelės galios vienfazių ar daugiafazių apkrovų perjungimas gyvenamosiose ir komercinėse instaliacijose reikalauja kontaktorius, kuris atlaikytų dideles sroves ir būtų paprastas montuoti bei prijungti. ABB ESB100-40N-06 instaliacinis kontaktorius turi keturis normaliai atvirus pagrindinius kontaktus, plačią ritės įtampos sritį ir DIN bėgelio montavimą, kad būtų lengviau valdyti apšvietimo, šildymo ir variklių grandines.

Kam skirtas

Elektrikams, skydų surinkėjams ir pastatų inžinieriams, kuriems reikia patikimo, kompaktiško kontaktorius, skirto perjungti apkrovas iki 100 A AC-1 režimu. Jis tinka skirstymo lentose, valdymo spintose ir pastatų automatizavimo sistemose, kur erdvė ribota, o našumas turi būti pastovus.

Pagrindinės savybės

• 4 pagrindiniai kontaktai, visi normaliai atviri (4 NO), skirta perjungti iki 4 atskirų grandinių arba sujungti polius didesnei srovei gauti.
• Ritės įtampa 230 V AC/DC, leidžianti valdyti tiek kintamosios, tiek nuolatinės srovės signalais nekeičiant ritės.
• Vardinė darbinė srovė 100 A AC-1 ir AC-7a kategorijose esant 400 V, 55 °C; 30 A AC-7b variklių apkrovoms.
• Vardinė izoliacijos įtampa 500 V ir impulsinė atsparumo įtampa 4 kV saugiam atskyrimui standartinėse instaliacijose.
• Montavimas ant DIN bėgelio (35 mm) – greitas sumontavimas ir nuėmimas.
• Sraigtiniai gnybtai patikimam ir lengvai prižiūrimam prijungimui.
• Mechaninis ilgaamžiškumas 1 000 000 ciklų ir elektrinis ilgaamžiškumas 150 000 ciklų ilgam tarnavimo laikui.
• Kompaktiška konstrukcija su IP20 apsauga, tinkama montuoti uždarose spintose.

Specifikacijos

• Pagrindinių kontaktų NO skaičius: 4
• Pagrindinių kontaktų NC skaičius: 0
• Ritės įtampa: 230 V AC/DC
• Vardinė darbinė srovė AC-1 (Ie): 100 A (400 V, 55 °C)
• Vardinė darbinė srovė AC-7a (Ie): 100 A (400 V, 55 °C)
• Vardinė darbinė srovė AC-7b (Ie): 30 A (400 V, 55 °C)
• Vardinė darbinė įtampa: 220–400 V AC
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Polių skaičius: 4
• Montavimo tipas: DIN bėgelis
• Elektrinis ilgaamžiškumas: 150 000 ciklų
• Mechaninis ilgaamžiškumas: 1 000 000 ciklų
• Galingumo nuostoliai vienam poliui: 3,2 W
• Apsaugos laipsnis: IP20
• Aplinkos oro temperatūra darbui: -25 iki +55 °C
• Gnybtų tipas: sraigtiniai gnybtai
• Dažnis: 50/60 Hz

Patarimai

Įsitikinkite, kad valdymo grandinė gali tiekti ritės įjungimo srovę, ypač kai vienu metu perjungiami keli kontaktorius. Variklių apkrovoms patikrinkite, ar AC-7b reitingas atitinka variklio pilnos apkrovos srovę. Montuokite ventiliuojamame korpuse, kad aplinkos temperatūra neviršytų ribų.
