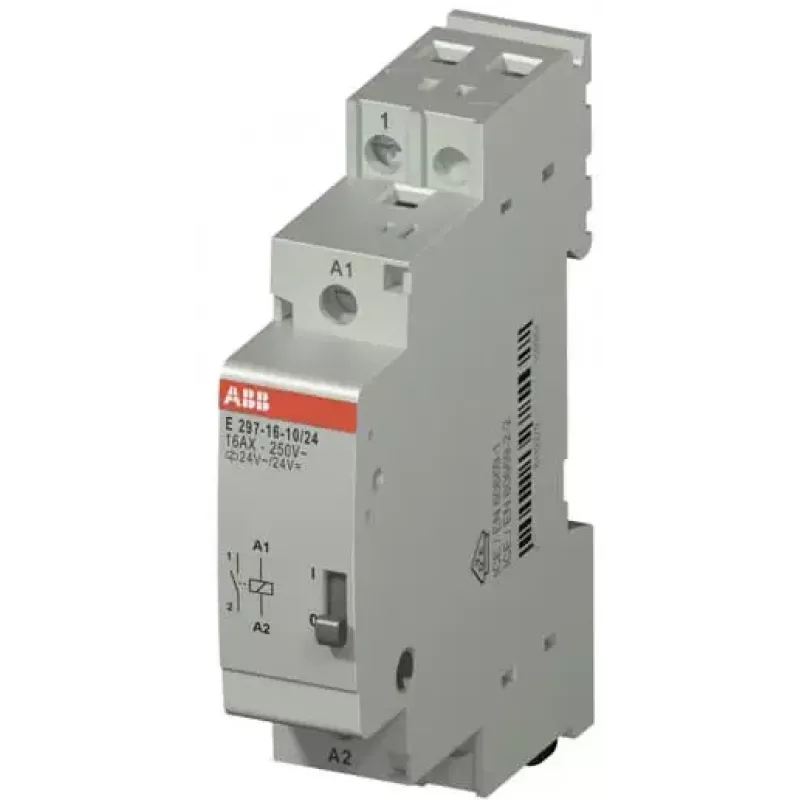

ABB E297-16-10/24 Instaliacinis relė 16A 1NO 24V AC/DC ritė DIN bėgiui 2TAZ311000R2041

16 A perjungimo srovė su 1 NO kontaktu ir 24 V AC/DC rite – tai ABB E297-16-10/24 instaliacinio relės, skirtos DIN bėgiui, pagrindiniai parametrai. Šis relė užtikrina patikimą valdymo signalų izoliavimą nuo didesnės galios grandinių, todėl tinka apšvietimo, šildymo ir variklių valdymui.

Kam skirta

Elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo, vietą taupančio relės sprendimo gyvenamųjų, komercinių ar pramoninių pastatų valdymo skydams. Idealiai tinka, kai reikalingas 1 poliaus normaliai atviras kontaktas iki 16 A ir ritė, veikianti tiek 24 V AC, tiek 24 V DC įtampa – tai supaprastina atsargų valdymą ir montavimą.

Pagrindinės savybės

• 1 normaliai atviras (NO) kontaktas, 16 A vardinė darbinė srovė (AC-1)
• Ritės įtampa: 24 V AC/DC, tinka mišrioms valdymo sistemoms
• Montavimas ant DIN bėgio, 1 modulio plotis (17,5 mm)
• Varžtiniai gnybtai užtikrina patikimą ir patogią priežiūrą
• Didelis mechaninis patvarumas: 1 000 000 ciklų; elektrinis patvarumas: 150 000 ciklų
• Darbinė temperatūra: nuo -25 °C iki +55 °C

Specifikacijos

• Produkto tipas: Instaliacinis relė
• Kontakto konfigūracija: 1 NO
• Vardinė darbinė srovė (AC-1): 16 A
• Vardinė darbinė įtampa: 250 V AC
• Ritės maitinimo įtampa: 24 V AC/DC
• Montavimo tipas: DIN bėgis
• Modulių skaičius: 1
• Gnybtų tipas: Varžtiniai
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Elektrinis patvarumas: 150 000 ciklų
• Mechaninis patvarumas: 1 000 000 ciklų
• Darbinė aplinkos temperatūra: -25 iki +55 °C

Naudojimo patarimai

Montuodami įsitikinkite, kad ritės maitinimo įtampa atitinka 24 V AC/DC diapazoną, o 16 A apkrovai naudokite tinkamo skerspjūvio laidus. Relės gnybtų apsaugos laipsnis IP20 reiškia, kad ji turi būti įrengta tinkamame korpuse, apsaugančiame nuo atsitiktinio prisilietimo.

Patarimas: jei valdymo grandinėje naudojate 24 V DC maitinimą, patikrinkite poliškumą – nors relė veikia ir su AC, ir su DC, teisingas prijungimas prailgins ritės tarnavimo laiką. Reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos savaičių.
