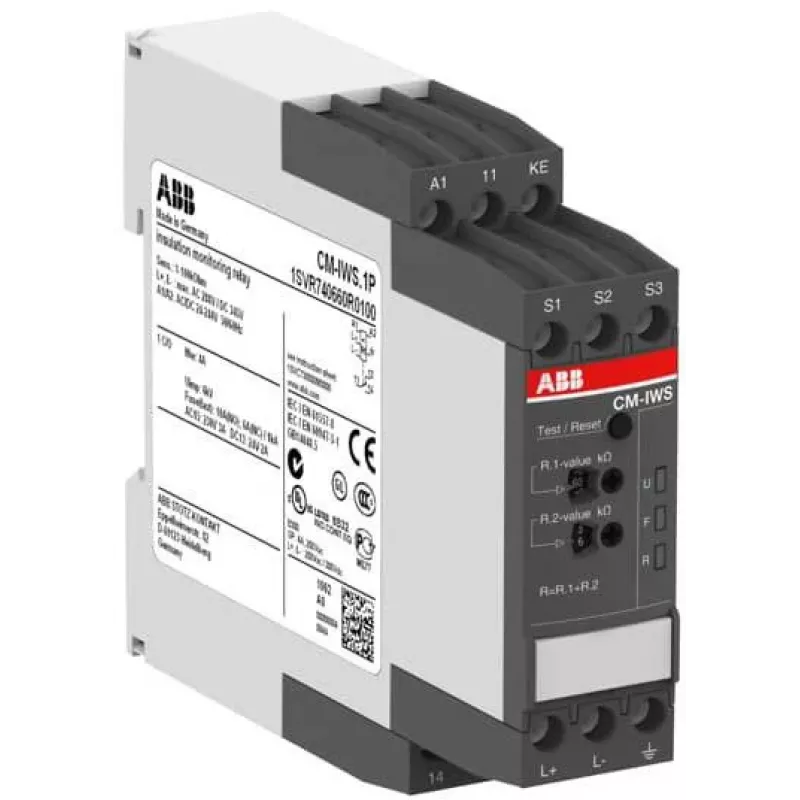

ABB CM-IWS.1P Izoliacijos stebėjimo relė, 24-240 V AC/DC, 1-100 kΩ, 1 SPDT 1SVR740660R0100

Kai reikia stebėti izoliacijos varžą neįžemintose IT sistemose, ABB CM-IWS.1P pasižymi aktyviu matavimo principu, kuris užtikrina patikimą gedimų aptikimą net sudėtinguose tinkluose. Ši relė nuolat matuoja izoliacijos varžą ir signalizuoja, kai jos vertė nukrenta žemiau nustatytos ribos nuo 1 kΩ iki 100 kΩ.

Privalumai

• Aktyvus matavimo principas leidžia patikimai aptikti izoliacijos gedimus net ir sudėtingose elektros sistemose.
• Plačios maitinimo įtampos diapazonas 24-240 V AC/DC leidžia naudoti įvairiose instaliacijose be papildomų maitinimo šaltinių.
• Reguliuojama suveikimo vertė ir delsos laikas leidžia pritaikyti relę prie konkrečių sistemos reikalavimų.
• Kompaktiškas DIN bėgio korpusas taupo vietą valdymo spintose.

Tinka

• Izoliacijos stebėjimui neįžemintose AC/DC sistemose (IT sistemose)
• Pramoniniuose valdymo skydeliuose ir mašinose
• Atsinaujinančios energijos įrenginiuose
• Jūrų ir pakrančių elektros sistemose

Pagrindinės specifikacijos

• Maitinimo įtampa: 24-240 V AC/DC
• Matavimo įtampa: 0-400 V AC/DC
• Reguliuojama suveikimo vertė: 1-100 kΩ
• Fiksuota histerezė: 5%
• Paleidimo delsa: 0,5 s (fiksuota)
• Suveikimo delsa: 0,5-10 s (reguliuojama)
• Išėjimas: 1 perjungiamasis kontaktas (SPDT), 250 V AC / 4 A
• Montavimas: DIN bėgis (EN 60715)
• Darbinė temperatūra: -20 iki +60 °C

Naudojimas

Sumontuokite relę ant DIN bėgio valdymo spintoje. Prijunkite maitinimo įtampą prie atitinkamų gnybtų ir sureguliuokite suveikimo vertę bei delsą pagal sistemos poreikius. Relė nuolat stebės izoliacijos varžą ir suveiks, kai ji nukris žemiau nustatytos ribos.

Rekomendacijos

Siekiant patikimo izoliacijos stebėjimo IT sistemose, rekomenduojama CM-IWS.1P derinti su ABB automatiniais jungikliais ir viršįtampių apsaugos įtaisais, užtikrinant visapusišką apsaugą.
