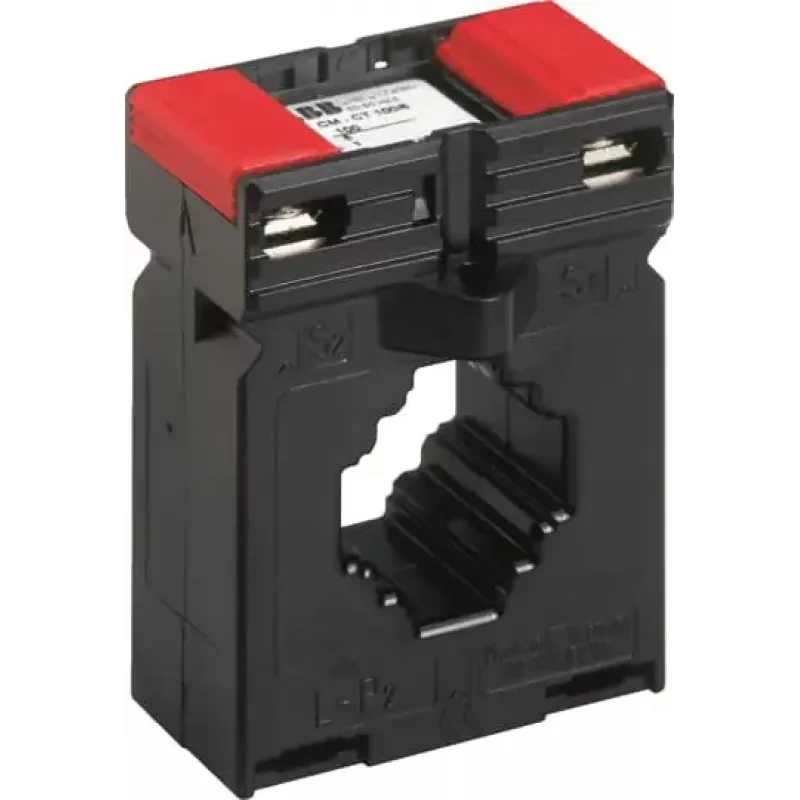

ABB CM-CT 200/5 srovės transformatorius 5VA 1 klasė 1SVR450116R5400

Didelių srovių matavimas elektros skirstymo sistemose reikalauja tikslumo ir saugumo. ABB CM-CT 200/5 srovės transformatorius paverčia 200 A pirminę srovę į standartinę 5 A antrinę srovę, todėl standartiniai matavimo prietaisai gali stebėti didelius krūvius be tiesioginio prijungimo prie aukštos įtampos grandinės. Šis transformatorius užtikrina patikimą matavimą ir ilgalaikį veikimą.

Kam skirtas

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo srovės matavimo apskaitos, stebėsenos ar apsaugos sistemose žemos įtampos skirstymo tinkluose.

Pagrindinės savybės

• Pirminė srovė: 200 A
• Antrinė srovė: 5 A
• Vardinė galia (apkrova): 5 VA
• Tikslumo klasė: 1
• Vardinis dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa: 0,72 kV
• Viršsrovės ribojimo koeficientas: FS5
• Terminė trumpalaikė srovė: 12 kA (1 s)
• Dinaminė trumpalaikė srovė: 30 kA
• Maks. pirminio laidininko skersmuo: 21 mm (apvalus)
• Maks. pirminės šynos matmenys: 20 x 10 mm
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Darbinė temperatūra: -25 iki +50 °C
• Sandėliavimo temperatūra: -40 iki +80 °C

Specifikacijos

• Gaminio tipas: srovės transformatorius
• Serija: CM-CT
• Pirminė vardinė srovė (Ipn): 200 A
• Antrinė vardinė srovė (Isn): 5 A
• Vardinė galia (apkrova): 5 VA
• Tikslumo klasė: 1
• Vardinis dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa (Ui): 0,72 kV
• Viršsrovės ribojimo koeficientas (FS): FS5
• Terminė vardinė trumpalaikė srovė (Ith): 12 kA (1 s)
• Dinaminė vardinė trumpalaikė srovė (Idyn): 30 kA
• Maks. pirminio laidininko skersmuo: 21 mm (apvalus)
• Maks. pirminės šynos matmenys: 20 x 10 mm
• Darbinės temperatūros diapazonas: -25 iki +50 °C
• Sandėliavimo temperatūros diapazonas: -40 iki +80 °C
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20

Naudojimo patarimai

Įsitikinkite, kad pirminis laidininkas praeina pro transformatoriaus langą, o antrinė apvija prijungta prie apkrovos, neviršijančios vardinės 5 VA, kad matavimai būtų tikslūs. Neatidarykite antrinės grandinės, kol teka pirminė srovė.

Patarimas: montuodami ant DIN bėgelio arba varžtais, užtikrinkite tvirtą kontaktą ir tinkamą ventiliaciją. Reguliariai tikrinkite jungtis, kad išvengtumėte klaidinančių rodmenų.
