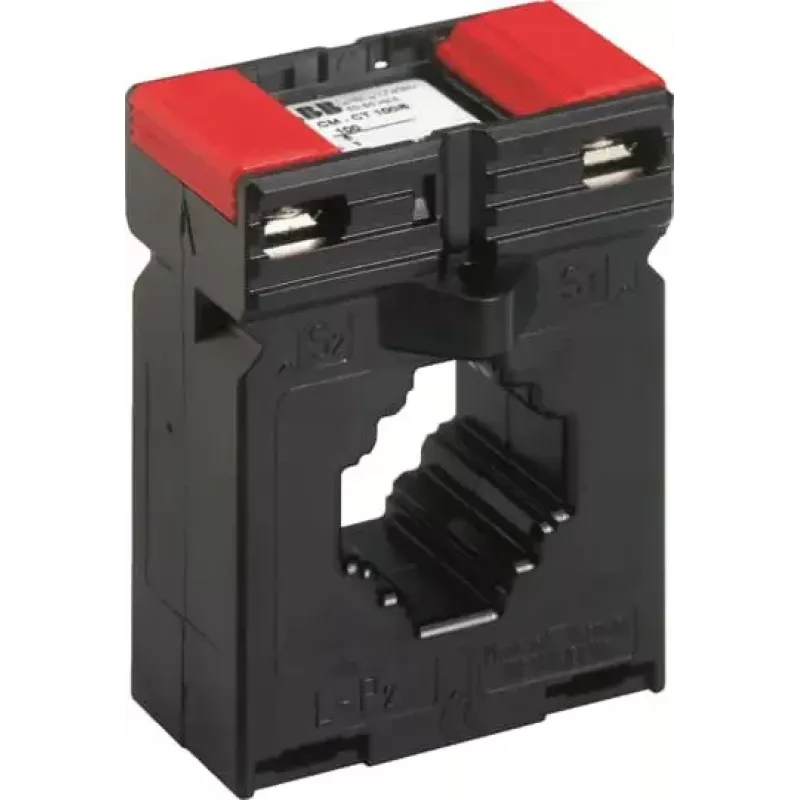

ABB CM-CT 100/5 srovės transformatorius 100/5A 2.5VA 1 klasė 1SVR450116R5200

100 A pirminė srovė paverčiama standartiniu 5 A antriniu signalu, tinkamu preciziniams matavimo ir apsaugos prietaisams. ABB CM-CT 100/5 srovės transformatorius užtikrina patikimą energijos stebėseną ir apsaugą pramoninėse bei komercinėse skirstymo spintose.

Kodėl verta rinktis

Šis transformatorius atitinka IEC/EN 61869-2 standartą, todėl garantuoja stabilų veikimą ir ilgalaikį tikslumą. Kompaktiškas termoplastikinis korpusas yra savaime užgęstantis, o varžtiniai gnybtai leidžia patikimai prijungti laidus. 1 klasės tikslumas užtikrina tikslius matavimus net ir esant dideliems srovės pokyčiams.

Techninės specifikacijos

• Pirminė vardinė srovė: 100 A
• Antrinė vardinė srovė: 5 A
• Vardinė tariamoji galia: 2.5 VA
• Tikslumo klasė: 1
• Vardinis dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa: 600 V AC
• Viršsrovės ribojimo koeficientas: FS5
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Prijungimas: varžtiniai gnybtai, 0,5–4 mm²

Kam tinka

• Energijos stebėjimui pagrindiniuose skirstomuosiuose skyduose
• Ammertrų, vatmetrų ar apsaugos relių maitinimui
• Esamų skydų modernizavimui, kai reikalingas 100/5 A santykis

Naudojimo sąlygos

Transformatorius veikia nuo -25 °C iki +50 °C temperatūroje, o sandėliuoti galima nuo -40 °C iki +80 °C. Gnybtai apsaugoti pagal IP20, o korpusas – pagal IP30.

Patarimas: montuodami ant DIN bėgelio, įsitikinkite, kad pirminis laidas praeina per transformatoriaus angą teisinga kryptimi (P1→P2), o antrinė grandinė būtų apkrauta arba trumpai sujungta, kad išvengtumėte pavojingos įtampos.
