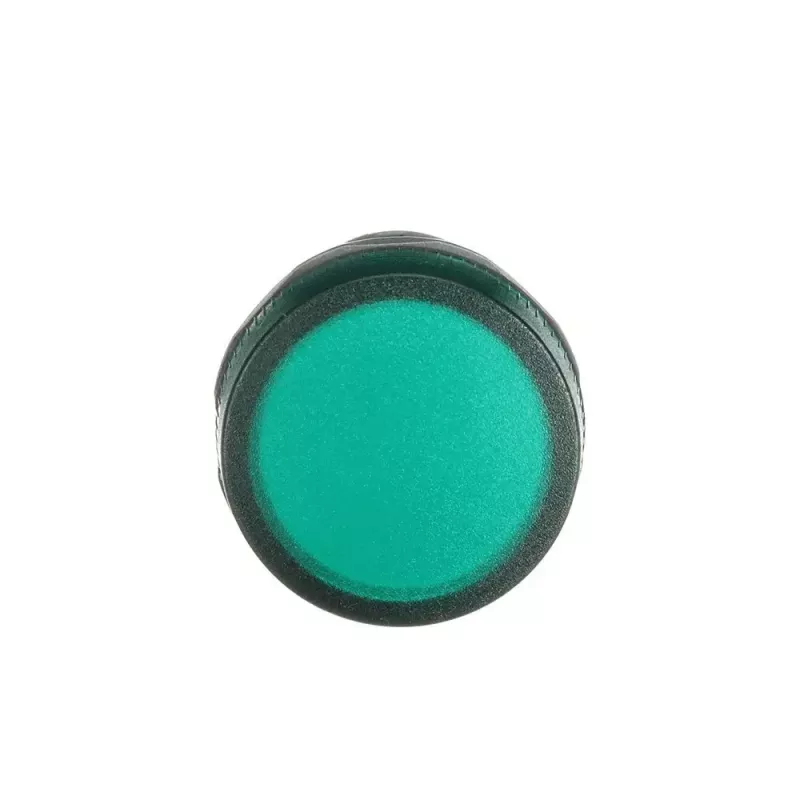

ABB CL2-523G žalias LED signalinis indikatorius, 230V AC, 22mm montavimas 1SFA619403R5232

Valdymo pultuose, kuriuose kiekviena būsenos indikacija turi būti matoma iš karto, ABB CL2-523G sprendžia vieną konkrečią problemą: nereikia papildomo transformatoriaus. Šis 22 mm skersmens indikatorius maitinamas tiesiogiai 230 V AC įtampa, todėl mažėja komponentų skaičius, supaprastėja schema ir sumažėja galimų gedimų taškų.

Kodėl verta rinktis

• Žalias LED šviesos šaltinis, kurio tarnavimo laikas viršija 100 000 valandų – ilgalaikė investicija, nereikalaujanti dažno keitimo.
• Tiesioginis 230 V AC maitinimas – nereikia atskiro transformatoriaus ar maitinimo šaltinio.
• 22 mm montavimo skersmuo – standartinė kiaurymė, suderinama su daugeliu skydų.
• Priekinė apsauga IP66, gnybtų – IP20, atspari dulkėms ir vandens srovėms.
• Sraigtiniai gnybtai užtikrina patikimą ir greitą prijungimą.

Kasdienis darbas su šiuo indikatoriumi

CL2-523G sukurtas nepertraukiamam darbui pramoninėje aplinkoje. LED sunaudoja apie 15 mA, todėl energijos sąnaudos išlieka nedidelės, o švytėjimas – ryškus ir stabilus. Juodas plastikinis apvadas dera prie daugumos skydų dizaino, o platus darbinės temperatūros diapazonas nuo -25 °C iki +70 °C leidžia naudoti tiek šaltose, tiek karštose patalpose. Tai patikimas sprendimas mašinų gamintojams ir skydų surinkėjams, kuriems svarbus ilgaamžiškumas ir paprasta instaliacija.

Techninės specifikacijos

• Gaminio tipas: signalinis indikatorius
• Šviesos šaltinis: LED
• Šviesos spalva: žalia
• Maitinimo įtampa: 230 V AC
• Nominali izoliacijos įtampa (Ui): 300 V
• Nominali impulsinė atsparumo įtampa (Uimp): 4 kV
• Montavimo skersmuo: 22 mm
• Gnybtų tipas: sraigtiniai gnybtai
• Apsaugos laipsnis (priekis): IP66
• Apsaugos laipsnis (gnybtai): IP20
• Darbinė temperatūra: -25…+70 °C
• Sandėliavimo temperatūra: -30…+85 °C
• Tarnavimo laikas (LED): >100 000 valandų
• Srovės suvartojimas: apie 15 mA
• Serija: Compact Range CL2
• Standartai: IEC/EN 60947-5-1, UL 508, CSA 22.2 No. 14
• Korpuso medžiaga: plastikas
• Apvado spalva: juoda

Kaip naudoti

Indikatorius montuojamas į 22 mm skersmens kiaurymę skydo priekinėje plokštėje. Prijungimas atliekamas prie sraigtinių gnybtų, laikantis poliškumo reikalavimų (nors LED modulyje jau integruotas lygintuvas, rekomenduojama laikytis gamintojo schemos). Dėl tiesioginio 230 V AC maitinimo nereikia papildomų komponentų – tai taupo laiką ir vietą skydo viduje. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Praktiniai patarimai

Norėdami prailginti indikatoriaus tarnavimo laiką, venkite montavimo vietų, kur tiesioginiai saulės spinduliai ar agresyvūs cheminiai garai veikia priekinį dangtelį. Reguliariai patikrinkite gnybtų priveržimą – dėl vibracijos jie gali atsilaisvinti. Jei naudojate kelių indikatorių grandinę, užtikrinkite, kad bendra apkrova neviršytų grandinės apsaugos ribų. Laikydamiesi šių paprastų taisyklių, užtikrinsite, kad CL2-523G tarnaus daugelį metų.
