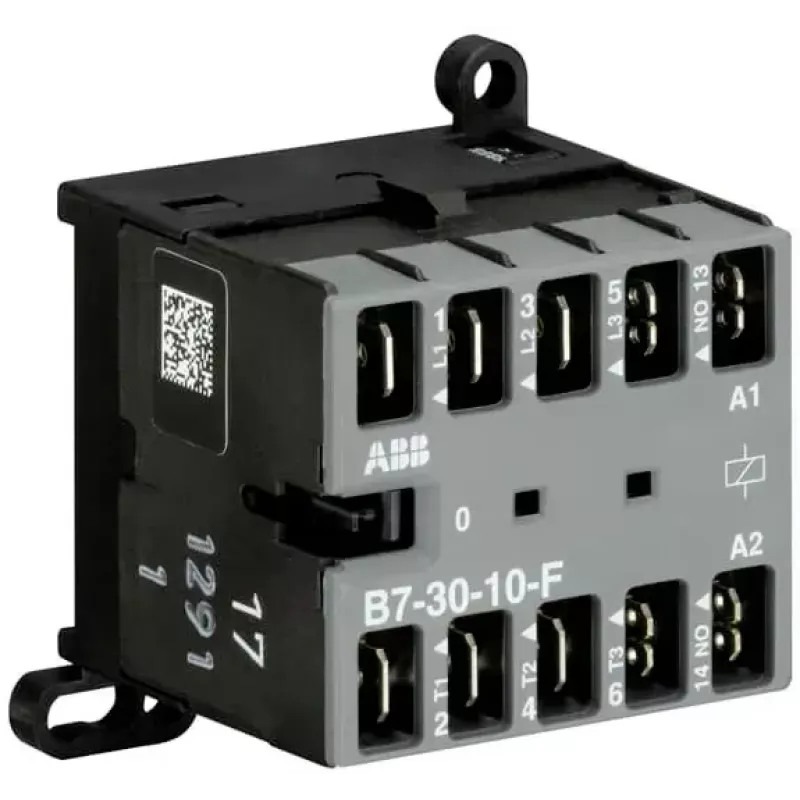

ABB B7-30-10-F-01 mini kontaktoriuss, 3 polių, 1 NO, 24-60 V AC/DC ritė, 9 A AC-3 GJL1311003R0101

ABB B7-30-10-F-01 – tai kompaktiškas mini kontaktoriuss, skirtas patikimam variklių ir kitų elektros grandinių valdymui pramoninėse valdymo sistemose. Jo 3 polių pagrindinė grandinė ir 1 NO pagalbinis kontaktas užtikrina lankstumą, o plačios diapazono ritė (24-60 V AC/DC) leidžia lengviau projektuoti valdymo grandines su skirtingomis maitinimo įtampomis.

Privalumai profesionalams

• Kompaktiškas dizainas taupo vietą skydelyje
• Plačios diapazono ritė sumažina reikalingų modelių skaičių atsargose
• Didelis mechaninis patvarumas (10 mln. ciklų) užtikrina ilgaamžiškumą
• Varžtiniai gnybtai leidžia greitą ir patikimą prijungimą
• Atitinka standartus, užtikrinančius saugumą ir suderinamumą

Kam tinka

• Variklių paleidimui ir stabdymui pramoninėse valdymo spintose
• Varžinėms ir apšvietimo apkrovoms iki 20 A (AC-1, 400 V)
• Taikymams, kuriems reikalingas DIN bėgelio arba varžtinis montavimas

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 9 A (AC-3, 400 V), 20 A (AC-1, 400 V)
• Vardinė darbinė galia: 4 kW (AC-3, 400 V)
• Ritės įtampa: 24-60 V AC/DC
• Polių skaičius: 3 pagrindiniai, 1 NO pagalbinis
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Mechaninis patvarumas: 10 mln. ciklų
• Elektrinis patvarumas: 0,5 mln. ciklų (AC-3)
• Gnybtų tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: -25 iki +55 °C

Naudojimo instrukcija

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių gnybtų, o valdymo grandinę – prie ritės gnybtų. Užtikrinkite, kad ritės įtampa atitiktų valdymo grandinės įtampą (24-60 V AC/DC). Prieš eksploataciją patikrinkite, ar tinkamai įrengta apsauga nuo trumpojo jungimo pagal vietinius reikalavimus.

Patarimas: prieš montuodami patikrinkite ritės įtampos suderinamumą su valdymo grandine ir įsitikinkite, kad trumpojo jungimo apsauga atitinka galiojančius standartus. Reguliariai tikrinkite gnybtų priveržimą, kad būtų užtikrintas patikimas kontaktas.
