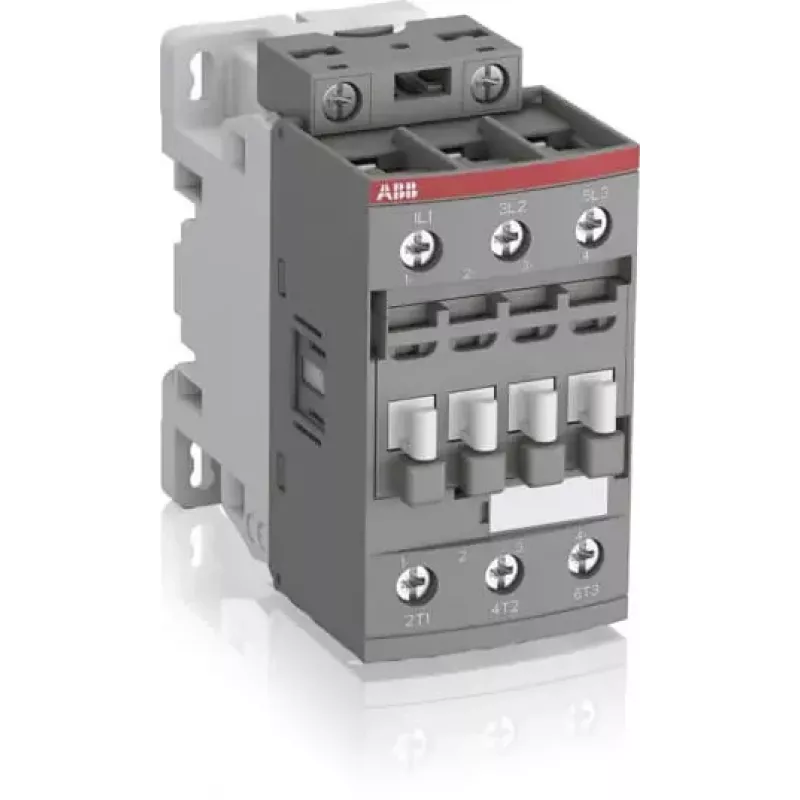

ABB AF26-30-00-13 3 polių kontaktoriai, ritė 100-250V AC/DC, 26A, 11kW

Kai valdymo grandinėse įtampa svyruoja, o skirtingiems varikliams reikia skirtingų ritės parametrų, inžinieriai dažnai priversti laikyti sandėlyje kelis kontaktorių modelius. ABB AF26-30-00-13 pašalina šią problemą: platus ritės įtampos diapazonas 100-250 V AC/DC leidžia vienu modeliu aprėpti daugumą standartinių valdymo schemų, sumažinant atsargų kiekį ir supaprastinant montavimą.

Kam jis skirtas

Šis 3 polių kontaktorius sukurtas pramoninėms variklių valdymo sistemoms, kuriose reikalingas patikimas perjungimas esant iki 11 kW galiai (AC-3, 400 V). Dėl kompaktiško dizaino ir IP20 apsaugos jis tinkamas montuoti skirstomuosiuose skyduose, valdymo spintose ir kitose pramoninėse įrangose, kur svarbus ilgaamžiškumas ir stabilus veikimas.

Pagrindiniai privalumai

• Platus ritės įtampos diapazonas: 100-250 V AC/DC – nereikia atskirų valdymo transformatorių, mažiau komponentų ir mažesnės sąnaudos.
• Didelė elektrinė ir mechaninė eksploatacijos trukmė: 1,5 mln. ciklų (AC-3) ir 10 mln. mechaninių perjungimų – ilgaamžiškumas net intensyviai naudojant.
• Vardinė izoliacijos įtampa 1000 V ir atsparumo impulsinei įtampai 8 kV – saugus veikimas atšiauriomis sąlygomis.
• Kompaktiškas korpusas su IP20 apsauga – lengvai montuojamas ant DIN bėgelio arba varžtais.

Techniniai duomenys

• Vardinė darbinė srovė (AC-3, ≤440 V): 26 A
• Vardinė darbinė srovė (AC-1, ≤690 V, 40°C): 45 A
• Vardinė darbinė galia (AC-3, 400 V): 11 kW
• Vardinė darbinė įtampa: 690 V AC / 220 V DC
• Polių skaičius: 3
• Pagrindiniai kontaktai: 3 NO (normaliai atviri)
• Pagalbiniai kontaktai: 0 NO + 0 NC (įmontuotų nėra)
• Gnybtų tipas: varžtiniai
• Montavimas: ant DIN bėgelio arba varžtais
• Darbinė temperatūra: nuo -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947-1, IEC 60947-4-1, UL 60947-1, UL 60947-4-1
• Galios nuostoliai vienam poliui (AC-3): 1,5 W

Naudojimo rekomendacijos

Kontaktorių galima montuoti tiek ant DIN bėgelio, tiek prisukant prie plokštės. Varžtiniai gnybtai užtikrina patikimą laidų sujungimą, o platus ritės įtampos diapazonas leidžia jį naudoti tiek AC, tiek DC valdymo grandinėse be papildomų keitiklių.

Patarimas: dėl didelės mechaninės eksploatacijos trukmės šis kontaktorius ypač tinka dažnai perjungiamoms sistemoms, pavyzdžiui, konvejeriams ar siurbliams. Norėdami išplėsti funkcijas, galite pridėti pagalbinių kontaktų modulius – jie montuojami priekyje be papildomų įrankių.
