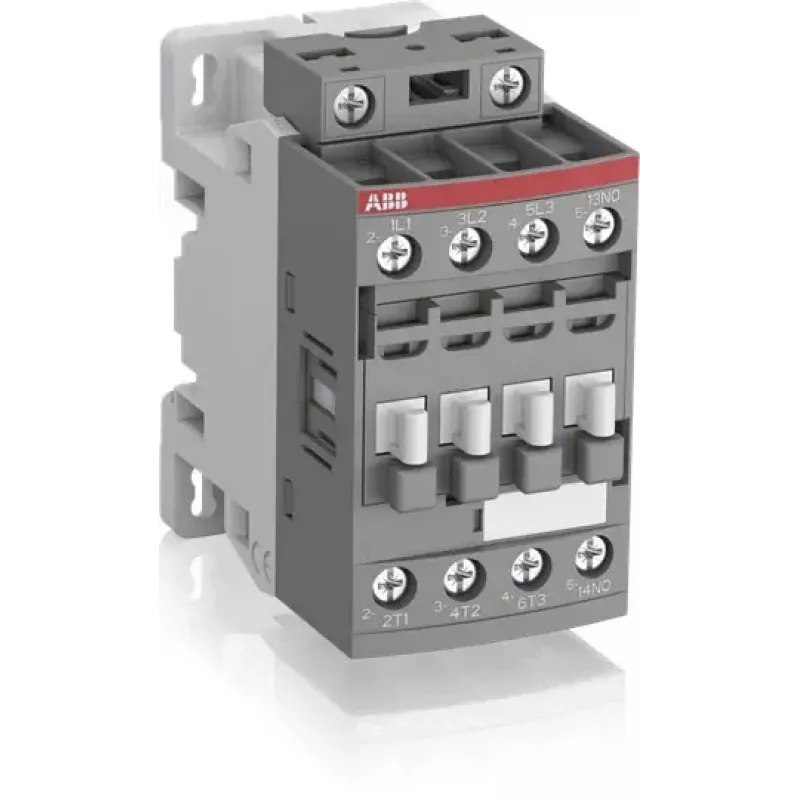

ABB AF16-30-01-13 3 polių kontaktorius, 100-250 V AC/DC ritė, 18 A, 1NO pagalbinis kontaktas 1SBL177001R1301

Pramoninių valdymo spintų ir variklių paleidimo įrenginių projektuotojams bei techninės priežiūros specialistams, ieškantiems patikimo sprendimo trifazėms apkrovoms iki 7,5 kW (esant 400 V) perjungti, ABB AF16-30-01-13 kontaktorius yra tinkamas pasirinkimas. Plataus diapazono 100-250 V AC/DC ritė leidžia naudoti tiek kintamosios, tiek nuolatinės srovės valdymo įtampą be papildomų ritės keitimų, o integruotas 1NO pagalbinis kontaktas užtikrina būsenos grįžtamąjį ryšį PLC ar blokavimo grandinėms.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (AC-3, 400 V): 18 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Ritės įtampa: 100-250 V AC/DC
• Pagrindinių polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis (35 mm) arba varžtai
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -40 iki +70 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 mln. ciklų
• Mechaninis ilgaamžiškumas: 10 mln. ciklų
• Vardinė trumpalaikė atsparumo srovė (Icw): 300 A 1 s
• Galia nuostoliai vienam poliui: 0,8 W

Kodėl verta rinktis

AF16 kontaktorius turi elektroninę ritės sąsają, kuri atlaiko didelius valdymo įtampos svyravimus, sumažindama spintos sudėtingumą ir atsarginių dalių skaičių. Kompaktiškas korpusas ir varžtiniai gnybtai tinka tiek naujoms instaliacijoms, tiek esamų sistemų atnaujinimui.

Idealūs naudojimo atvejai

• Variklių paleidimas ir stabdymas pramoninėse mašinose
• Šildymo, apšvietimo ir siurblių valdymo grandinės
• Pastatų automatizavimo ir HVAC sistemos

Gera žinoti

Kontaktorius atitinka IEC 60947-1, IEC 60947-4-1 ir IEC 60947-5-1 standartus. Jis skirtas naudoti 3 taršos laipsnio aplinkoje ir turi III viršįtampių kategoriją.

Patarimas: montuodami ant DIN bėgelio įsitikinkite, kad jis tvirtai užsifiksuoja; varžtiniams gnybtams naudokite tinkamo dydžio atsuktuvą ir periodiškai patikrinkite kontaktų priveržimą, ypač vibracijos sąlygomis. Planuodami atsargines dalis, atsižvelkite į 1,5 mln. elektrinio ilgaamžiškumo ciklų, kad laiku atliktumėte profilaktinę priežiūrą.
