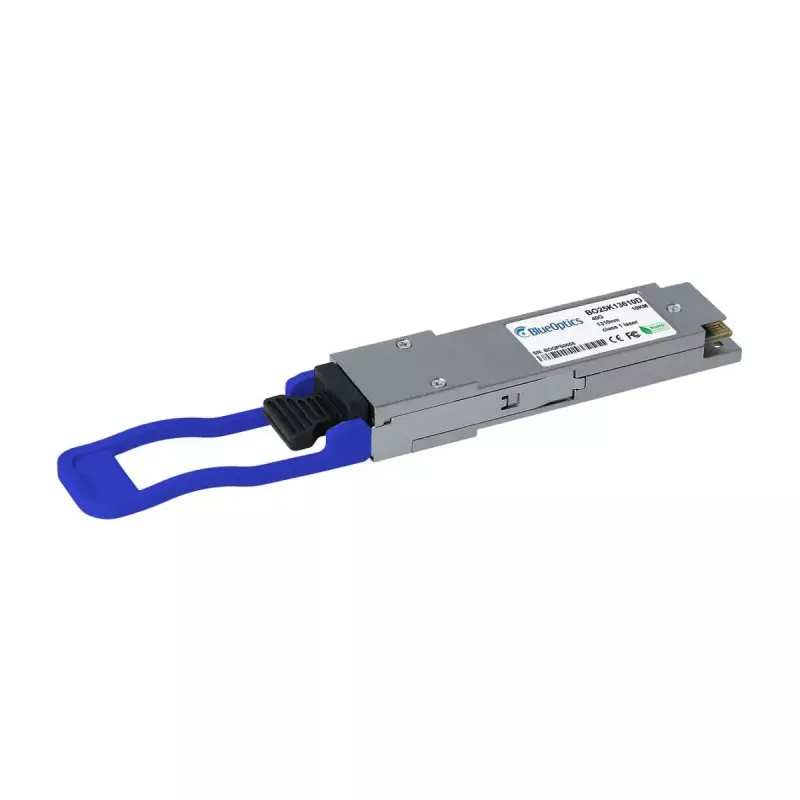

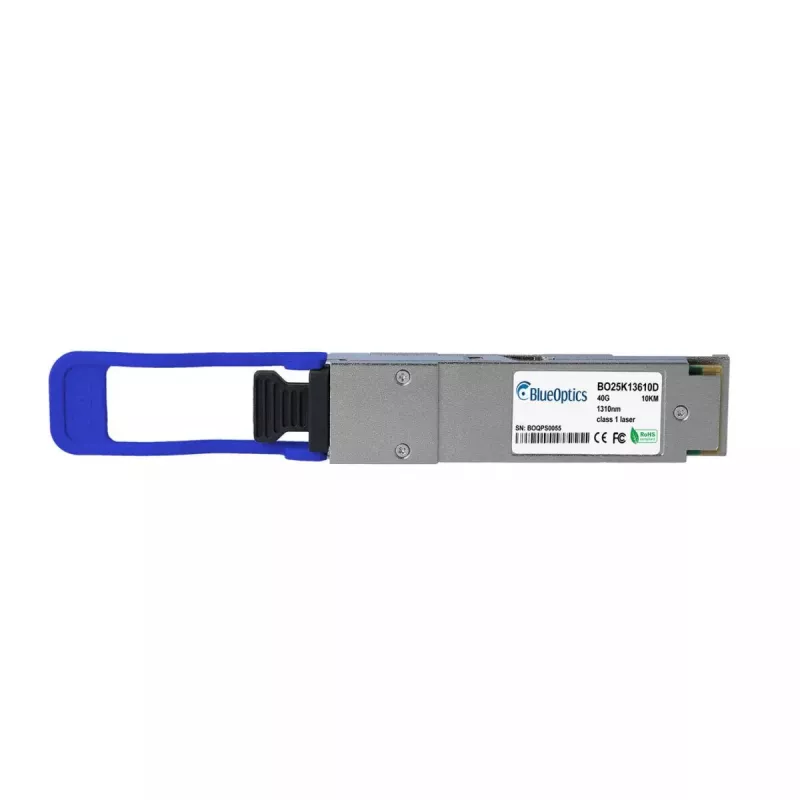

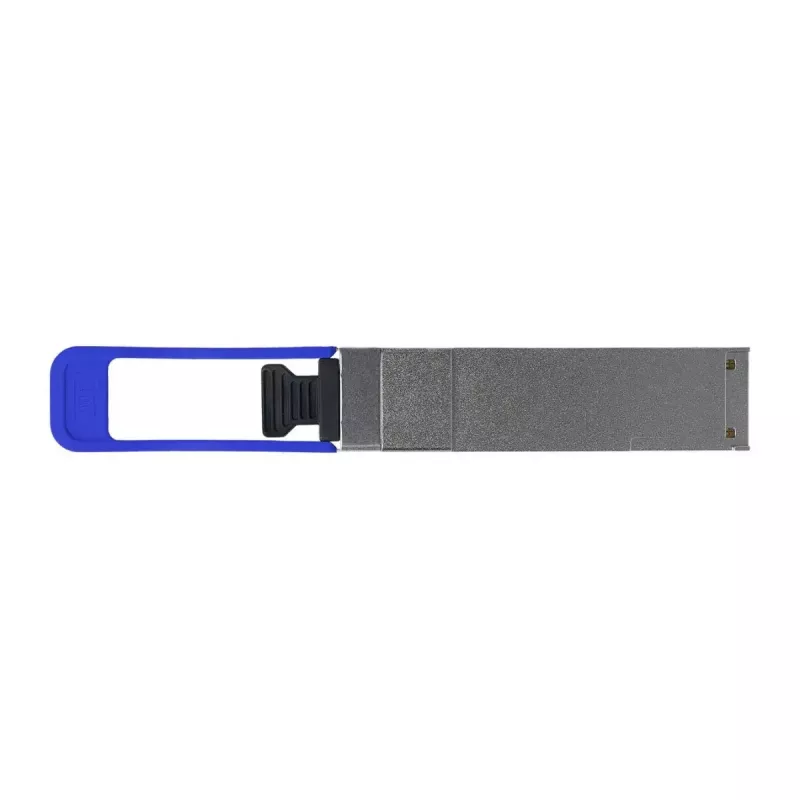

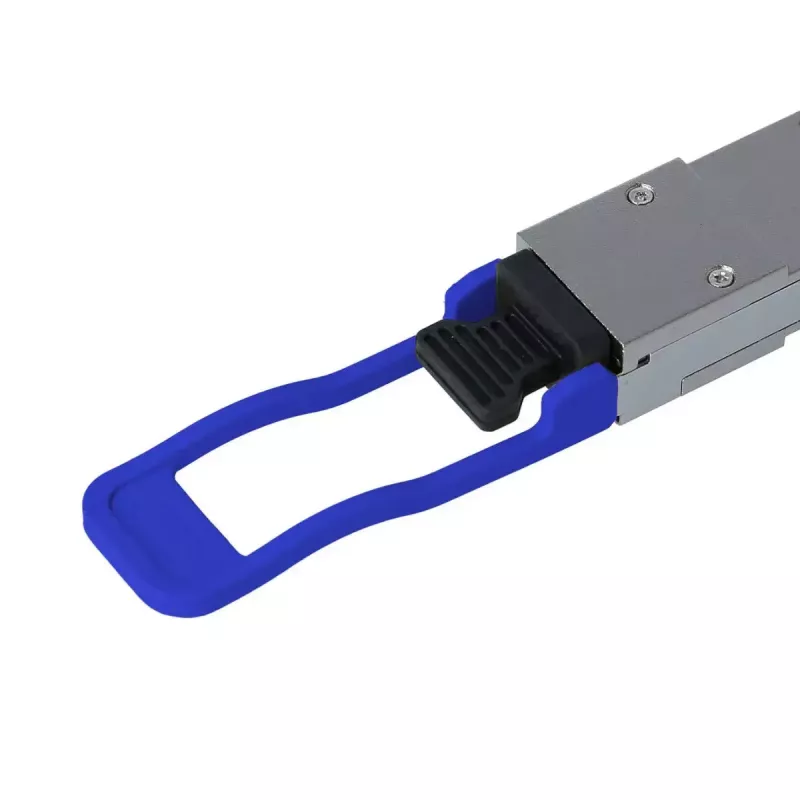

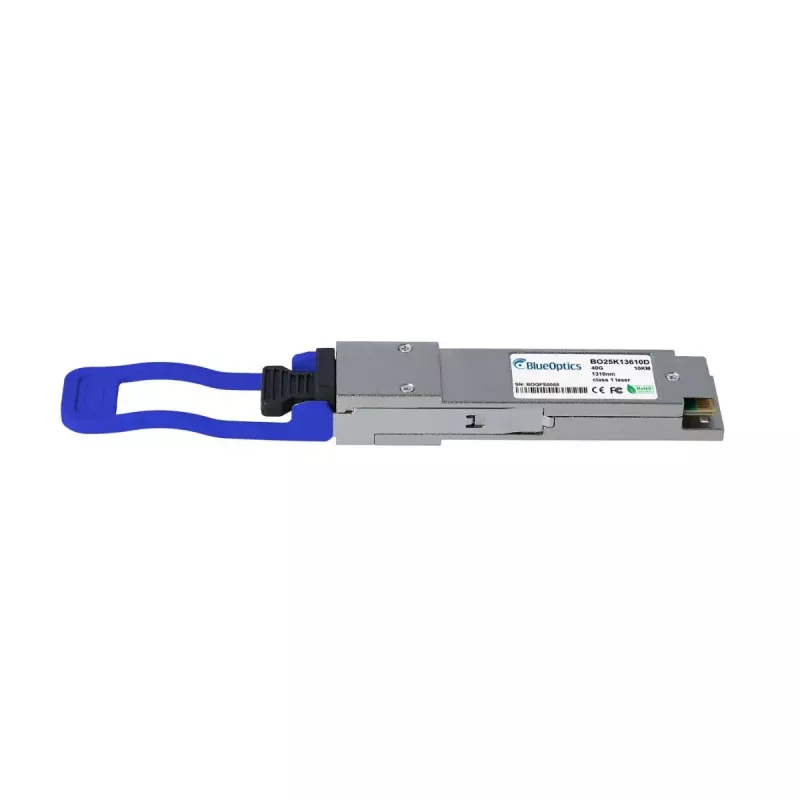

40G QSFP siųstuvas-imtuvas BlueOptics 40G-QSFP-LR4-INT-BO Skaidulinė optika 10000 m

„BlueOptics 40G-QSFP-LR4-INT-BO“ yra 40GBASE-LR4 skaidulinės optikos QSFP siųstuvas-imtuvas, skirtas didelės spartos vienmodžio skaidulo jungtims iki 10 000 m. Šis modulis, pagamintas aliumininiame korpuse ir sveriantis apie 20 g, turi QSFP sąsają su LC Duplex jungtimis ir palaiko perdavimą bei priėmimą naudojant CWDM kanalus. Jis suderinamas su sistemomis, kurios priima MSA atitinkančius QSFP LR4 modulius, ir yra skirtas naudoti duomenų centruose bei didelio našumo tinkluose.

Pritaikymas

• Ilgo nuotolio 40 Gbps jungtys duomenų centrų agregavimo ir branduolio sluoksniuose
• Jungtys tarp komutatorių ir maršrutizatorių per vienmodį skaidulą
• Didelio našumo saugojimo tinklai ir SAN kylančiosios jungtys
• Operatoriniai ir metropolitiniai magistraliniai ryšiai, reikalaujantys 10 km atstumo

Pagrindinės techninės specifikacijos

• Sąsajos tipas: QSFP (QSFP+ formos faktorius, suderinamas su 40GBASE-LR4)
• Optinė technologija: LR4 su CWDM siųstuvu ir imtuvu per vienmodį skaidulą
• Jungtis: LC Duplex
• Maksimalus atstumas: iki 10 000 m (10 km) vienmodžiu skaidulu
• Duomenų sparta: 40 Gbit/s bendra
• Korpuso medžiaga ir spalva: aliuminis, aliumininės spalvos korpusas
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika: DDM/DOM palaikymas (pagrindinė įranga turi palaikyti prieigą)

Naudojimas

Įdiekite QSFP siųstuvą-imtuvą į MSA atitinkantį QSFP prievadą komutatoriuje, maršrutizatoriuje ar kitame suderinamame tinklo įrenginyje, užtikrindami tinkamą orientaciją ir fiksavimą. Prijunkite LC Duplex vienmodžio skaidulo šliūrus tarp siųstuvų-imtuvų arba prie skirstomojo skydo, suderindami TX ir RX poras pagal jungties planą. Patikrinkite ryšio būseną per pagrindinį įrenginį ir, jei yra galimybė, naudokite DDM/DOM sąsają darbo parametrams stebėti. Laikykitės pagrindinės įrangos gamintojo nurodymų dėl karštojo prijungimo procedūrų ir trečiųjų šalių modulių įgalinimo.

Rekomendacijos

Naudokite kokybiškus vienmodžius LC Duplex šliūrus ir, jei reikia, skirstomuosius skydus, kad išlaikytumėte nurodytą 10 km atstumą. Įsitikinkite, kad pagrindinės įrangos programinė įranga palaiko SFF-8436/SFF-8472 arba lygiavertes MSA diagnostikas, kad būtų užtikrintas pilnas DDM/DOM funkcionalumas. Montuodami ir šalindami triktis, laikykitės ESD atsargumo priemonių ir pagrindinės įrangos nurodytų aplinkos temperatūros ribų.
