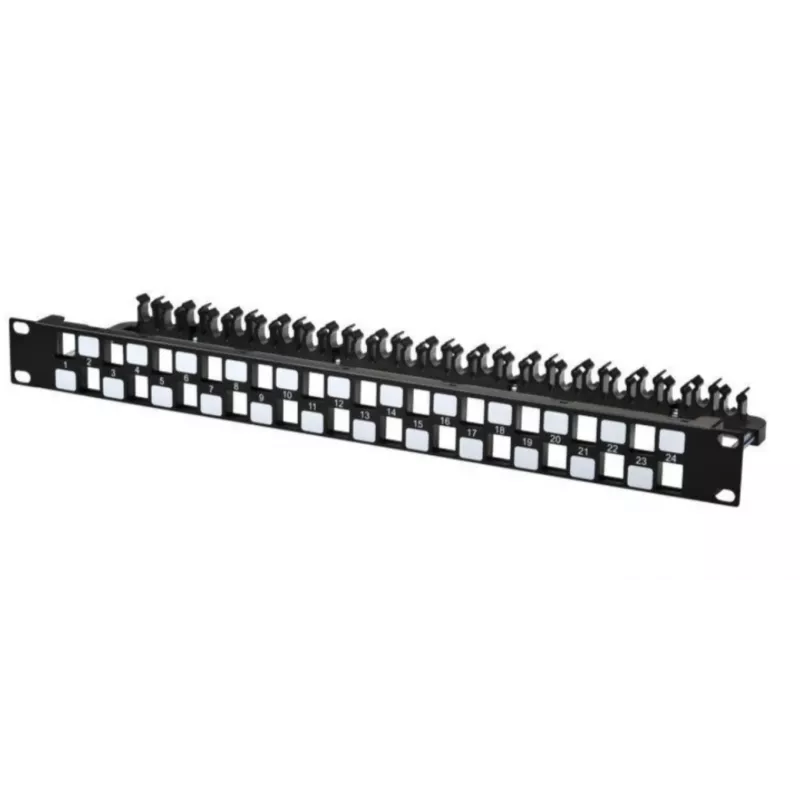

Lanview LVN127597 skydinis pataisų skydelis 1U 24 prievadai Cat5e

Lanview LVN127597 yra 19 colių skydinis 1U aukščio pataisų skydelis su 24 RJ-45 prievadais, išdėstytais šachmatine tvarka, siekiant sumažinti tarpusavio kryžminį triukšmą (alien crosstalk). Pagamintas iš patvaraus plieno, juodos spalvos, skirtas montuoti į stelažą, kad būtų užtikrintas tvarkingas Cat5e tinklo kabelių užbaigimas. Kiekvienas prievadas turi šilkografijos būdu atspausdintą žymėjimo lauką virš arba po prievadu, o už prievadų esantys kabelių laikikliai sumažina kabelių įtempimą.

Privalumai

Skydinė konstrukcija ir šachmatinis prievadų išdėstymas mažina tarpusavio kryžminį triukšmą ir gerina signalo vientisumą varinėse instaliacijose. Plieninė konstrukcija ir standartinis 1U formos faktorius užtikrina mechaninį patvarumą ir suderinamumą su 19 colių stelažais. Šilkografijos būdu pažymėti žymėjimo laukai ir integruoti kabelių laikikliai supaprastina identifikavimą ir kabelių valdymą montavimo ir priežiūros metu.

Tinka

• Smulkių ir vidutinių įmonių tinklo stelažams
• Struktūrinėms kabelių instaliacijoms naudojant Cat5e
• Telekomunikacijų ir serverių patalpoms, kurioms reikalingi skydiniai jungimai

Pagrindinės techninės specifikacijos

• Modelis: Lanview LVN127597
• Formos faktorius: 1U, 19"
• Prievadai: 24 × RJ-45
• Kabelių kategorija: Cat5e
• Medžiaga: Plienas
• Spalva: Juoda
• Matmenys (P×A×G): 483 × 43 × 10 mm
• Svoris: 0,5956 kg
• MPN: LVN127597
• EAN: 5704174318828

Kaip naudoti

Pritvirtinkite skydelį prie standartinio 19 colių stelažo naudodami atitinkamus varžtus ir narvelines veržles. Užbaikite Cat5e kabelius prie galinių IDC / lizdų jungčių arba užspaudimo blokų (vadovaukitės montavimo dokumentacija dėl tikslaus užbaigimo būdo). Naudokite šilkografijos būdu pažymėtus laukus kiekvienam prievadui pažymėti, o kabelius praveskite per galinius kabelių laikiklius, kad sumažintumėte mechaninį įtempimą. Po užbaigimo patikrinkite jungtis kabelių testeriu, kad įsitikintumėte teisingu laidų sujungimu ir tęstinumu.

Rekomendacijos

Siekiant geriausio veikimo, šį skydinį pataisų skydelį naudokite su skydiniais pataisų kabeliais ir tinkamai įžeminta stelažo infrastruktūra. Laikykitės Cat5e kabelių lenkimo spindulio reikalavimų ir venkite neskydinių maitinimo kabelių tiesimo lygiagrečiai tinklo kabeliams, kad sumažintumėte trikdžius.
