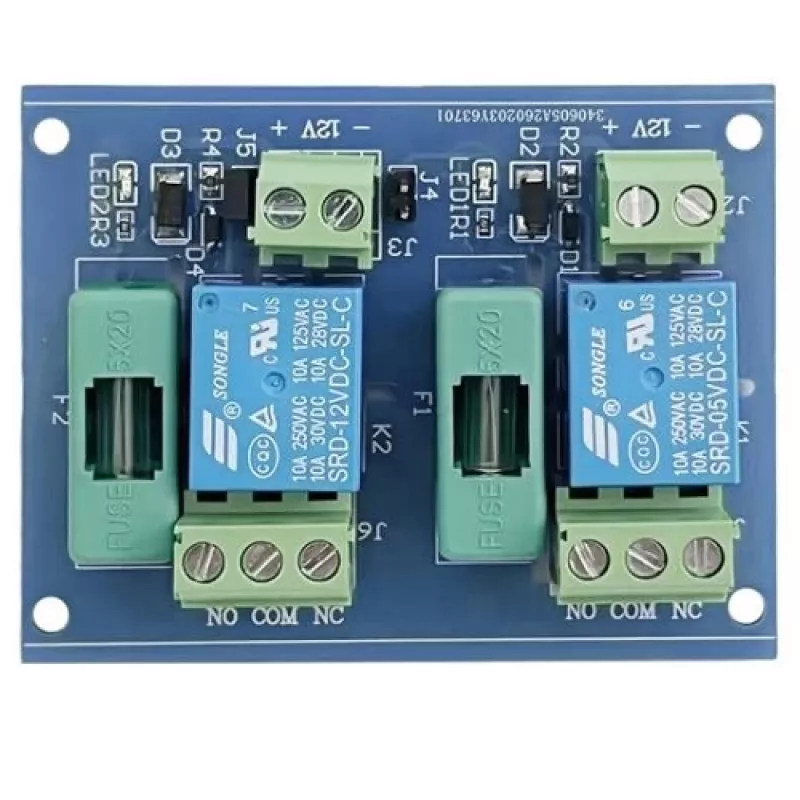

2 kanalų relių modulis 12V DC

Kai reikia valdyti didelės galios apkrovas naudojant mikrovaldiklį, šis 2 kanalų relių modulis su optronų izoliacija užtikrina saugų ir patikimą perjungimą. Kiekvienas kanalas gali perjungti iki 10 A esant 250 V AC arba 30 V DC, o modulis maitinamas 12 V DC įtampa ir priima 3,3 V arba 5 V loginius signalus. Tai leidžia tiesiogiai jungti prie Arduino, Raspberry Pi, ESP32 ar PLC.

Kodėl verta rinktis

• Du nepriklausomi SPDT relė kanalai, kurių kiekvienas atlaiko iki 10 A apkrovą.
• Optronų izoliacija apsaugo valdymo grandinę nuo įtampos šuolių ir trikdžių.
• Žemo lygio trigeris palengvina sujungimą su 3,3 V ir 5 V sistemomis.
• LED indikatoriai rodo maitinimo ir relė būseną.
• Kompaktiška konstrukcija su tvirtinimo angomis (4x M3) leidžia lengvai montuoti skydelyje ar projekto korpuse.

Techninė specifikacija

• Kanalų skaičius: 2
• Maitinimo įtampa: 12 V DC
• Valdymo signalo įtampa: 3,3 V / 5 V DC
• Relės tipas: SPDT (vienpolis dviejų krypčių)
• Maksimali apkrova: 250 V AC / 30 V DC, 10 A
• Izoliacija: optroninė
• Trigerio režimas: žemas lygis
• Ramybės srovė: ~5 mA
• Maksimali darbinė srovė: ~70 mA (kai abi relės aktyvios)
• Atsako laikas: <10 ms
• Elektrinė tarnavimo trukmė: 100 000 perjungimų
• Mechaninė tarnavimo trukmė: 10 000 000 perjungimų
• Montavimas: 4x M3 angos
• Suderinamumas: Arduino, Raspberry Pi, ESP32/ESP8266, PLC

Kaip naudoti

Prijunkite 12 V DC maitinimą prie modulio maitinimo gnybtų. Valdymo signalus iš mikrovaldiklio junkite prie IN1 ir IN2 kontaktų – žemo lygio signalas suaktyvins atitinkamą relę. Apkrovą (pvz., šviestuvą, siurblį, variklį) junkite prie relės kontaktų: COM, NO (normally open) ir NC (normally closed). Prieš jungdami įsitikinkite, kad apkrovos srovė neviršija 10 A, o įtampa – 250 V AC arba 30 V DC. Modulis turi montavimo angas, todėl jį patogu pritvirtinti prie korpuso ar DIN bėgelio naudojant adapterį.

Kam tinka

Šis modulis puikiai tinka namų automatizavimo projektams, robotikos sprendimams, pramoniniam valdymui, apšvietimo valdymui, variklių įjungimui ir kitiems uždaviniams, kur reikia saugiai perjungti didelės galios įrenginius naudojant žemos įtampos logiką. Dėl optronų izoliacijos jis apsaugo jautrią mikrovaldiklio elektroniką nuo galimų trukdžių ir įtampos šuolių.

Patarimas: norėdami prailginti relės tarnavimo laiką, venkite dažno junginėjimo esant didelei indukcinei apkrovai (pvz., varikliams). Tokiais atvejais rekomenduojama naudoti gesinimo grandinę (RC snubber) lygiagrečiai apkrovai. Taip pat nepamirškite, kad modulis maitinamas 12 V DC, o ne 5 V – klaidingas maitinimas gali jį sugadinti.
