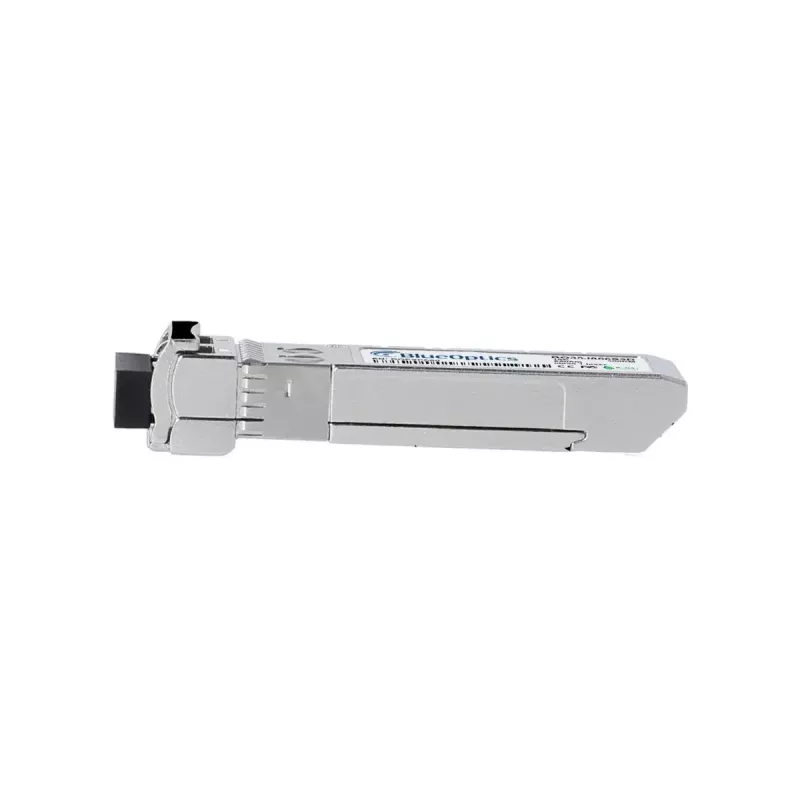

SFP+ siųstuvas-imtuvas BlueOptics 10G-SFPP-SR-SA-BO 10000 Mbit/s 850 nm sidabrinis

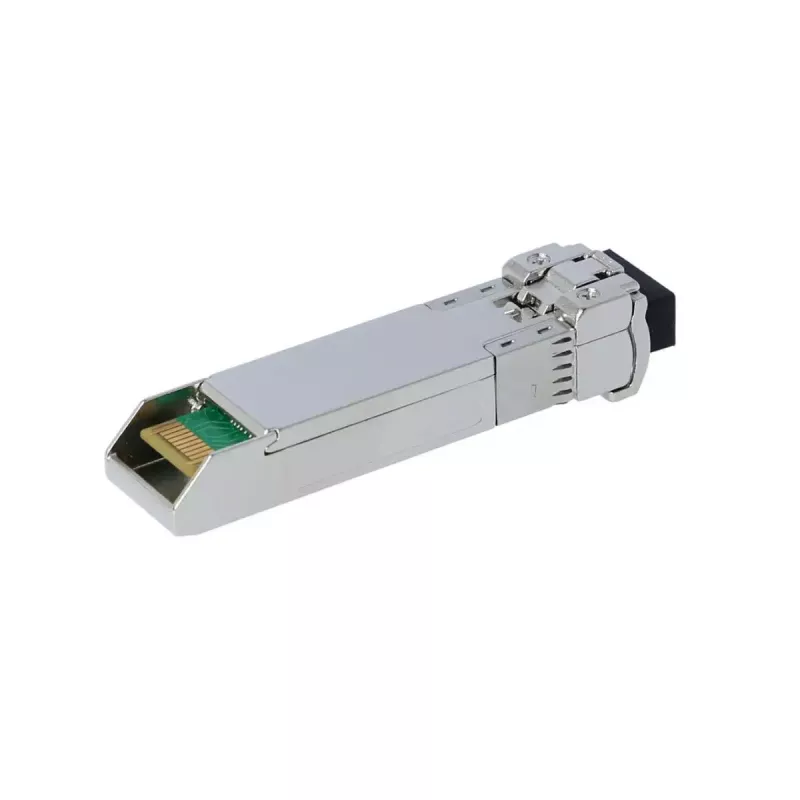

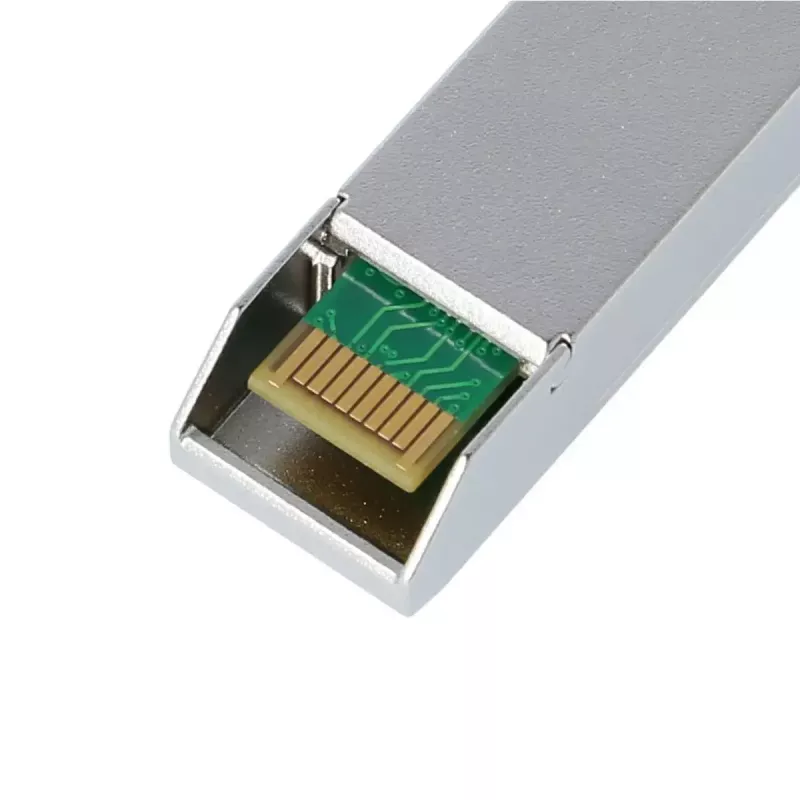

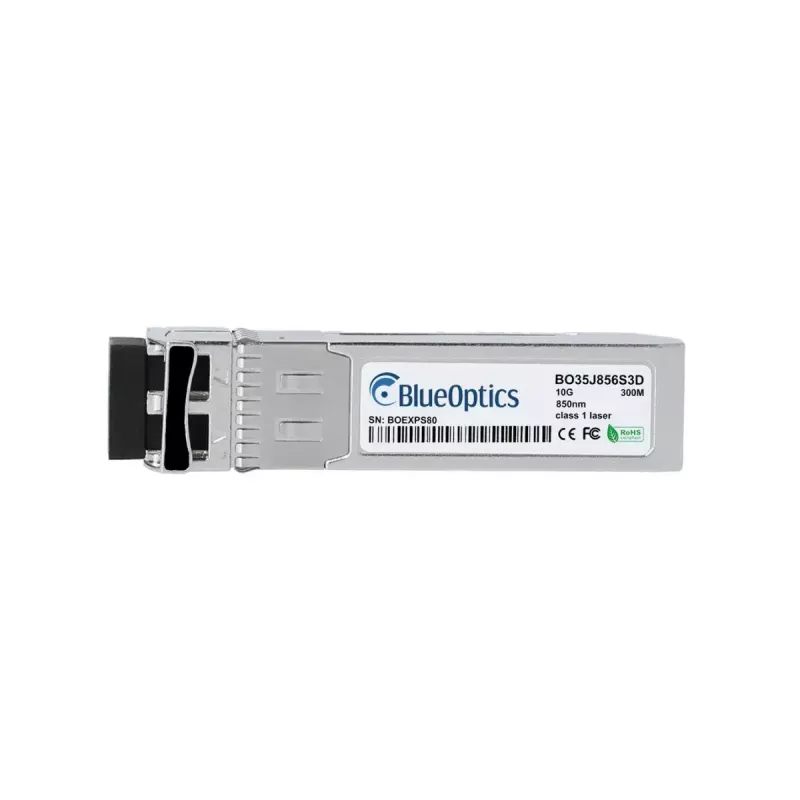

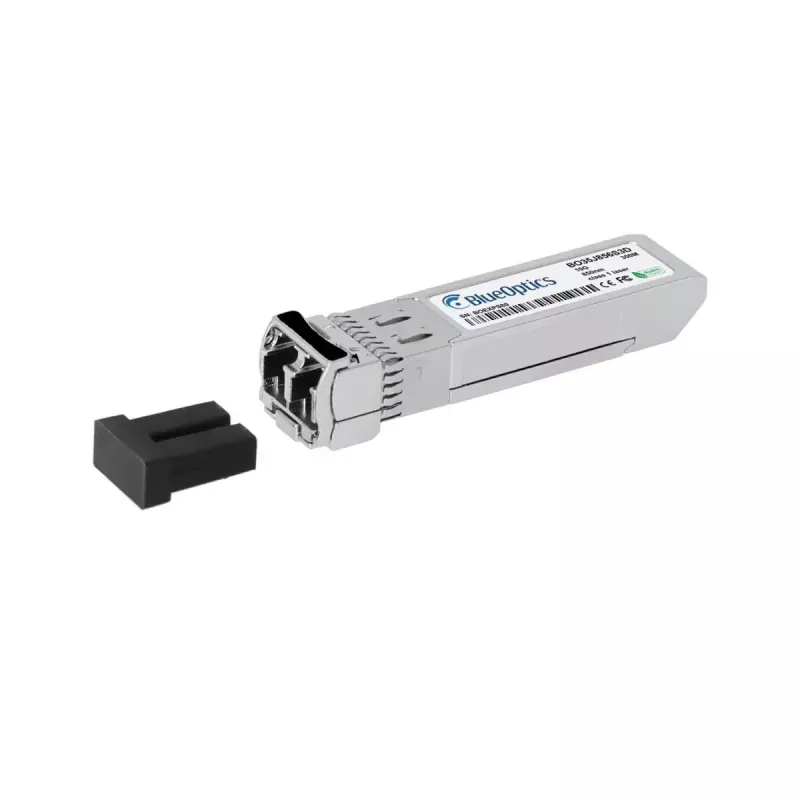

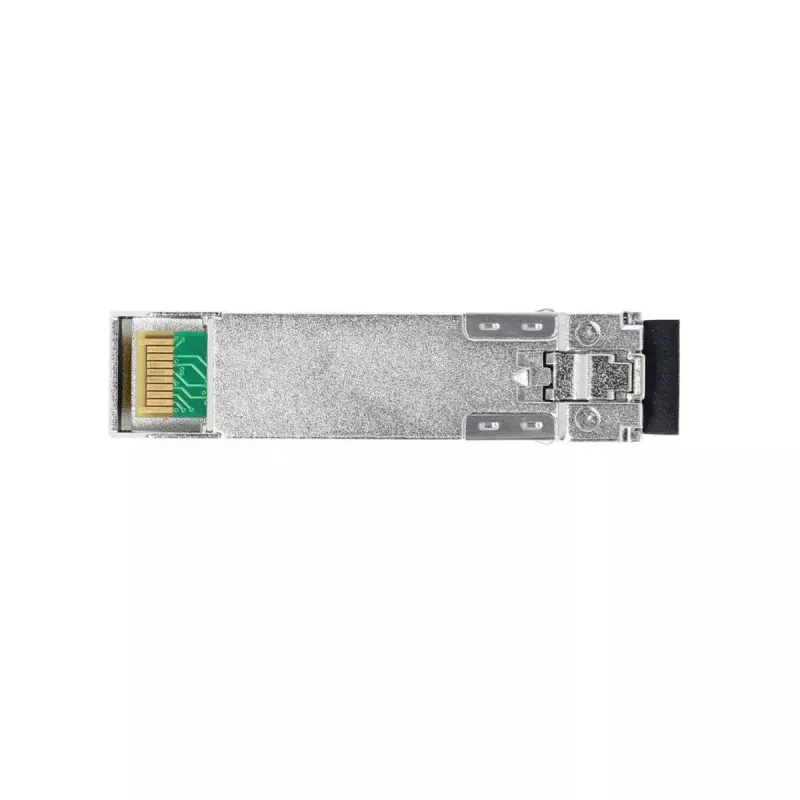

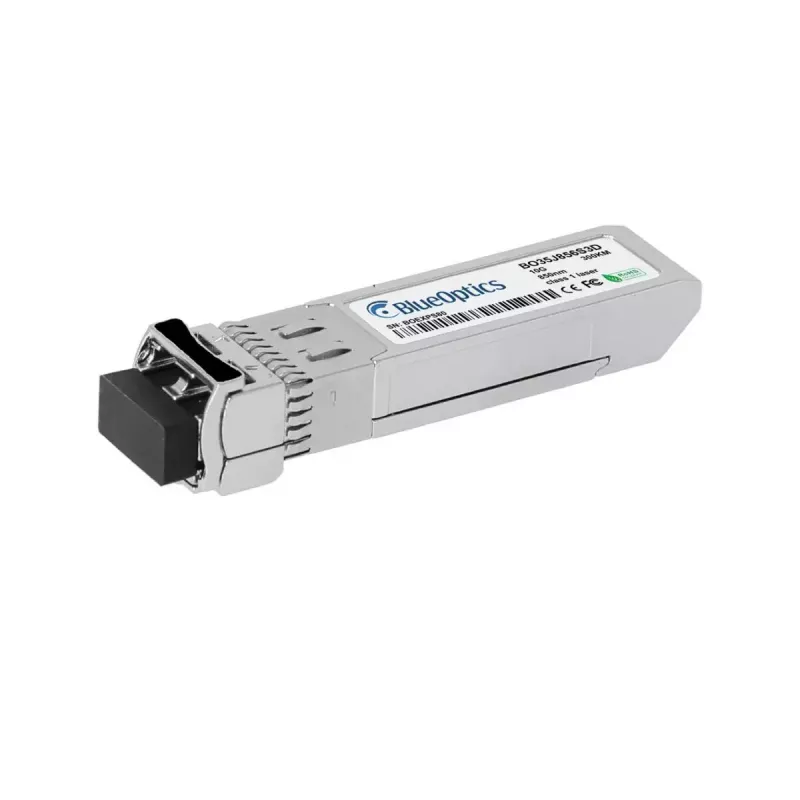

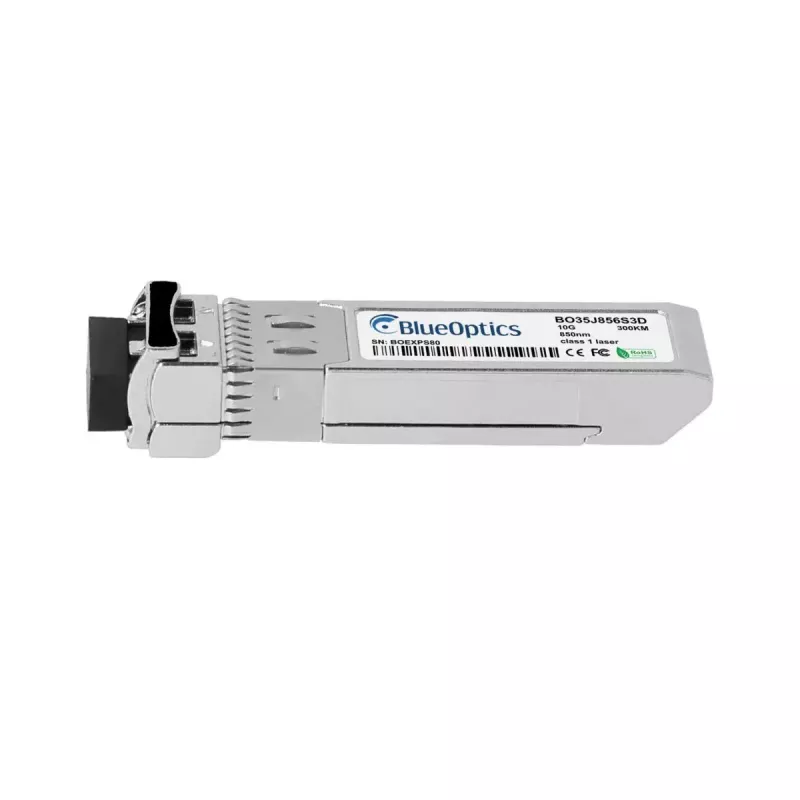

„BlueOptics 10G-SFPP-SR-SA-BO“ yra SFP+ formos faktoriaus optinis siųstuvas-imtuvas, skirtas 10 Gbit/s duomenų perdavimui per kelių režimų šviesolaidį. Šis kompaktiškas modulis veikia 850 nm bangos ilgiu ir yra sidabrinės spalvos korpuse. Jis palaiko 10 Gigabit Ethernet bei kitus optinius protokolus pagal MSA SFP+ mechaninius ir elektrinius standartus. Modulis atitinka RoHS reikalavimus ir sveria apie 20 g, todėl tinka montuoti į jungiklius, maršrutizatorius ir saugojimo sistemas, turinčias SFP+ lizdus.

Privalumai

Modulis užtikrina 10GBASE-SR kelių režimų veikimą su LC dviejų kanalų jungtimi, leidžiančia vienu metu siųsti ir priimti optinius signalus. Jis atitinka MSA standartus, užtikrinančius mechaninį ir elektrinį suderinamumą su pagrindine tinklo įranga. Modulis pasižymi lengvu įstatymu ir kompaktišku montavimu, o ten, kur pagrindinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), galima stebėti įtampą, temperatūrą, lazerio poslinkį ir optinę galią. Lengvas sidabrinis metalinis korpusas užtikrina mechaninę apsaugą ir padeda išsklaidyti šilumą.

Tinka

• 10 Gigabit Ethernet jungtims per kelių režimų šviesolaidį
• Trumpo nuotolio optinėms jungtims duomenų centruose ir serverinėse
• Jungčių tarp jungiklių, maršrutizatorių ir saugojimo sistemų su SFP+ prievadais

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Optinis bangos ilgis: 850 nm

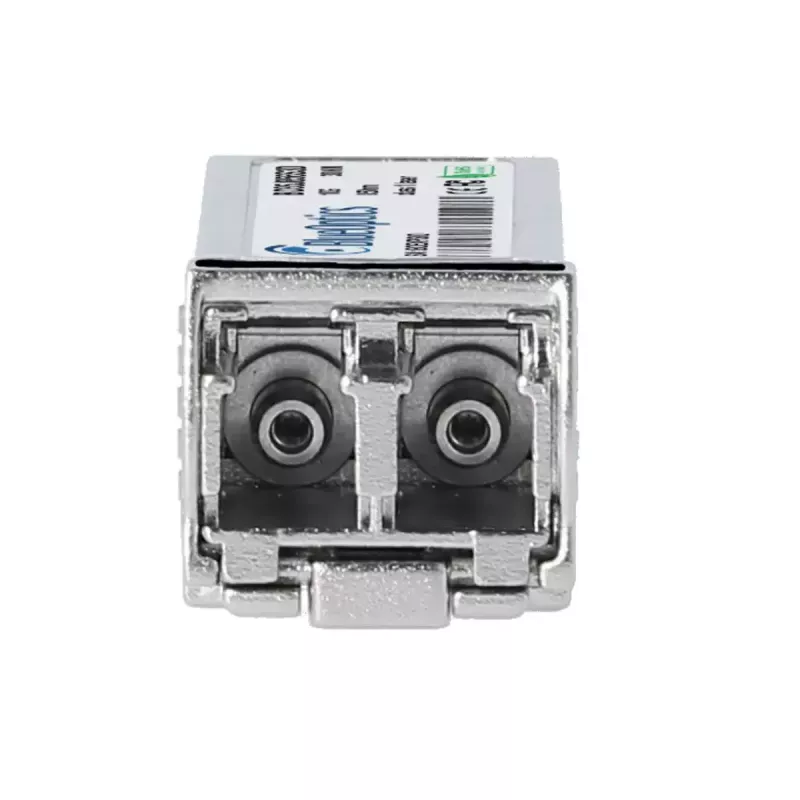

• Jungties tipas: LC duplex (kelių režimų šviesolaidis)
• Veikimo nuotolis: trumpo nuotolio kelių režimų jungtims (tipiškai iki 300 m, priklausomai nuo šviesolaidžio tipo)
• Atitiktis: RoHS; suprojektuotas pagal MSA SFP+ formos faktoriaus standartus
• Svoris: apie 0,02 kg
• Korpuso spalva/apdaila: sidabrinis metalas

Kaip naudoti

Įstatykite „BlueOptics“ SFP+ siųstuvą-imtuvą į suderinamą SFP+ lizdą, kol jis užsifiksuos, laikydamiesi teisingos LC dviejų kanalų jungties orientacijos. Prijunkite LC kelių režimų šviesolaidinius laidus prie siųstuvo-imtuvo TX ir RX prievadų, užtikrindami, kad vieno modulio siųstuvas būtų prijungtas prie kito modulio imtuvo. Jei reikalinga diagnostinė stebėsena, patikrinkite, ar pagrindinė įranga palaiko DDM/DOM. Sukonfigūruokite tinklo sąsajas pagrindinėje sistemoje ir patikrinkite ryšio būsenos indikatorius, kad įsitikintumėte, jog optinis ryšys užmegztas sėkmingai.

Rekomendacijos

Naudokite kelių režimų šviesolaidį, skirtą 850 nm (pvz., OM3/OM4), ir LC dviejų kanalų laidus geriausiam veikimui. Užtikrinkite švarius optinius jungiklius ir tinkamą tvarkymą, kad išvengtumėte užteršimo. Patvirtinkite suderinamumą su tikslinio jungiklio/maršrutizatoriaus programine įranga, kai naudojami trečiųjų šalių siųstuvai-imtuvai, ir įjunkite DDM/DOM stebėseną palaikančiose platformose, kad būtų lengviau diagnozuoti ir prižiūrėti ryšį.
