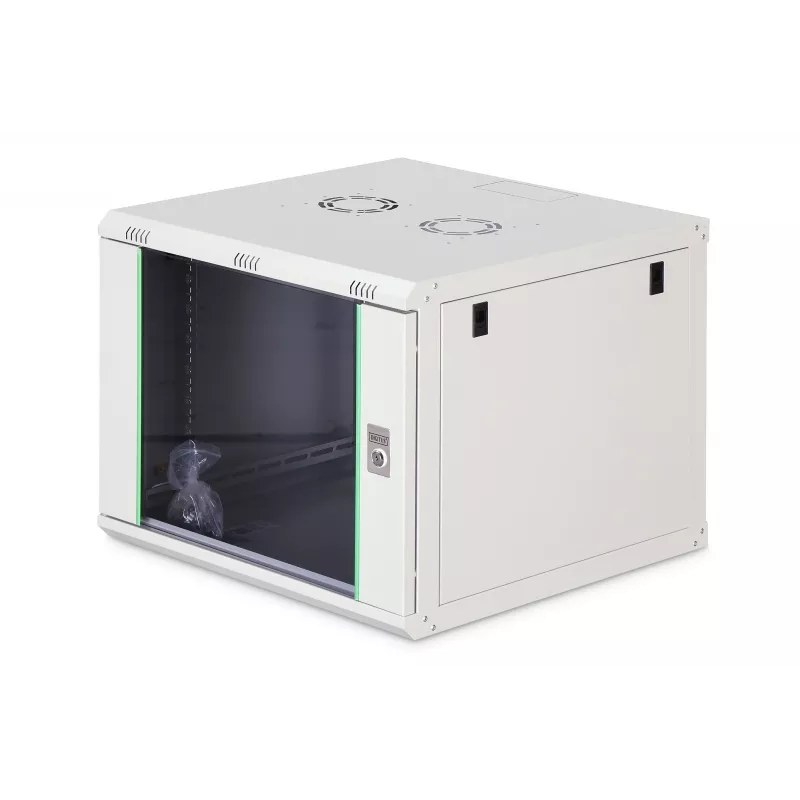

Ant sienos montuojamas 19 colių spintos korpusas DIGITUS Dynamic-N DN-37106 — 9U, 600×600 mm, IP20, su rakinamomis durelėmis

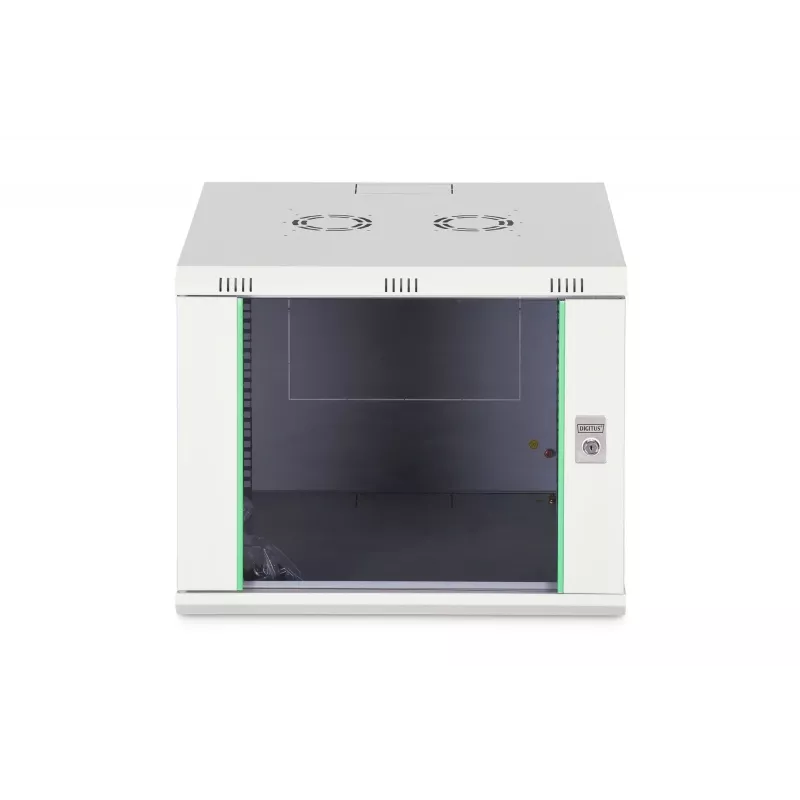

DIGITUS Dynamic-N DN-37106 yra ant sienos montuojamas 19 colių spintos korpusas, skirtas mažoms serverių, tinklo ir telekomunikacijų instaliacijoms. Šis 9U aukščio korpusas, kurio plotis ir gylis yra 600×600 mm, užtikrina IP20 apsaugą. Pagamintas iš 1,0–1,2 mm milteliniu būdu dažyto plieno lakšto šviesiai pilkos spalvos, jis turi reguliuojamus 19 colių profilio bėgelius priekyje ir gale, kabelių įvadus gale, viršuje ir apačioje, ventiliacijos angas bei rakinamas priekines dureles su plieniniu rėmu ir grūdintu stiklu. Maksimali įrangos apkrova – 60 kg. Tiekiamas nesurinktas, kad būtų lengviau transportuoti ir sumontuoti.

Privalumai

Korpusas suteikia kompaktišką ir tvirtą montavimo sprendimą aktyviai ir pasyviai įrangai su reguliuojamais vidiniais bėgeliais ir pažymėtais aukščio vienetais, kad įrenginius būtų galima lengvai sumontuoti. Iš anksto išpjauti kabelių įvadai ir paruoštas stogas ventiliatoriaus moduliui supaprastina kabelių tiesimą ir vėdinimo atnaujinimą. Nuimami šoniniai dangteliai ir rakinamos priekinės durelės pagerina prieigą ir saugumą, o milteliniu būdu dažyta plieno konstrukcija užtikrina mechaninį stabilumą ir atsparumą korozijai tipinėms patalpų instaliacijoms.

Tinkamumas (užduotys / naudojimo atvejai)

• Mažų tinklo jungiklių, pataisų skydelių ir maršrutizatorių montavimui biuro ar serverinės sienose
• Telekomunikacijų įrangos apsaugojimui ryšių spintose ar tinklo nišose, kai grindų plotas ribotas
• Stebėjimo, saugumo ar kraštinių skaičiavimų įrenginių, kuriems reikalingas 19 colių 9U montavimas, talpinimui
• Aplinkoms, kurioms reikalinga pagrindinė apsauga ir kontroliuojama prieiga (IP20 patalpų naudojimas)

Kada gali būti netinkamas

Šis korpusas skirtas naudoti patalpose, kuriose pakanka IP20 apsaugos, ir nėra sukurtas lauko sąlygoms ar dulkėtoms/drėgnoms aplinkoms, kurioms reikalinga aukštesnė apsaugos klasė. Jis atlaiko iki 60 kg sumontuotos įrangos; sunkesnėms apkrovoms ar didesnėms instaliacijoms rekomenduojame laisvai pastatomą arba didesnės talpos spintą.

Pagrindinės techninės specifikacijos

• Spintos talpa: 9U
• Matmenys (P×G): 600×600 mm
• Aukštis: 196 mm
• Maksimali įrangos apkrova: 60 kg
• Apsaugos klasė: IP20
• Medžiaga ir konstrukcija: 1,0–1,2 mm milteliniu būdu dažytas plieno lakštas su grūdinto stiklo priekiu

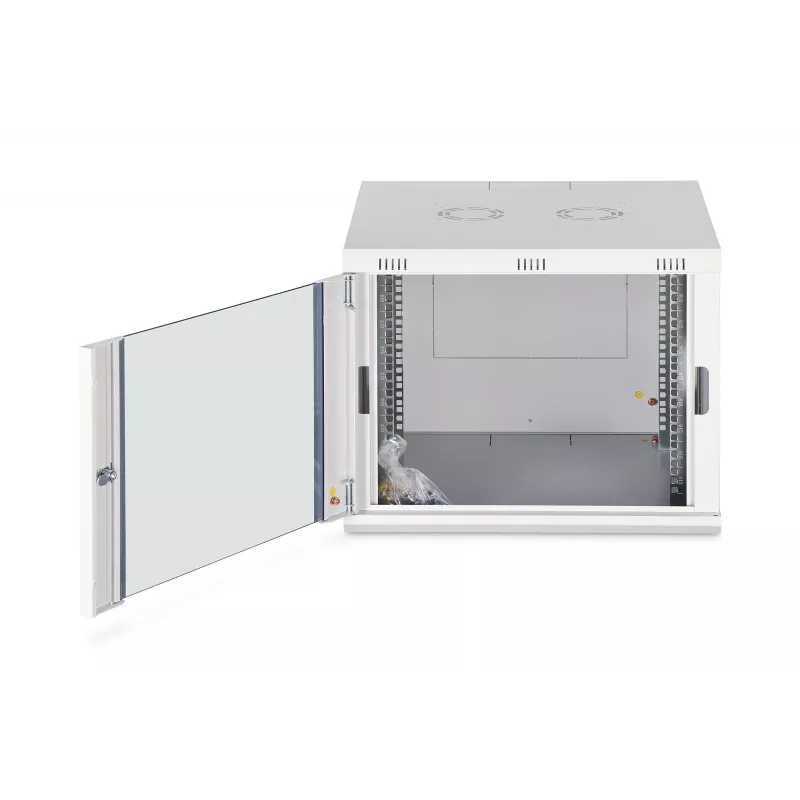

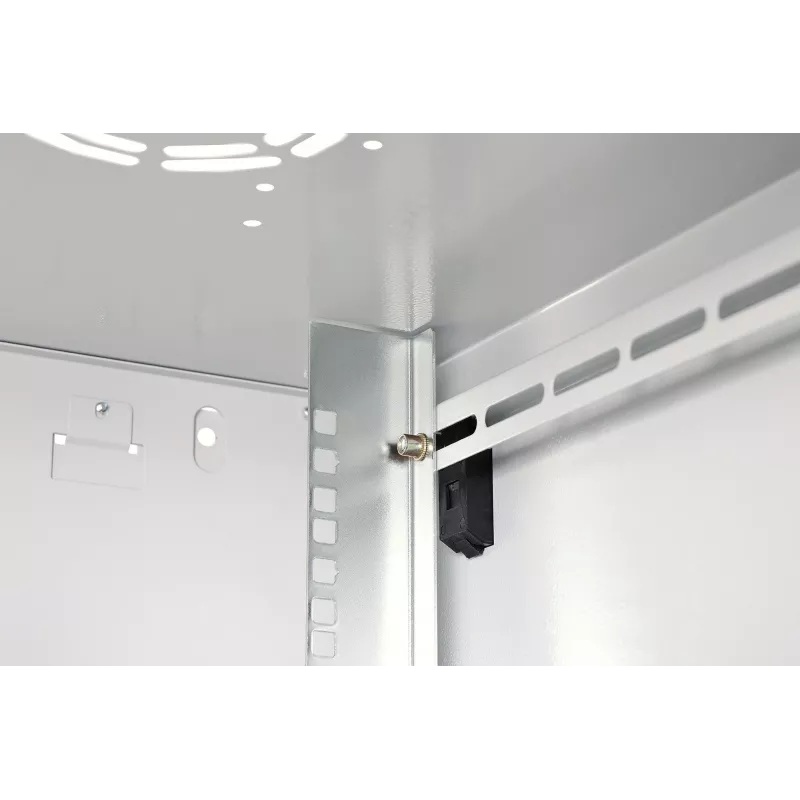

• 19 colių profilio bėgeliai: priekyje ir gale, cinkuoti, reguliuojamo gylio ir pažymėti aukščio vienetais

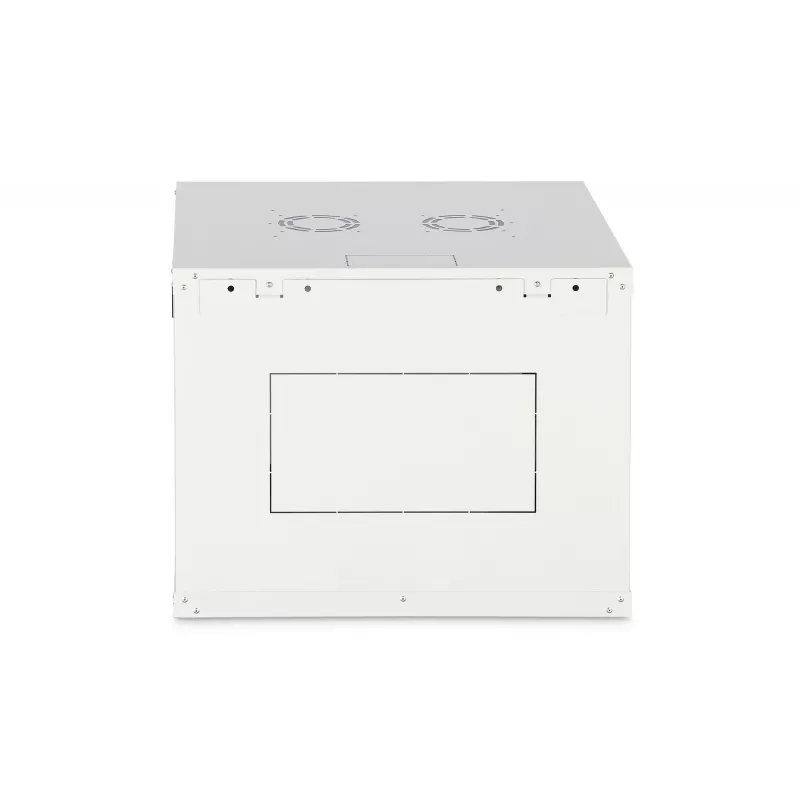

• Kabelių įvadai: iš anksto išpjautos angos gale, viršuje ir apačioje
• Vėdinimas: ventiliacijos angos ir paruoštas stogas ventiliatoriaus elementui

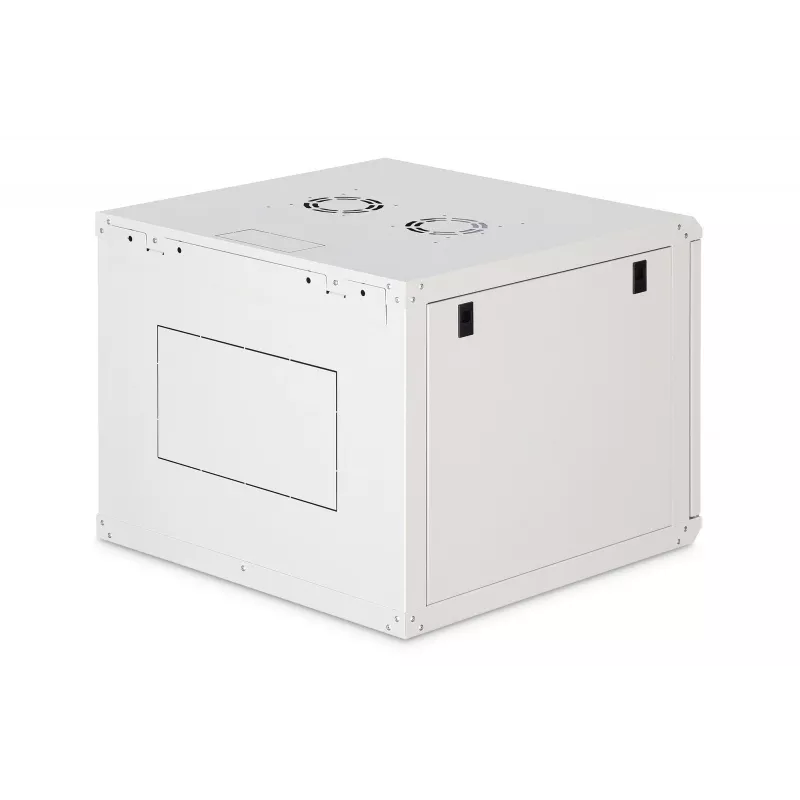

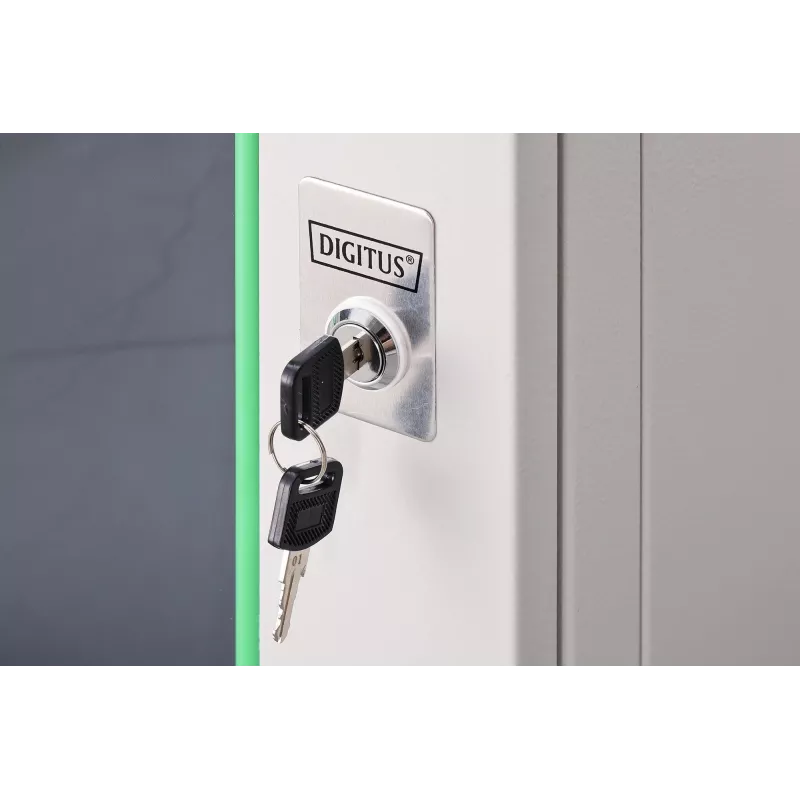

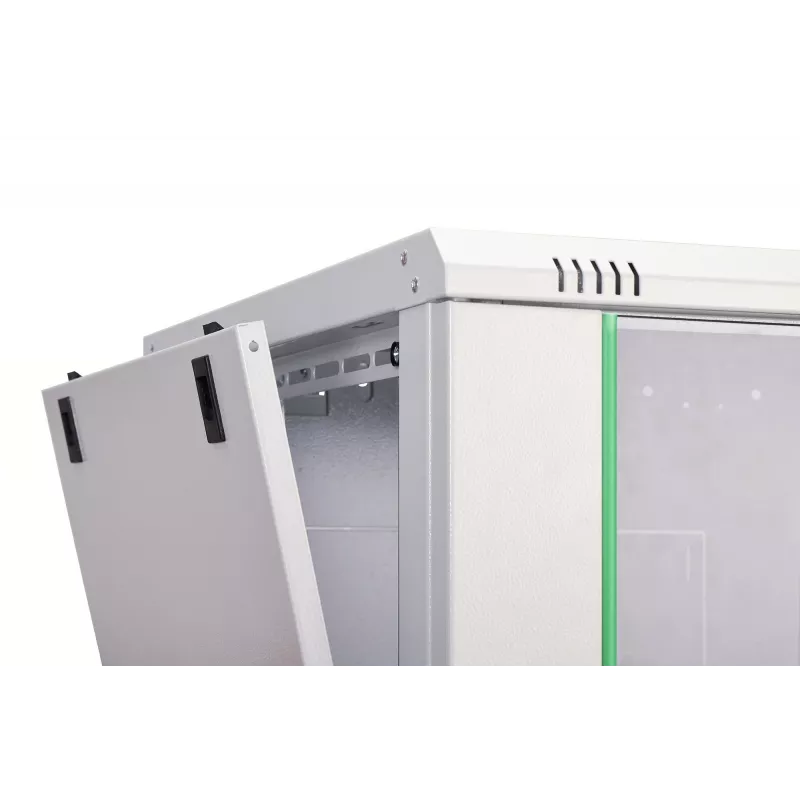

• Prieiga: nuimami šoniniai dangteliai, nuimamos galinės durelės, rakinamos priekinės durelės su vieno taško spyna ir 230° atsidarymu
• Spalva: šviesiai pilka

Kaip naudoti

Išpakuokite plokščią spintą ir vadovaukitės pateiktomis surinkimo instrukcijomis, kad pritvirtintumėte dangtelius, dureles ir bėgelius. Pirmiausia pritvirtinkite komplekte esančią sieninę plokštę prie tinkamos laikančiosios sienos reikiamame aukštyje, užtikrindami tinkamą inkaravimą spintos svoriui ir įrangai. Sumontuokite korpusą aplink plokštę, pritaikykite ir sureguliuokite 19 colių profilio bėgelius iki reikiamo gylio ir montuokite įrenginius pradedant nuo žemiausios U padėties. Nutieskite kabelius per iš anksto išpjautas angas apačioje, gale arba viršuje ir naudokite kabelių valdymo priemones maitinimo ir duomenų linijoms atskirti. Jei reikalingas papildomas ištraukiamasis arba aktyvus vėdinimas, sumontuokite suderinamą ventiliatoriaus bloką paruoštoje stogo vietoje. Užrakinkite priekines dureles raktu, kad apribotumėte prieigą.

Ką apsvarstyti prieš perkant

• Patikrinkite vidinį montavimo gylį, reikalingą jūsų įrangai (standartinis maksimalus montavimo gylis: apie 369–470 mm)
• Įvertinkite bendrą įrenginių svorį, kad jis neviršytų 60 kg apkrovos ribos
• Įsitikinkite, kad IP20 apsaugos lygis tinka numatytai patalpų aplinkai
• Suplanuokite sienos tvirtinimo taškus ir užtikrinkite, kad montavimo paviršius atlaikytų spintos ir įrangos svorį
