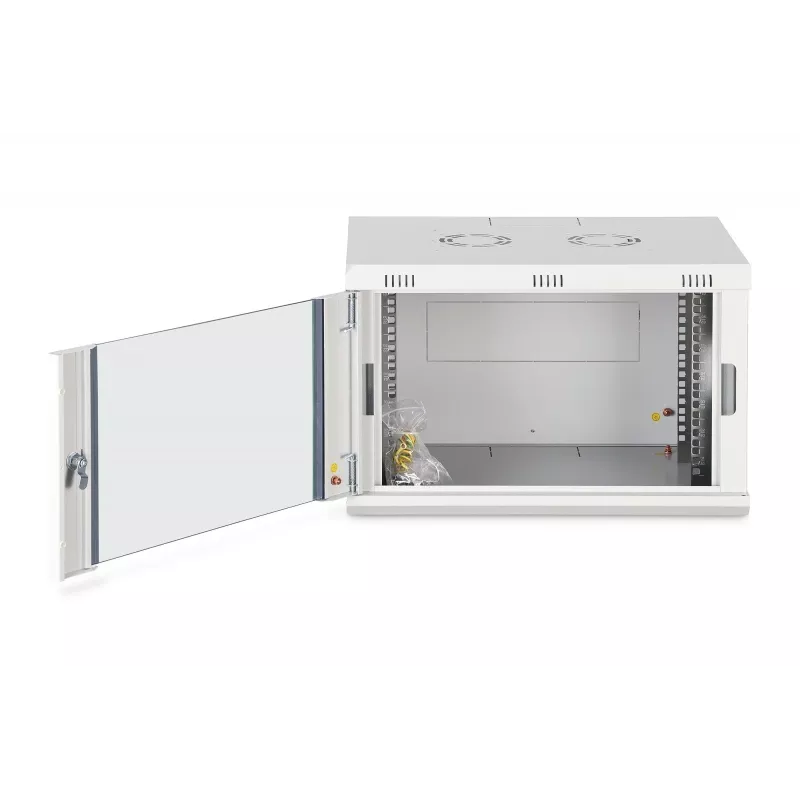

Sieninis 19 colių stovo spintos korpusas DIGITUS Dynamic‑N DN-37100, 7U, 600x450 mm (PxG), IP20, šviesiai pilka, neišardytas

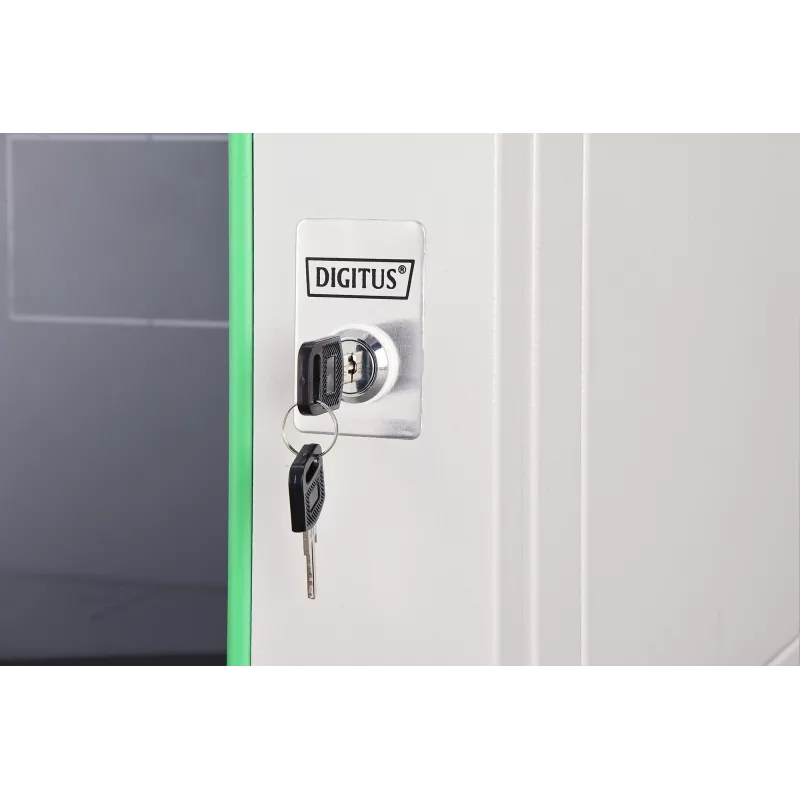

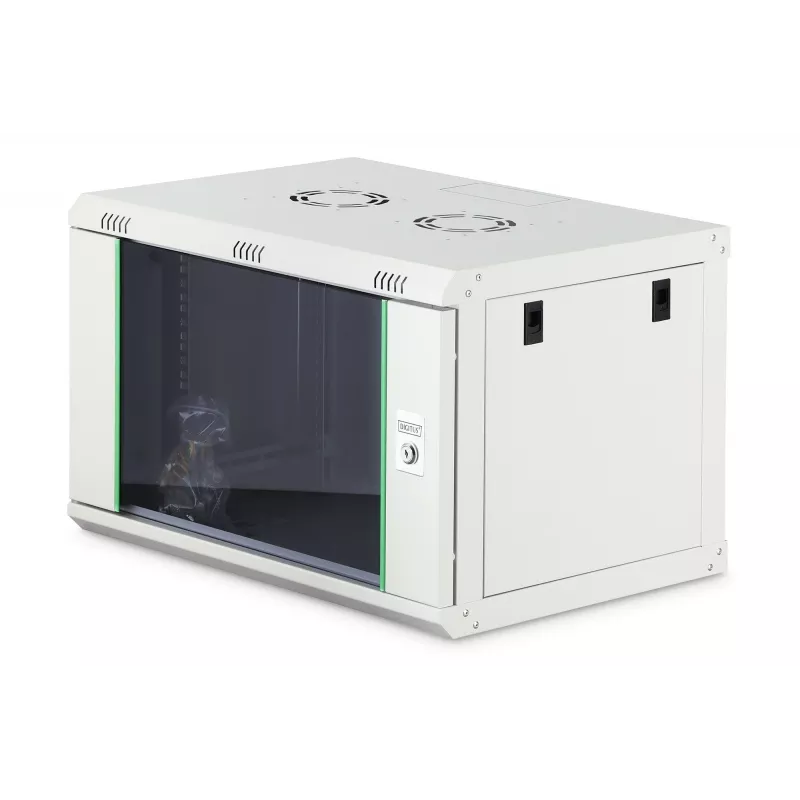

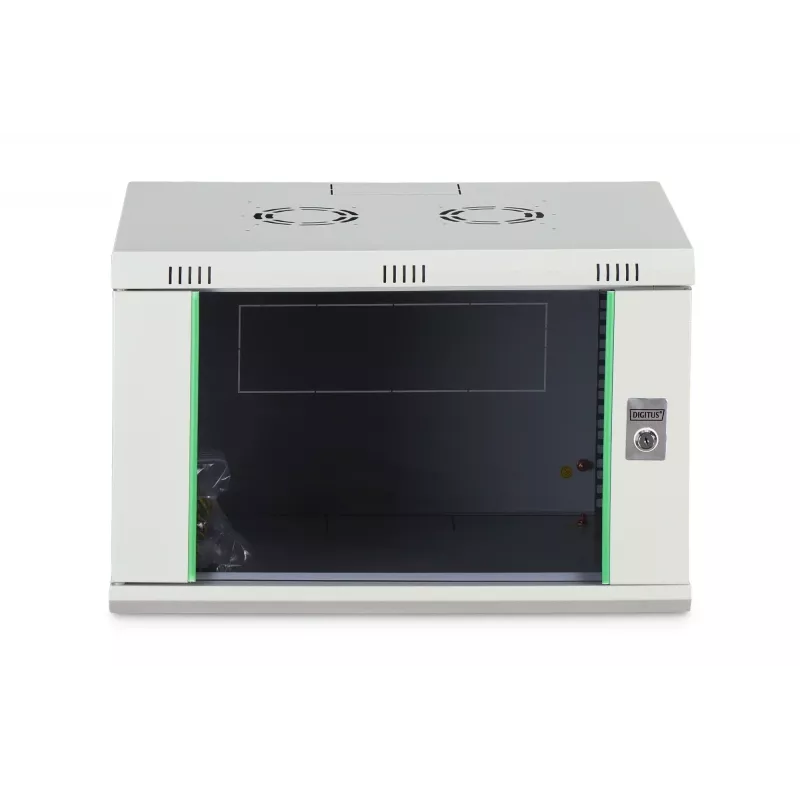

DIGITUS Dynamic‑N DN-37100 yra 7U sieninis 19" stovo spintos korpusas, skirtas mažoms tinklo ir telekomunikacijų instaliacijoms. Jis siūlo 600 x 450 mm montavimo plotą (plotis x gylis), IP20 apsaugą ir užrakinamas stiklines priekines duris su plieniniu rėmu. Korpusas tiekiamas neišardytas, kad būtų efektyviai transportuojamas, o jame yra reguliuojami 19" profilio bėgeliai priekyje ir gale, iš anksto išmuštos kabelių įvadų angos, ventiliacijos angos ir paruoštos vietos ventiliatorių montavimui. Pagamintas iš tvirto 1,0–1,2 mm lakštinio plieno su šviesiai pilka milteliniu būdu dažyta apdaila, jis atlaiko iki 60 kg įrenginių svorio ir apima kabelių valdymą bei raktų užraktą pagrindinei fizinei apsaugai.

Privalumai

DN-37100 sujungia kompaktiškus matmenis su standartiniu 19" montavimu, leidžiančiu tvarkingai sumontuoti tinklo jungiklius, pataisų skydelius ir mažus serverius biuruose, serverinėse ar telekomunikacijų patalpose. Reguliuojami, cinkuoti profilio bėgeliai su aukščio vienetų žymėjimais palengvina montavimą ir užtikrina suderinamumą su standartine stovo įranga. Iš anksto išmuštos kabelių įvadų angos viršuje, gale ir apačioje bei nuimami šoniniai skydai pagerina kabelių tiesimą ir prieigą, o ventiliacijos angos ir paruoštas ventiliatorių montavimui viršus leidžia lengvai įgyvendinti pasyvų ar aktyvų aušinimą. Tiekiamas neišardytas, korpusas sumažina transportavimo tūrį ir gali būti surinktas vietoje.

Tinka

• Mažiems tinklo stovams biurų jungikliams, pataisų skydeliams ir maršrutizatoriams
• Telekomunikacijų spintoms ir įrangos nišoms su ribotu grindų plotu
• Aplinkoms, kuriose reikia užrakinamo, kompaktiško 19" korpuso stebėjimo ar ryšių įrangai
• Vietoms, kuriose sieninis montavimas yra pageidautinas, norint sutaupyti grindų ploto

Kada gali netikti

Šis korpusas skirtas vidaus instaliacijoms su pagrindine aplinkos apsauga (IP20) ir netinka lauko sąlygoms ar dulkėtai, drėgnai bei korozinei aplinkai. Turint 7U talpą ir maksimalią rekomenduojamą apkrovą 60 kg, jis netinka didesniems serverių stovams, didelio tankio įrangai ar sunkiems maitinimo skirstytuvams.

Pagrindinės specifikacijos

• Stovo talpa: 7U

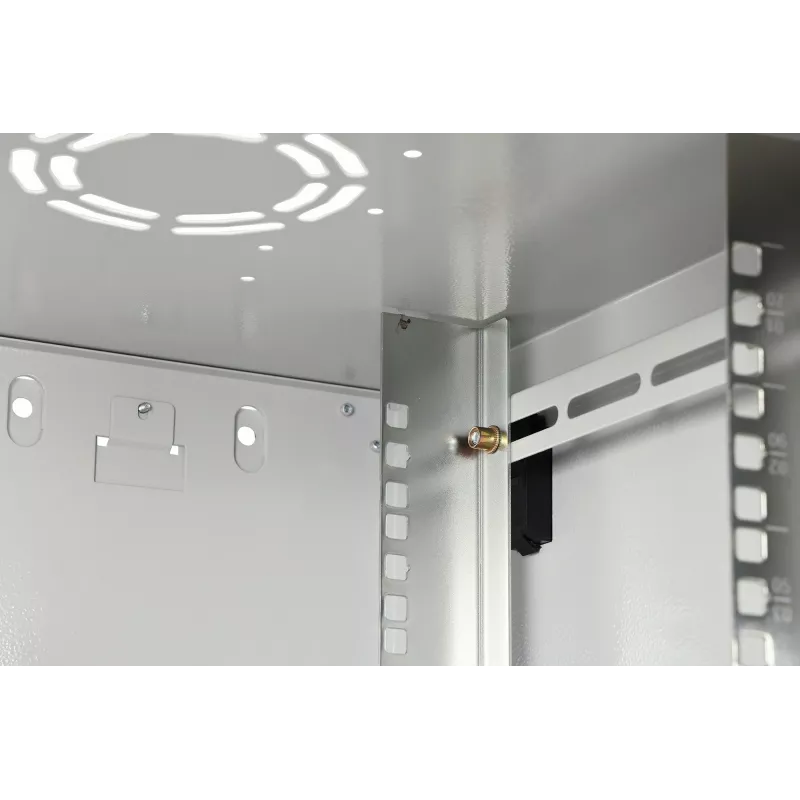

• Montavimo plotis: 483 mm (19") profilio bėgeliai priekyje ir gale, cinkuoti, reguliuojamo gylio
• Vidinis montavimo plotas (PxG): 600 x 450 mm
• Išorinis aukštis: 385 mm
• Maksimali rekomenduojama įrangos apkrova: 60 kg
• Konstrukcijos medžiaga: 1,0–1,2 mm lakštinis plienas; priekinės durys su saugos stiklu ir plieniniu rėmu
• Apsaugos klasė: IP20
• Apdailos spalva: šviesiai pilka (milteliniu būdu dažyta)

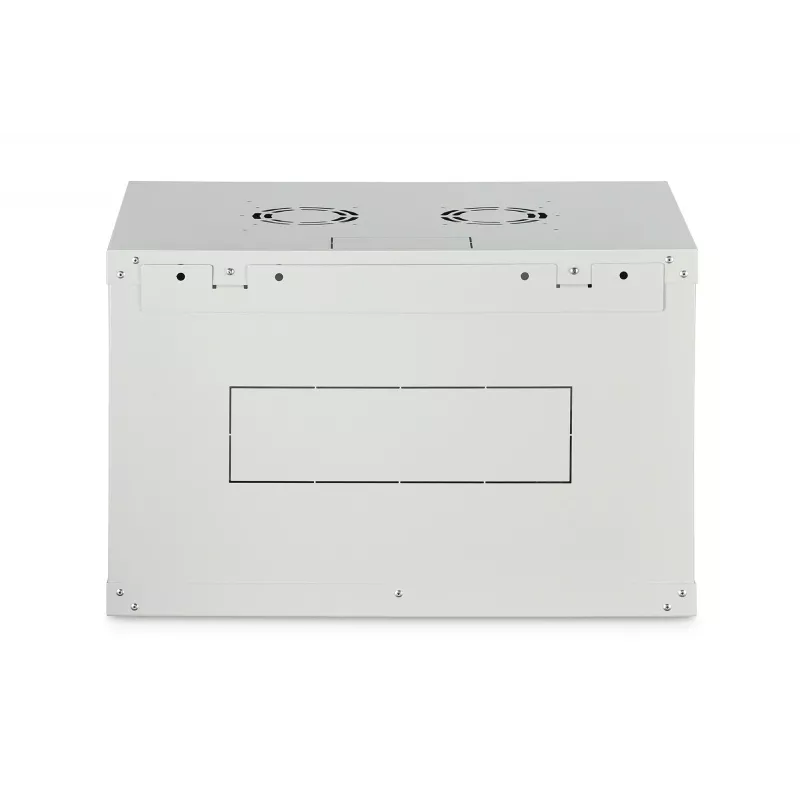

• Kabelių įvadai: iš anksto išmuštos angos viršuje, gale ir apačioje
• Vėdinimas: ventiliacijos angos ir paruošta vieta ventiliatoriui ant viršaus

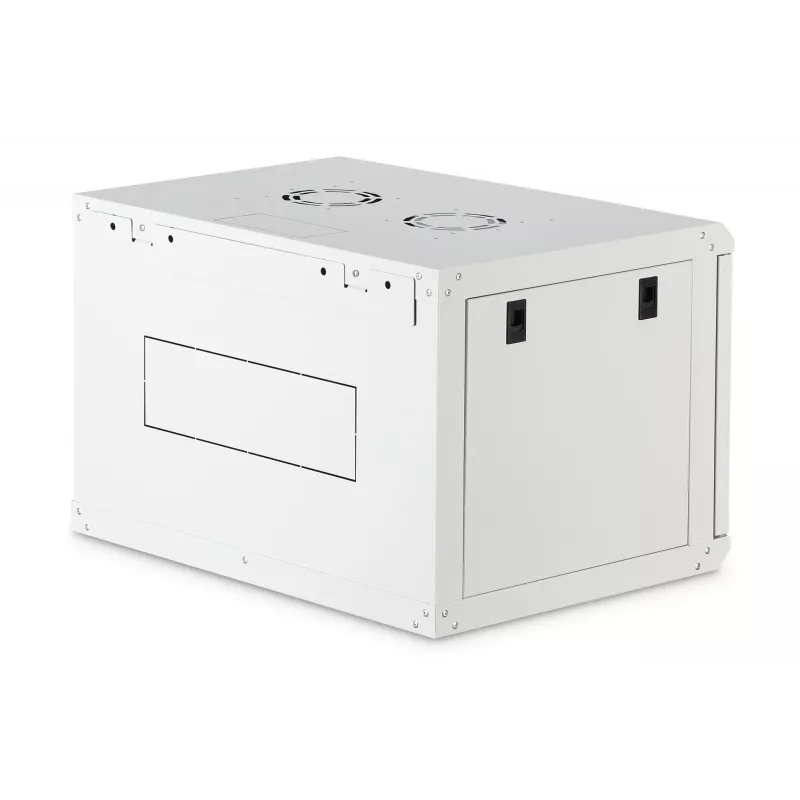

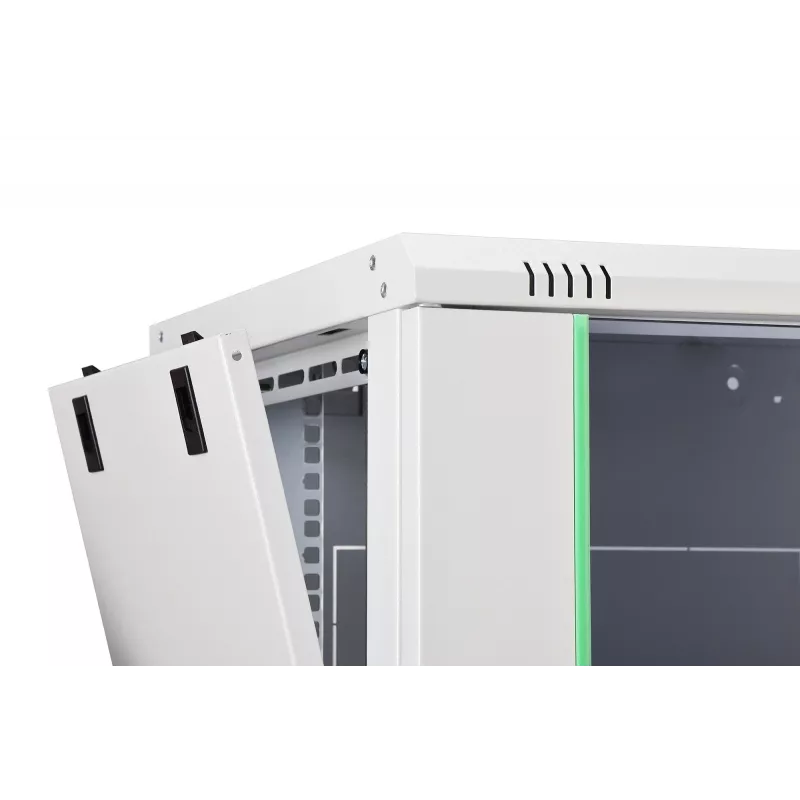

• Prieiga: nuimamos priekinės durys, nuimamos galinės durys, nuimami šoniniai skydai

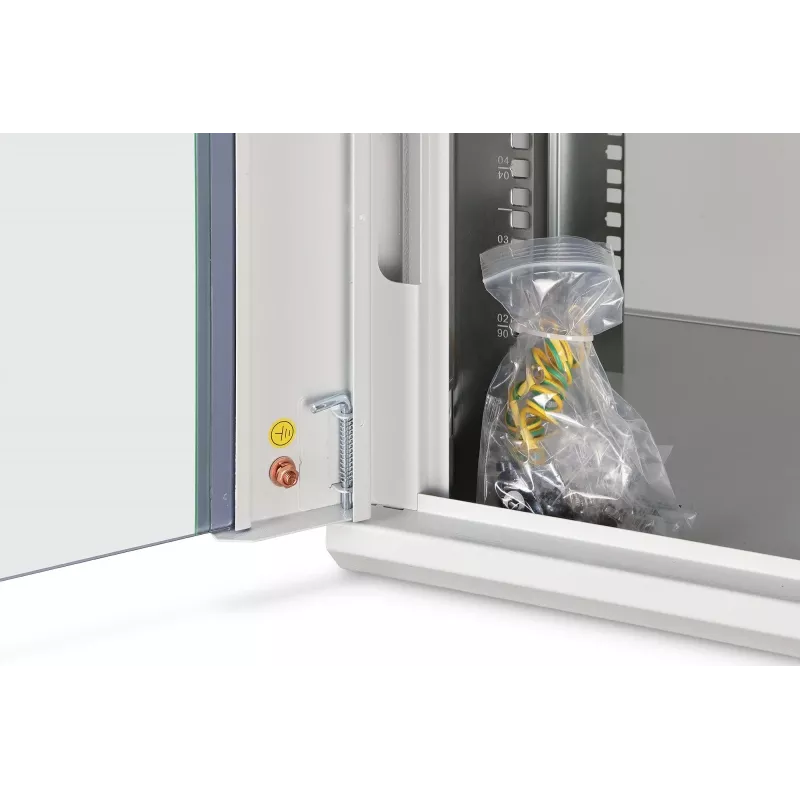

• Įžeminimo taškai: keli įžeminimo taškai

Kaip naudoti

Išpakuokite plokščią korpusą ir vadovaukitės pateiktomis surinkimo instrukcijomis: pirmiausia pritvirtinkite montavimo plokštę prie sienos, tada pritvirtinkite surinktą korpusą. Sumontuokite reguliuojamus 19" profilio bėgelius pagal reikiamą gylį, naudodami aukščio vienetų žymėjimus, kad sulygiuotumėte įrangą. Nutieskite tinklo ir maitinimo kabelius per iš anksto išmuštas angas viršuje, gale ar apačioje ir pritvirtinkite kabelius naudodami pateiktus kabelių valdymo komponentus. Įstatykite įrangą iš priekio į 7U erdvę, atsižvelgdami į montavimo gylio diapazoną. Jei reikalingas aktyvus aušinimas, sumontuokite suderinamą ventiliatorių paruoštoje vietoje ant viršaus ir užtikrinkite, kad ventiliacijos angos nebūtų užblokuotos. Užrakinkite priekines duris pagrindinei fizinei apsaugai, kai montavimas baigtas.

Ką apsvarstyti prieš perkant

• Patikrinkite įrangos matmenis ir montavimo gylį, kad tilptų 219–320 mm komponentų montavimo diapazone
• Įsitikinkite, kad bendras įrangos svoris neviršija 60 kg maksimumo
• Užtikrinkite, kad planuojama montavimo vieta yra viduje ir atitinka IP20 aplinkos sąlygas
