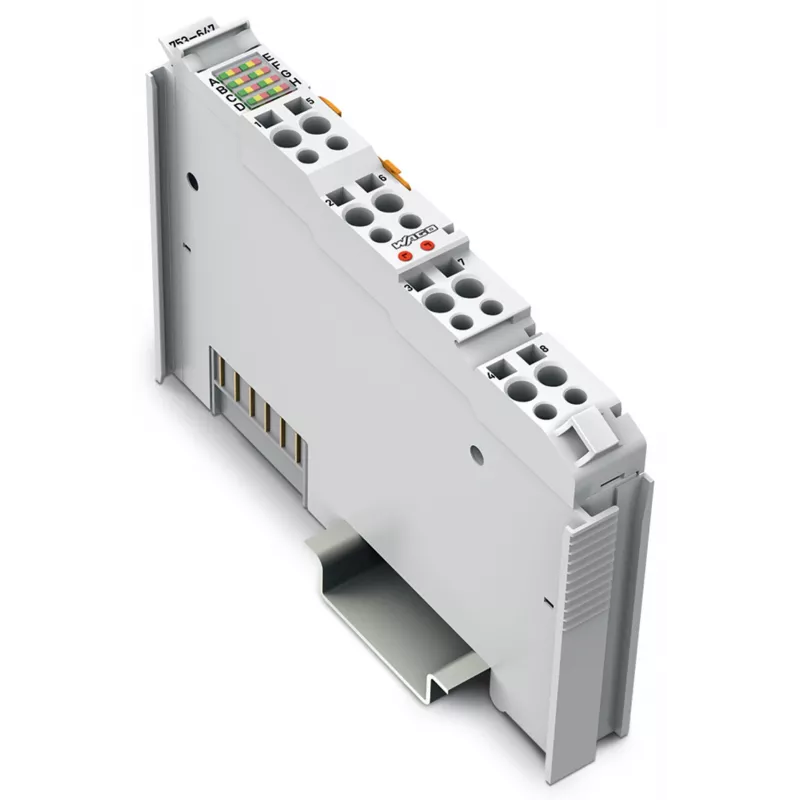

WAGO DALI Multi-Master Module 753-647

Norint užtikrinti patikimą ir lankstų apšvietimo valdymą pastatų automatikos sistemose, WAGO DALI Multi-Master Module 753-647 yra kompaktiškas ir efektyvus sprendimas. Šis modulis, skirtas WAGO I/O System 750, leidžia tiesiogiai integruoti DALI protokolu valdomus šviestuvus ir įrenginius, sumažinant papildomų komponentų poreikį ir supaprastinant instaliaciją.

Privalumai

Integruotas DALI maitinimo šaltinis sumažina išorinių komponentų skaičių ir palengvina montavimą. Modulis palaiko iki 64 DALI įrenginių vienoje linijoje, 16 grupių ir 16 scenų, suteikdamas platų apšvietimo valdymo galimybių spektrą. „CAGE CLAMP®“ bevaržčiai gnybtai užtikrina greitą ir patikimą laidų prijungimą, o kompaktiškas korpusas taupo vietą DIN bėgelyje.

Kam tinka

• Pastatų automatikos sistemoms, kuriose reikalingas DALI apšvietimo valdymas
• Komerciniams ir pramoniniams apšvietimo projektams
• Integracijai su WAGO I/O System 750 valdikliais

Pagrindinės specifikacijos

• Modulio tipas: DALI Multi-Master modulis
• DALI linijų skaičius: 1
• Maks. DALI įrenginių vienoje linijoje: 64
• Maks. DALI grupių vienoje linijoje: 16
• Maks. DALI scenų vienoje linijoje: 16
• Integruotas DALI maitinimo šaltinis: Taip
• DALI maitinimo įtampa: 16 VDC
• Maks. DALI išėjimo srovė: 200 mA
• Sistemos maitinimo įtampa: 24 VDC (per WAGO I/O sistemą)
• Vidinis srovės suvartojimas (tip.): 100 mA
• Izoliacija: Sistema / Lauko grandinė
• Montavimo būdas: Ant DIN bėgelio
• Darbinė temperatūra: 0 ... +55 °C
• Laikymo temperatūra: -25 ... +85 °C
• Ryšio sąsaja: Vidinė magistralė
• DALI standarto atitiktis: IEC 62386
• Konfigūravimas: Per WAGO-I/O-PRO, e!COCKPIT
• Apsaugos klasė: IP20
• Korpuso medžiaga: Polikarbonatas
• Prijungimo tipas: Bevaržčiai gnybtai (DALI), CAGE CLAMP® (vidiniai)

Rekomendacijos

Siekiant optimalaus veikimo, naudokite su WAGO I/O System 750 valdikliais ir užtikrinkite tinkamą DALI magistralės terminavimą. Išsamią montavimo ir konfigūravimo informaciją rasite gaminio vadove.
