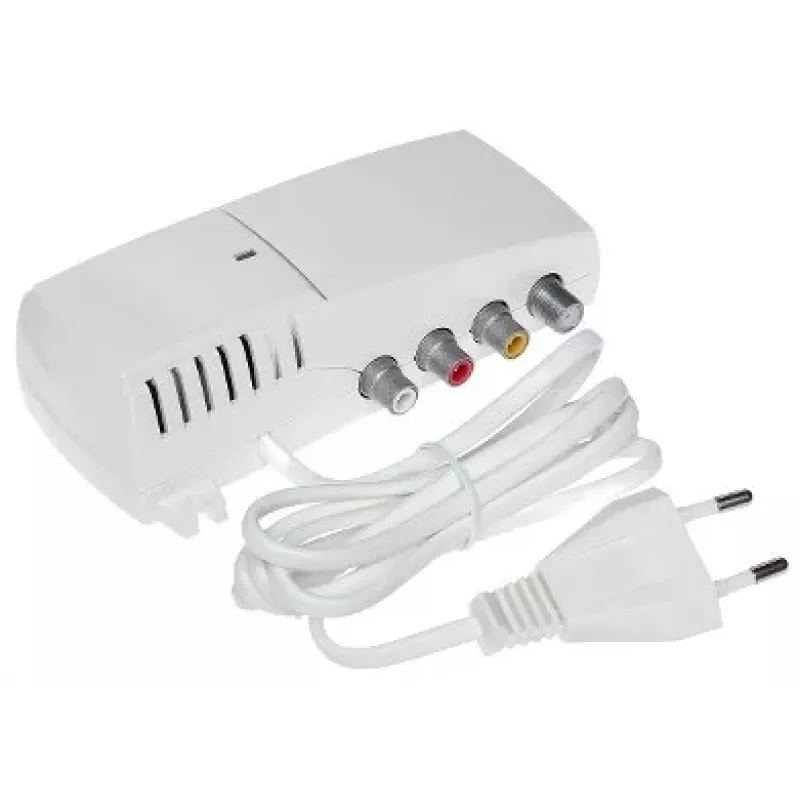

TERRA TV Modulator MT-47

Norint patikimai paskirstyti vaizdo ir garso signalus per koaksialinį kabelį, profesionalams reikia stabilaus ir tikslaus sprendimo. TERRA TV Modulator MT-47 – tai kvarciniu dažnio stabilizavimu paremtas RF moduliatorius, užtikrinantis nenutrūkstamą PAL moduliuotą išvestį VHF ir UHF juostose (47–862 MHz). Jis skirtas vaizdo stebėjimo, MATV sistemų ir nedidelės apimties transliavimo tinklų integracijai.

Privalumai

Kvarco stabilizuotas dažnio valdymas garantuoja stabilų, be dreifo darbą. Mikroprocesorinis valdymas su LED ekranu ir mygtukais leidžia lengvai pasirinkti kanalą bei konfigūruoti įrenginį. Įmontuotas bandomojo vaizdo generatorius supaprastina diegimą ir trikčių šalinimą. Antenos signalo praėjimo funkcija leidžia nuosekliai jungti kelis moduliatorius arba prijungti prie esamos antenos sistemos.

Kam tinka

• TV signalų paskirstymui viešbučiuose, ligoninėse, mokyklose ir komerciniuose pastatuose
• Vaizdo stebėjimo kamerų signalų perdavimui koaksialiniu kabeliu
• Nedidelės apimties transliavimo ir galvos stočių sistemoms
• Vietinių vaizdo šaltinių (pvz., kamerų, medijos leistuvų) integravimui į RF paskirstymo tinklą

Pagrindinės specifikacijos

• Įvestis: 3x RCA (vaizdas, garsas L, garsas R)
• Išvestis: 1x RF koaksialinė (F tipo)
• Moduliacijos standartas: PAL B/G, D/K, I, L (pasirenkamas)
• Išvesties dažnių diapazonas: 47–862 MHz
• Išvesties kanalai: VHF (S03–S38), UHF (21–69)
• RF išvesties lygis: 85 dBµV
• Vaizdo įvesties lygis: 1 Vpp (75 Ω)
• Garso įvesties lygis: 0,775 Vrms (10 kΩ)
• Dažnio valdymas: kvarco stabilizuotas
• Valdymas: mikroprocesorius su LED ekranu ir mygtukais
• Maitinimas: 230 V AC, 50 Hz
• Energijos sąnaudos: 3 W
• Antenos signalo praėjimas: taip (RF IN/OUT)
• Bandomojo vaizdo generatorius: taip
• Vaizdo kodavimas: PAL
• Kanalo parinkimas: skaitmeninis
• Darbinė temperatūra: nuo 0 °C iki +40 °C
• Korpuso medžiaga: plastikas

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės RG6 koaksialinius kabelius ir F tipo jungtis. Įsitikinkite, kad pasirinktas išvesties kanalas nėra užimtas stipraus transliuojamo signalo – taip išvengsite trikdžių. Moduliatorius skirtas naudoti tik patalpose; saugokite nuo drėgmės ir ekstremalių temperatūrų.
