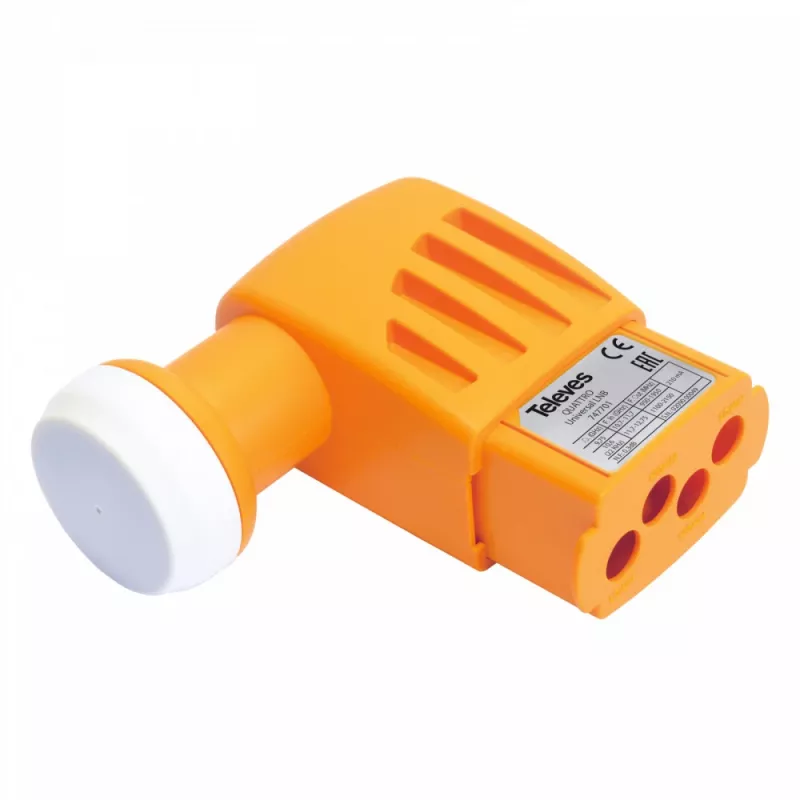

TELEVES Quattro LNB 747701

Norint užtikrinti patikimą palydovinės televizijos signalo paskirstymą keliems imtuvams, reikalingas profesionalus sprendimas. TELEVES Quattro LNB 747701 yra būtent toks komponentas – jis konvertuoja palydovo signalą į keturis atskirus išėjimus, atitinkančius vertikalią aukštą, vertikalią žemą, horizontalią aukštą ir horizontalią žemą juostas, ir yra skirtas naudoti kartu su multiswitch'u.

Privalumai

Itin žemas triukšmo rodiklis (0,1 dB) užtikrina puikią signalo kokybę net silpno signalo zonose. Patikima apsauga nuo oro sąlygų – ištraukiamas F jungčių dangtelis prailgina įrenginio tarnavimo laiką. Suderinamas su standartiniu 40 mm švitintuvu, todėl montavimas paprastas.

Kam tinka

• Palydovinės TV paskirstymo sistemoms su multiswitch'u
• Vieno kabelio linijoms, tiekiant signalą keliems imtuvams
• Profesionaliems ir gyvenamiesiems įrengimams, kur reikalingas aukštas signalo vientisumas

Pagrindinės specifikacijos

• LNB tipas: Quattro
• Įėjimo dažnių diapazonas žema juosta: 10,7 – 11,7 GHz
• Įėjimo dažnių diapazonas aukšta juosta: 11,7 – 12,75 GHz
• Išėjimo dažnių diapazonas žema juosta: 950 – 1950 MHz
• Išėjimo dažnių diapazonas aukšta juosta: 1100 – 2150 MHz
• Vietinis osciliatorius žemai juostai: 9,75 GHz
• Vietinis osciliatorius aukštai juostai: 10,6 GHz
• Triukšmo rodiklis: 0,1 dB (tipinis)
• Konversijos stiprinimas: 50 – 60 dB
• Išėjimo prievadai: 4 (VH, VL, HH, HL)
• Išėjimo jungties tipas: F tipo
• Švitintuvo skersmuo: 40 mm
• Kryžminė poliarizacinė izoliacija: >20 dB
• Srovės suvartojimas: maks. 180 mA
• Maitinimo įtampa vertikaliai: 11,5 – 14 V
• Maitinimo įtampa horizontaliai: 16 – 19 V
• Darbinė temperatūra: nuo -30 iki +60 °C

Rekomendacijos

Norėdami pasiekti geriausią našumą, naudokite šį Quattro LNB su suderinamu multiswitch'u ir aukštos kokybės koaksialiniais kabeliais. Užtikrinkite tinkamą jungčių įžeminimą ir apsaugą nuo drėgmės.
