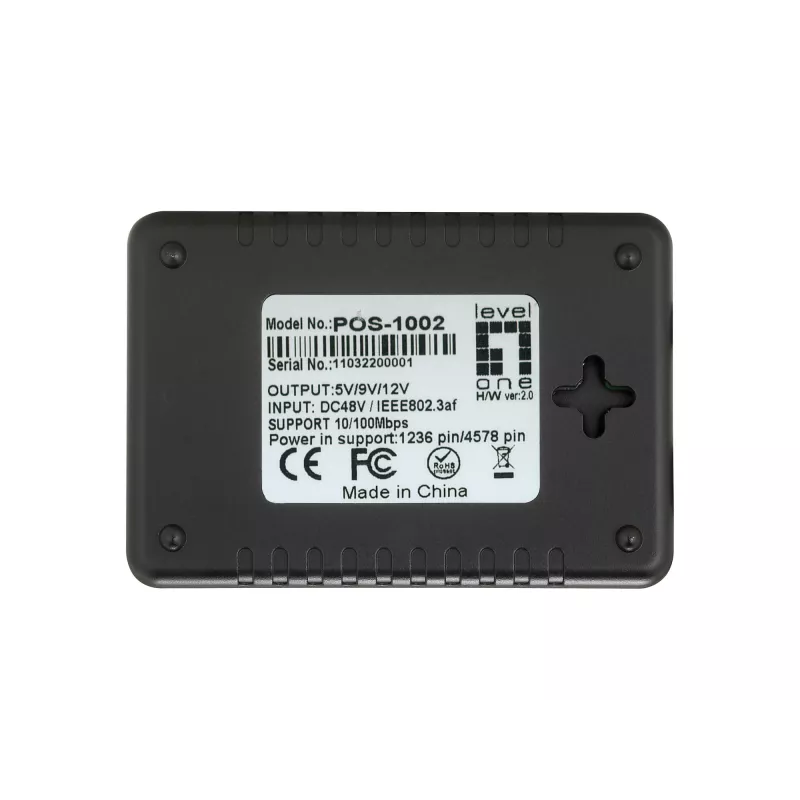

LevelOne Fast Ethernet PoE skirstytuvas, 802.3af PoE, 5-12V DC išėjimas

„LevelOne POS-1002“ PoE skirstytuvas atskiria „Power over Ethernet“ (PoE) signalą į atskirus maitinimo ir „Fast Ethernet“ duomenų išėjimus, leidžiančius maitinti ne PoE įrenginius vienu PoE kabeliu. Atitinka IEEE 802.3af standartą, turi DIP jungikliu pasirenkamas nuolatinės srovės išėjimo įtampas (5V, 9V arba 12V) ir LED maitinimo indikatorius. Kompaktiškas korpusas (55 mm x 80 mm x 31 mm) tinka naudoti ten, kur nėra vietinio elektros lizdo.

Privalumai

Šis skirstytuvas sumažina diegimo sudėtingumą ir įrangos išlaidas, nes tiek maitinimas, tiek duomenys perduodami vienu Ethernet kabeliu, o vėliau atskiriami ne PoE įrenginiams. Jis palaiko kelias išėjimo įtampas (5V/9V/12V), užtikrina suderinamumą su įvairiais tinklo įrenginiais, turi apsaugą nuo trumpojo jungimo ir keičiamus maitinimo antgalius. Lengvas, kompaktiškas dizainas ir LED indikatoriai patogūs naudoti ribotose ar nuotolinėse vietose.

Tinka

• Prieigos taškams ir belaidžiams maršrutizatoriams
• IP / tinklo kameroms
• Spausdinimo serveriams ir medijos keitikliams
• Kitiems ne PoE tinklo įrenginiams, kuriems reikia 5V, 9V arba 12V nuolatinės srovės

Pagrindinės techninės specifikacijos

• Standartas: atitinka IEEE 802.3af
• Išėjimo įtampos: 5V, 9V, 12V (pasirenkama DIP jungikliu)
• Išėjimo srovė: iki 2A esant 5V; iki 1,1A esant 9V
• Duomenys: Fast Ethernet (100 Mbps)
• Prievadai: 2 x RJ-45 Ethernet
• Matmenys: 55 mm x 80 mm x 31 mm
• Svoris: 0,076 kg
• Spalva: juoda
• Gamintojo kodas (MPN): 0552040
• EAN: 4015867160701

Kaip naudoti

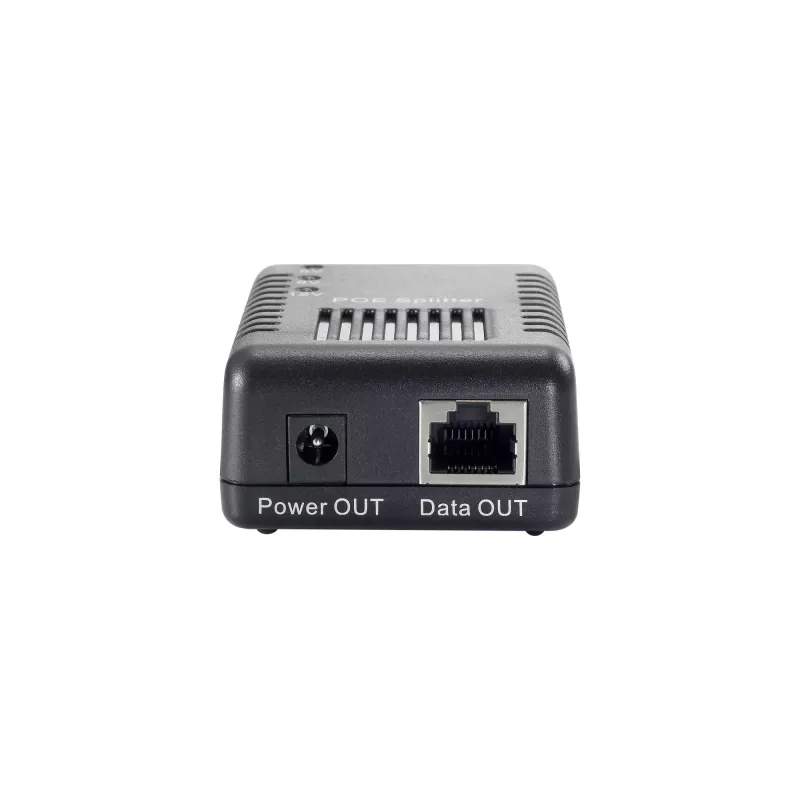

Prijunkite įeinantį PoE įgalintą Ethernet kabelį prie skirstytuvo PoE įvesties prievado. Prieš prijungdami keičiamą antgalį prie tikslinio įrenginio nuolatinės srovės lizdo, nustatykite DIP jungiklį į reikiamą išėjimo įtampą (5V, 9V arba 12V). Įkiškite skirstytuvo duomenų išvestį į įrenginio Ethernet prievadą, o nuolatinės srovės antgalį – į jo maitinimo įvestį. Patikrinkite LED maitinimo indikatorių, kad įsitikintumėte, jog maitinimas tiekiamas, ir įsitikinkite, kad šaltinio PoE injektorius arba PoE jungiklis palaiko IEEE 802.3af.

Rekomendacijos

Naudokite šį PoE skirstytuvą su IEEE 802.3af suderinamais PoE šaltiniais ir prieš pasirinkdami DIP jungiklio padėtį patikrinkite tikslinio įrenginio įtampos ir srovės reikalavimus. Venkite viršyti nurodytas srovės ribas ir montuokite skirstytuvą sausoje, vėdinamoje vietoje, atokiau nuo tiesioginių šilumos šaltinių.
