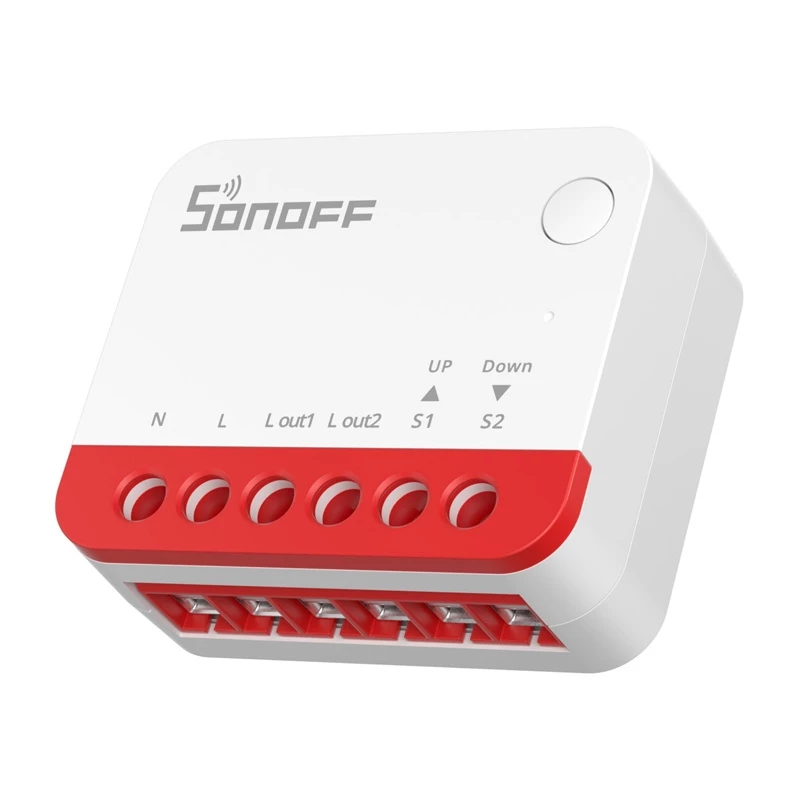

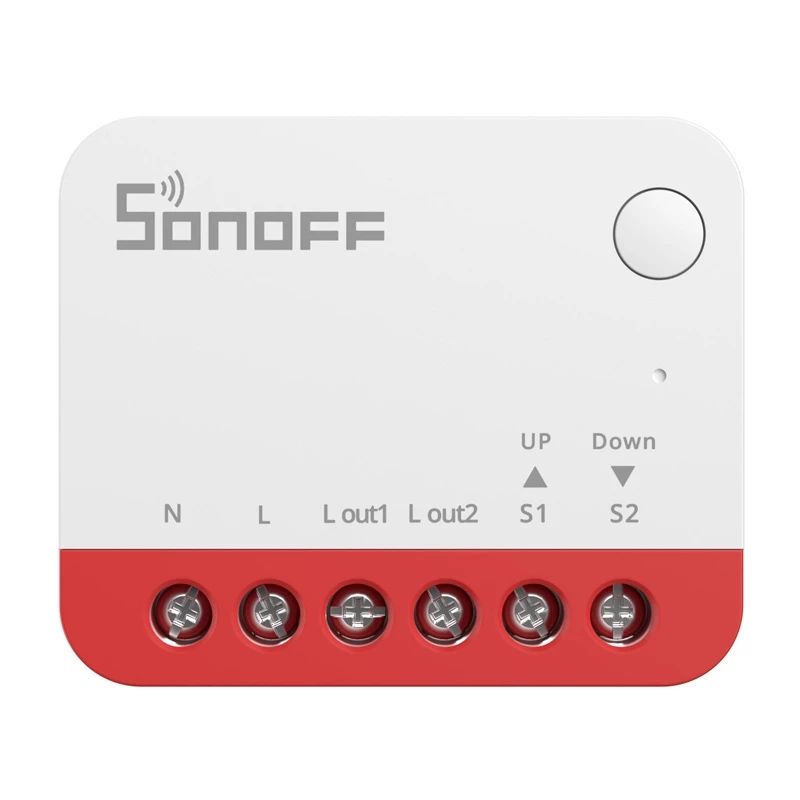

Išmanusis jungiklis Sonoff MINI-ZBRBS ZigBee 3.0 kompaktiškas relė montavimui į sieninę dėžutę

Sonoff MINI-ZBRBS yra kompaktiškas ZigBee 3.0 modulis, skirtas įmontuoti į standartinę sieninę dėžutę ir paversti įprastas roletų bei žaliuzių sistemas išmaniai valdomomis. Šis mažo dydžio relinis jungiklis leidžia automatizuoti variklius, valdyti jų padėtį procentais, atlikti kalibravimą ir integruoti į populiarias automatizavimo platformas, tokias kaip Home Assistant. Be to, jis veikia kaip ZigBee tinklo kartotuvas, stiprindamas belaidį ryšį.

Privalumai

Dėl itin mažų matmenų (39,5 x 33 x 16,8 mm) modulis telpa į standartines 60 mm skersmens dėžutes. Jis užtikrina tikslų padėties valdymą procentais, automatinį variklio eigos kalibravimą ir veikimą be interneto ryšio – vietinės ZigBee scenos išlieka aktyvios. Taip pat palaikomas valdymas įprastais sieniniais jungikliais, išsaugant rankinį valdymą.

Kam tinka

• Roletų ir žaliuzių automatizavimui
• Vamzdinių ar grandininių variklių pavertimui ZigBee valdomais
• Integracijai į Home Assistant ir kitus ZigBee centrus
• Montavimui į standartines sienines dėžutes, kai reikalingas kompaktiškas modulis

Pagrindinės techninės charakteristikos

• Gamintojas: Sonoff
• Modelis: MINI-ZBRBS
• Įėjimo įtampa: 100–240 V ~ 50/60 Hz
• Variklio apkrova: 100–240 V / 1 A
• Belaidis ryšys: ZigBee 3.0
• Korpuso medžiaga: PC (polikarbonatas)
• Darbinė temperatūra: -10 °C iki 40 °C
• Matmenys: 39,5 x 33 x 16,8 mm

Kaip naudoti

Įmontuokite MINI-ZBRBS į standartinę sieninę dėžutę už esamo jungiklio arba prie variklio lubų ertmėje, laikantis vietinių elektros instaliacijos taisyklių. Prijunkite maitinimo laidus, nulį ir variklio laidus pagal variklio tipą (4 arba 5 laidų kintamosios srovės jungtys) ir pateiktą schemą. Sujunkite modulį su ZigBee centru (pvz., Home Assistant su ZigBee koordinatoriumi), kad galėtumėte nuotoliniu būdu valdyti, nustatyti padėtį procentais ir kurti scenas. Po prijungimo atlikite kalibravimo procedūrą, kad modulis išmoktų variklio eigos ribas ir užtikrintų tikslų padėties valdymą.

Rekomendacijos

Naudokite su suderinamais vamzdiniais ar grandininiais varikliais, kurių įtampa ir srovė neviršija nurodytų ribų. Montuodami užtikrinkite teisingą laidų prijungimą ir įžeminimą. Po montavimo būtinai atlikite kalibravimą. Kad ZigBee tinklas būtų stabilus, modulį pastatykite esamo tinklo zonoje arba pridėkite papildomų kartotuvų. Išsamią informaciją apie prijungimą, laidų schemas ir saugumą rasite pridedamoje naudotojo instrukcijoje.
