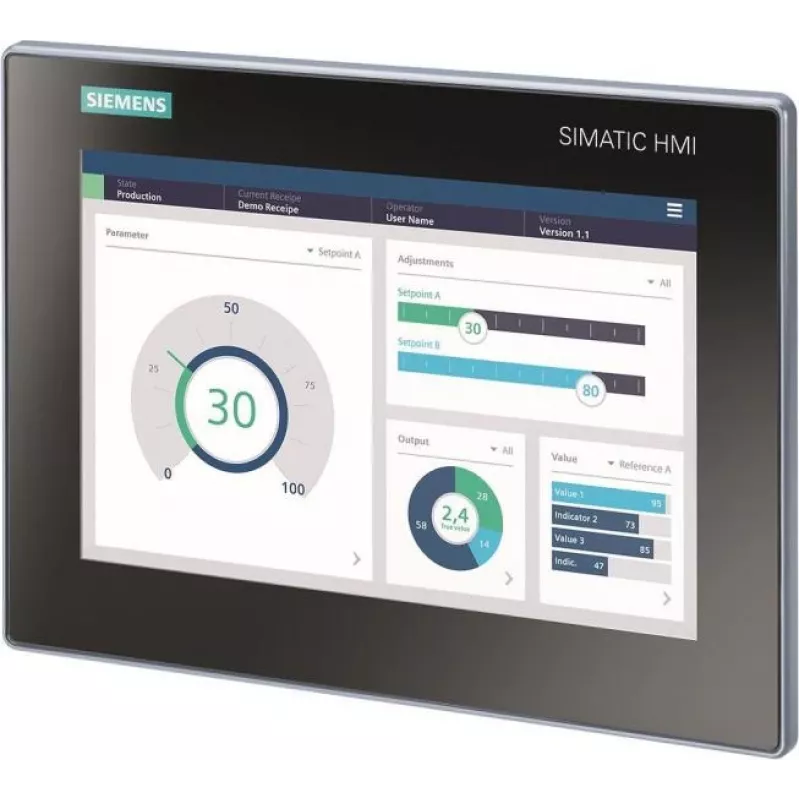

Siemens SIMATIC HMI MTP1000 Unified Basic Panel 10,1 inch Touch Display, PROFINET, 24V DC

Kai reikia patikimo ir intuityvaus mašinos ar gamybos linijos valdymo, Siemens SIMATIC HMI MTP1000 Unified Basic Panel su 10,1 colio jutikliniu ekranu ir PROFINET sąsaja yra sprendimas, kuris užtikrina sklandų darbą ir ilgaamžiškumą. Šis pramoninis HMI blokas sukurtas taip, kad atitiktų šiuolaikinės automatizacijos poreikius – nuo duomenų vizualizavimo iki procesų stebėjimo realiu laiku.

Privalumai profesionalams

Dėl talpinės multi-touch technologijos ekranas reaguoja į gestus, o 1280x800 pikselių raiška ir 16 milijonų spalvų užtikrina aiškų vaizdą net sudėtingose darbo aplinkose. ARM procesorius ir 1 GB RAM garantuoja sklandų veikimą, o 12 MB projekto atminties pakanka vidutinio sudėtingumo valdymo programoms. PROFINET sąsaja leidžia lengvai integruoti bloką į esamą pramoninį tinklą, o du USB A prievadai suteikia lankstumo prijungiant išorinius įrenginius.

Kam šis gaminys tinka

• Gamybos linijų operatoriams, ieškantiems patvaraus ir aiškaus valdymo terminalo
• Mašinų gamintojams, montuojantiems HMI į savo įrangą
• Inžinieriams, diegiantiems naujus ar atnaujinantiems esamus automatizavimo sprendimus
• Projektams, kur reikalinga aukšta apsauga nuo dulkių ir vandens (IP65 priekyje)

Pagrindinės specifikacijos

• Ekranas: 10,1 colio TFT plačiaekranis, LED foninis apšvietimas, 1280x800 pikselių
• Jutiklinė sąsaja: talpinė multi-touch
• Procesorius: ARM architektūros
• RAM: 1 GB
• Projekto atmintis: 12 MB
• Ryšys: 1x PROFINET / Industrial Ethernet (RJ45), 2x USB A tipas
• Maitinimas: 24 V DC (19,2 V – 28,8 V), maks. 14,4 W
• Apsaugos klasė: priekyje IP65, gale IP20
• Montavimas: plokštėje, išpjova 269 x 212 mm
• Darbinė temperatūra: nuo 0 iki 50 °C
• Foninio apšvietimo tarnavimo laikas: 50 000 valandų (esant 25 °C)
• Konfigūravimo programinė įranga: TIA Portal WinCC Unified Basic V16 ar naujesnė

Kaip naudoti

Blokas montuojamas į plokštę – svarbu užtikrinti sandarumą, kad būtų išlaikyta IP65 apsauga. Konfigūruoti rekomenduojama naudojant Siemens TIA Portal WinCC Unified Basic programinę įrangą (V16 ar naujesnę versiją). Prijungus prie PROFINET tinklo, HMI gali keistis duomenimis su valdikliais ir kitais tinklo įrenginiais. USB prievadai praverčia programinės įrangos įkėlimui ar duomenų eksportui.

Patarimas: norint išnaudoti visas šio HMI galimybes, rekomenduojame naudoti Siemens SIMATIC S7-1500 valdiklius ir TIA Portal aplinką. Tai užtikrina geriausią suderinamumą ir našumą.
