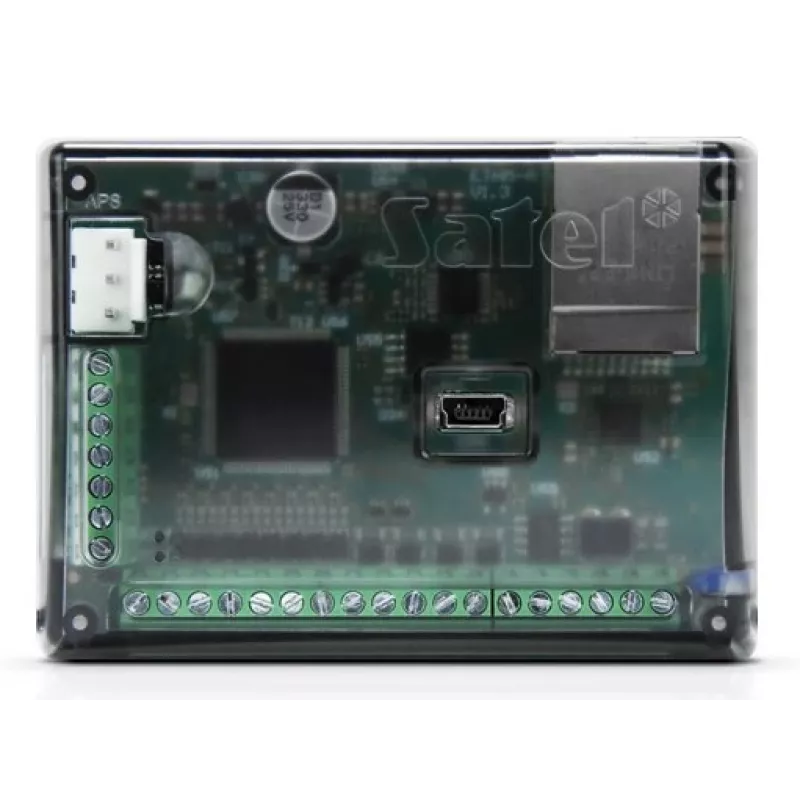

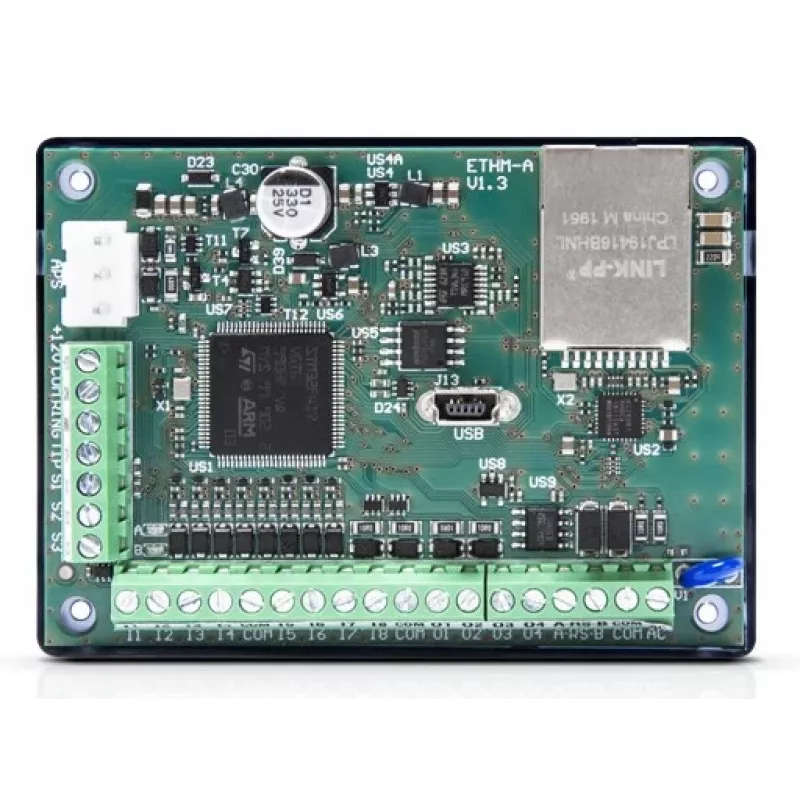

Pranešimų modulis SATEL ETHM-A apsaugos signalizacijos sistemoms, 12 V, 80 mA, 83×26×60 mm

SATEL ETHM-A – tai pranešimų modulis, skirtas apsaugos signalizacijos sistemoms ir automatizavimo sprendimams. Jis leidžia perduoti įvykių informaciją, jutiklių duomenis ir valdymo signalus tinkle, taip pat nuotoliniu būdu stebėti sistemas bei gauti pranešimus mobiliaisiais įrenginiais. Modulis jungiamas prie signalizacijos valdiklio arba automatizavimo valdiklio per Ethernet arba USB sąsają.

Pagrindiniai privalumai

Įrenginyje yra 8 programuojami įėjimai, kuriuos galima konfigūruoti kaip NO, NC arba analoginius, užtikrinant suderinamumą su įvairiais detektoriais ir jutikliais. 1-Wire skaitmeninių jutiklių magistralė leidžia prijungti iki 8 temperatūros ar kitų matavimo detektorių. Keturi tranzistoriniai (atviro kolektoriaus) išėjimai skirti nuotoliniam įrenginių valdymui. Modulis palaiko PUSH pranešimus ir el. pašto perspėjimus. Programinė įranga atnaujinama vietoje arba nuotoliniu būdu naudojant SATEL įrankius.

Tinkamas naudojimas

• Integracija su SATEL signalizacijos valdikliais įvykių ataskaitoms ir nuotolinei būsenos stebėsenai
• Analoginių ir skaitmeninių jutiklių duomenų (temperatūros, drėgmės) rinkimas pastatų automatizavimui ar daiktų interneto programoms
• Nuotolinis įrenginių valdymas per tranzistorinius išėjimus iš mobiliųjų programėlių ar valdymo programinės įrangos
• PUSH pranešimų ir el. pašto perspėjimų siuntimas operatoriams ar galutiniams vartotojams

Pagrindinės techninės charakteristikos

• Maitinimo įtampa: 12 V
• Tipinė srovė: 80 mA
• Matmenys: 83 × 26 × 60 mm
• Įėjimai: 8 programuojami (NO / NC / analoginiai)
• Skaitmeninių jutiklių magistralė: 1-Wire, iki 8 detektorių, maks. ilgis 30 m
• Išėjimai: 4 tranzistoriniai (atviras kolektorius)
• Tinklo sąsajos: Ethernet (nuotoliniam ryšiui) ir USB (vietinei konfigūracijai)
• Pranešimai: PUSH ir el. paštas
• Nuotolinis programinės įrangos atnaujinimas per UpServ

Kaip naudoti

Prijunkite ETHM-A prie 12 V maitinimo šaltinio ir sujunkite su signalizacijos valdikliu arba automatizavimo valdikliu per Ethernet arba USB sąsają. Konfigūruokite 8 įėjimus pagal prijungtus įrenginius – pasirinkite NO, NC arba analoginį režimą. Prie 1-Wire magistralės junkite detektorius aplinkos parametrų matavimui. Priskirkite išėjimus nuotolinio valdymo užduotims ir sukonfigūruokite pranešimų siuntimą per GX Soft įrankį. Naudokite GX Soft asmeniniame kompiuteryje įėjimų/išėjimų elgsenai, tinklo nustatymams ir integracijai su SATEL stebėjimo paslaugomis programuoti.

Rekomendacijos

Patikimam veikimui montuokite ETHM-A sausoje patalpoje su stabilia 12 V įtampa ir tinklo prieiga. Laikykitės rekomenduojamo 1-Wire magistralės ilgio ir naudokite suderinamus detektorius. Konfigūracijai ir programinės įrangos atnaujinimams naudokite oficialius GX Soft ir UpServ įrankius, kad užtikrintumėte suderinamumą su SATEL valdikliais ir GX CONTROL mobiliąja programėle.
