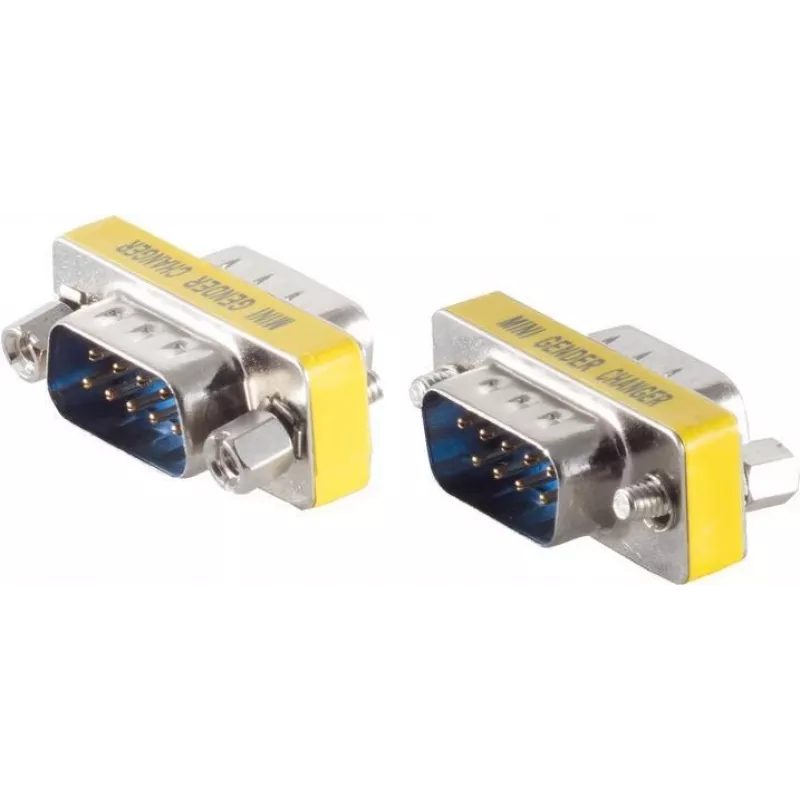

Lyčių keitiklis ShiverPeaks 78253 — 2×9 kontaktų SUB‑D jungties adapteris

ShiverPeaks 78253 yra kompaktiškas pasyvus adapteris, skirtas sujungti du DB9 jungtis ir pakeisti jų lytį. Šis įrenginys leidžia tiesiogiai mechaniškai konvertuoti vyrišką jungtį į moterišką ir atvirkščiai, nekeičiant kontaktų priskyrimo. Jis idealiai tinka RS‑232 nuosekliosioms sąsajoms ir senesnių periferinių įrenginių prijungimui, kai reikia greitai pritaikyti kabelius ar įrenginius be litavimo ar papildomų įrankių.

Privalumai

Adapteris pasižymi mažais matmenimis ir žemo profilio konstrukcija, todėl patogus naudoti ankštose erdvėse ir trumpuose kabelių ruožuose. Kaip pasyvus įrenginys, nereikalauja maitinimo ar konfigūravimo, išlaiko standartinį RS‑232 signalų išdėstymą. Dėl paprastos konstrukcijos sumažėja galimų gedimų skaičius, o jungčių keitimas tarp kryžminių ir tiesioginių nuosekliųjų kabelių tampa greitas ir patogus.

Tinka

• Trumpam dviejų DB9 nuosekliųjų kabelių sujungimui
• Senesnių RS‑232 periferinių įrenginių prijungimui prie modernių nuosekliųjų kabelių
• Jungčių lyties keitimui, kad įrenginiai tinkamai susijungtų be laidų perjungimo
• Laikinam perjungimui ir trikčių šalinimui vietoje

Pagrindinės techninės specifikacijos

• Jungties tipas: 2 × 9 kontaktų SUB‑D (DB9)
• Funkcija: lyties keitiklis – keičia vyrišką/moterišką jungties orientaciją
• Signalo suderinamumas: RS‑232 ir kitos 9 kontaktų nuosekliosios sąsajos su standartiniu kontaktų priskyrimu
• Forma: kompaktiškas, žemo profilio tiesinis adapteris
• Montavimas: kišamas, nereikia įrankių

Naudojimas

Sulygiuokite adapterio DB9 jungtis su atitinkamomis vyriškomis ar moteriškomis jungtimis ant kabelių ar įrenginių ir spauskite, kol jungtys užsifiksuos. Jei įranga turi tvirtinimo varžtus, juos priveržkite, kad būtų stabilus mechaninis ryšys. Adapteris nekeičia kontaktų priskyrimo, todėl prieš naudojimą įsitikinkite, kad abi pusės naudoja suderinamą RS‑232 kontaktų išdėstymą. Norėdami nuimti adapterį, atlaisvinkite varžtus ir švelniai traukite jungtis.

Rekomendacijos

Naudokite adapterį trumpiems, tiesioginiams sujungimams ir laikinam pritaikymui; venkite didelių mechaninių apkrovų ar naudojimo kaip nuolatinio prailginimo ten, kur reikalinga tvirta kabelio ekranavimo ar aplinkos apsauga. Dirbdami su RS‑232 įranga, patikrinkite įrenginių kontaktų priskyrimą ir įžeminimo praktikas, kad užtikrintumėte signalo vientisumą.
