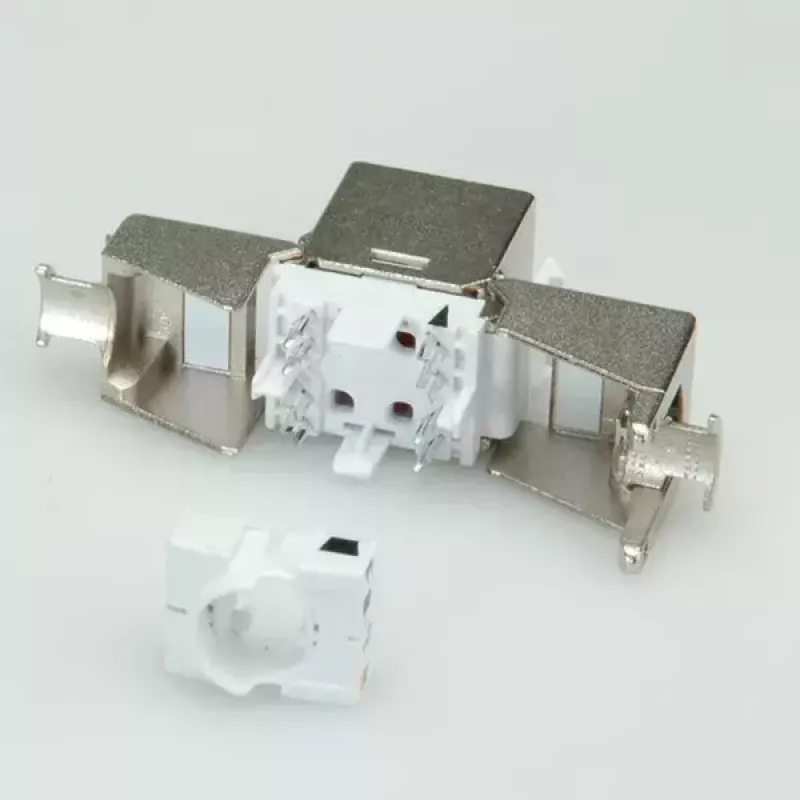

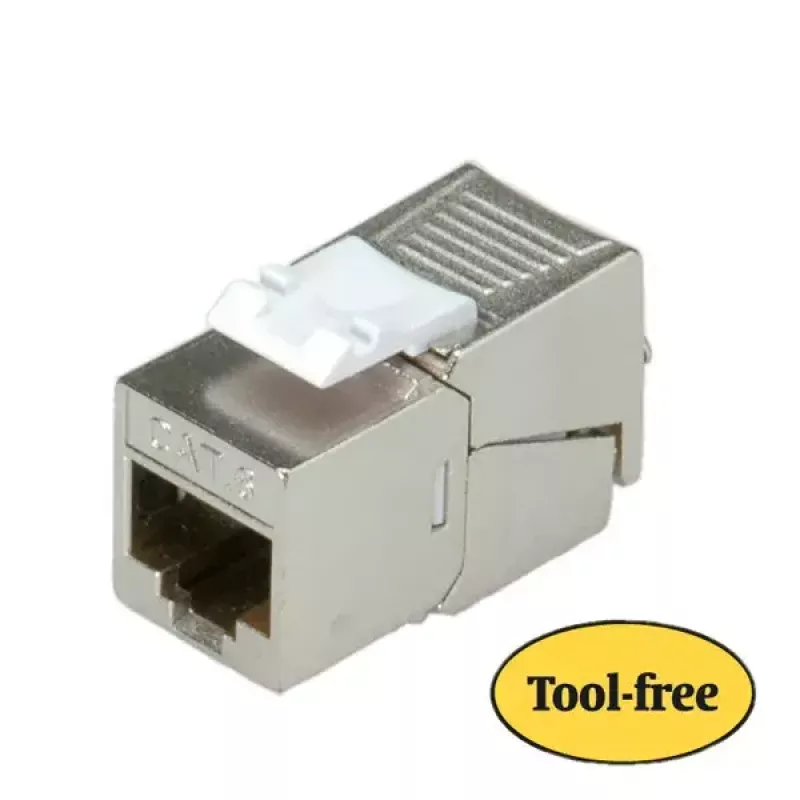

Keystone lizdas ROLINE Cat.6/Class E 26.11.0377 sidabrinis

ROLINĖ Cat.6/Class E 26.11.0377 sidabrinis keystone lizdas yra ekranuotas, beįrankis RJ-45 jungties modulis, skirtas naudoti ekranuotose Cat.6/Class E struktūrinėse kabelinėse sistemose. Jis montuojamas į 19" keystone pataisų skydelius ir suderinamus įleidžiamus sieninius lizdus, palaiko standartinį EIA/TIA 568 spalvų kodavimą. Kompaktiškas sidabrinis korpusas tinka montuoti ribotos erdvės sąlygomis, kai reikalingas ekranuotas ryšys.

Privalumai

Šis keystone lizdas užtikrina ekranuotą Cat.6/Class E kabelio užbaigimą be įrankių, sutrumpindamas montavimo laiką. Spalvų kodavimas pagal EIA/TIA 568 standartą leidžia lengvai suvesti laidus, o lizdas suderinamas su standartiniais RJ-45 pataisų skydeliais ir sieninėmis plokštėmis. Gamintojas patvirtino 100 m kanalo atitiktį Class E našumo reikalavimams.

Tinka

• Ekranuotoms Cat.6/Class E struktūrinėms kabelinėms instaliacijoms
• 19" keystone pataisų skydeliams (skydelis įsigyjamas atskirai)
• Įleidžiamiems sieniniams lizdams ir keystone suderinamiems išvadams
• Tinklo įrangai, reikalaujančiai ekranuotų RJ-45 užbaigimų iki Class E

Pagrindinės specifikacijos

• Modelis: ROLINE Cat.6/Class E Keystone lizdas, MPN 26.11.0377
• Jungties tipas: RJ-45 keystone, ekranuotas
• Kabelinė klasė: Cat.6 / Class E
• Surinkimas: Be įrankių
• Spalvų kodavimas: EIA/TIA 568 standartas
• Korpuso spalva: Sidabrinė
• EAN: 7611990111008

Kaip naudoti

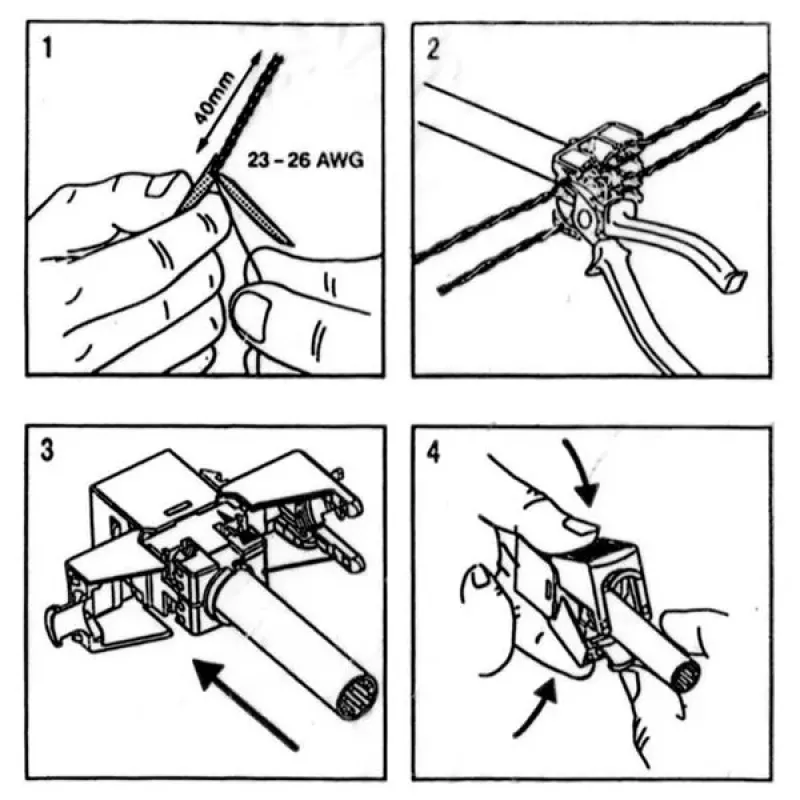

Įkiškite ekranuoto Cat.6 kabelio laidininkus į keystone lizdą pagal ant lizdo atspausdintą EIA/TIA 568 laidų suvedimo spalvų schemą, tada atlikite beįrankį surinkimą, kad užfiksuotumėte laidus. Užfiksuotą keystone lizdą įstatykite į suderinamą 19" keystone pataisų skydelį arba tuščią įleidžiamą sieninį lizdą. Prijunkite standartinius ekranuotus RJ-45 pataisų laidus prie lizdo tinklo ryšiams.

Rekomendacijos

Norint užbaigti ekranuotą Cat.6/Class E instaliaciją, naudokite ROLINE S/FTP Cat.6 kabelį (solid AWG23), suderinamus tuščius įleidžiamus sieninius lizdus ir ekranuotą 19" keystone pataisų skydelį. Gamintojo testai patvirtina Class E atitiktį 100 m kanale, kai naudojami suderinami ROLINE komponentai.
