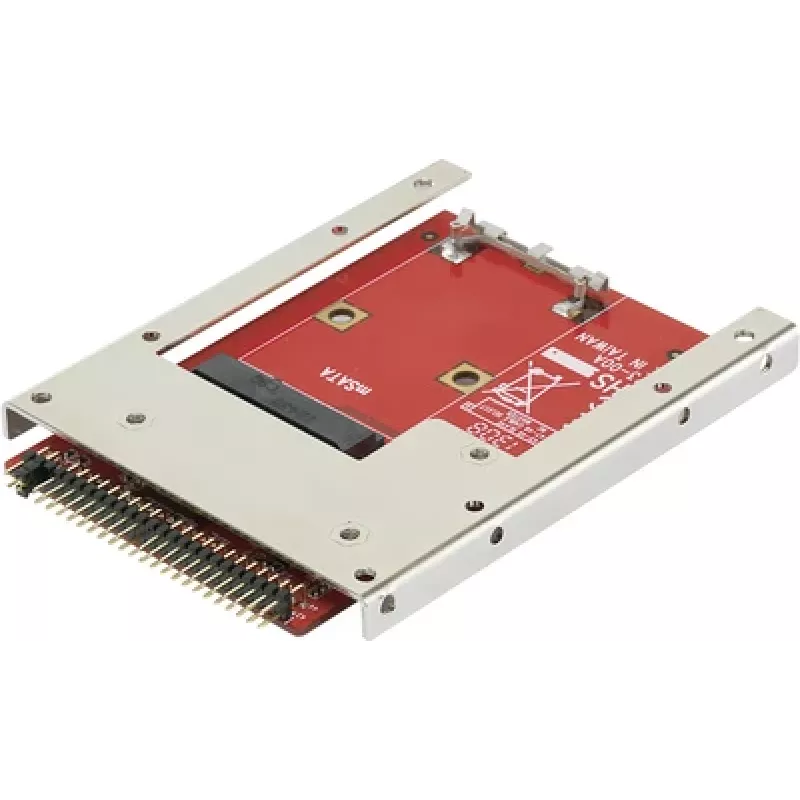

Konverteris sąsajoms Renkforce IDE mSATA 28554C162A, skirtas mSATA SSD prijungti prie IDE

Renkforce IDE mSATA 28554C162A konverteris leidžia prijungti mSATA kietojo kūno diskus prie sistemų, turinčių IDE (PATA) sąsają. Šis adapteris skirtas moderniems mSATA SSD įdiegti į senesnius stalinius kompiuterius, pramoninius valdiklius ar senesnius nešiojamuosius kompiuterius, kuriuose nėra SATA ar mSATA jungčių. Jis veikia kaip fizinis ir protokolinis tiltas, leidžiantis mSATA modulį atpažinti ir naudoti IDE pagrindinėje sistemoje, supaprastinant saugyklos atnaujinimą, remontą ir duomenų perkėlimą įrenginiuose, kuriuos būtina išlaikyti.

Privalumai

Konverteris yra kompaktiškas, telpa esamuose diskų lizduose ar adapterių angose be didelių techninės įrangos pakeitimų. Jis išlaiko mSATA SSD našumo charakteristikas, atsižvelgiant į IDE sąsajos apribojimus, ir sumažina poreikį keisti senas pagrindines plokštes ar valdiklius. Įrenginys yra pasyvus ir nereikalauja specialių tvarkyklių daugumoje BIOS valdomų IDE sistemų, todėl integracija yra paprasta techninės priežiūros specialistams ir sistemų integratoriams.

Tinka

• Senesnių stalinių kompiuterių atnaujinimui į SSD keičiant tik diską, o ne pagrindinę plokštę
• Pramoninių ar įterptinių sistemų, turinčių tik IDE/PATA jungtis, remontui
• Duomenų perkėlimui iš senų mašinų į modernius mSATA modulius atsarginei kopijai ar klonavimui
• Testavimui ar darbui su mSATA disku IDE sistemoje

Pagrindinės techninės specifikacijos

• Sąsaja: mSATA (SSD) → IDE (PATA)
• Palaikoma forma: mSATA modulis
• Maitinimas: standartinė IDE maitinimo jungtis iš pagrindinės sistemos
• Duomenų perdavimo suderinamumas: veikia pagal IDE/PATA protokolo ribas
• Fizinė jungtis: 44 kontaktų/40 kontaktų IDE suderinama jungtis arba atitinkamas adapterio laidas
• Montavimas: kompaktiškas adapteris, tinkamas montuoti viduje diskų lizduose ar ant laikiklių

Kaip naudoti

Įstatykite mSATA SSD į adapterio lizdą ir pritvirtinkite pagal modulio tvirtinimo taškus. Prijunkite adapterį prie pagrindinės sistemos IDE juostiniu kabeliu ir atitinkamu maitinimo laidu iš maitinimo šaltinio. Įjunkite sistemą ir, jei reikia, BIOS nustatykite IDE įrenginio aptikimą; mSATA SSD turėtų būti matomas kaip IDE saugojimo įrenginys. Jei reikia, naudokite standartinius disko valdymo ar klonavimo įrankius, kad sukurtumėte skaidinius, suformatuotumėte ar perkeltumėte duomenis į naują diską. Vadovaukitės pagrindinės sistemos instrukcija dėl BIOS nustatymų, susijusių su disko režimu arba master/slave konfigūracija.

Rekomendacijos

Prieš montuodami patikrinkite pagrindinės sistemos BIOS suderinamumą su nestandartiniais IDE įrenginiais ir įsitikinkite, kad mSATA modulio talpa bei galia yra palaikoma. Dirbkite įžemintoje darbo vietoje, tvarkydami SSD ir adapterį, o prieš perkeldami duomenis sukurkite atsarginę kopiją. Pramoniniams įrenginiams užtikrinkite mechaninį fiksavimą ir tinkamą kabelių vedimą, kad išvengtumėte vibracijos ar atsijungimo.
