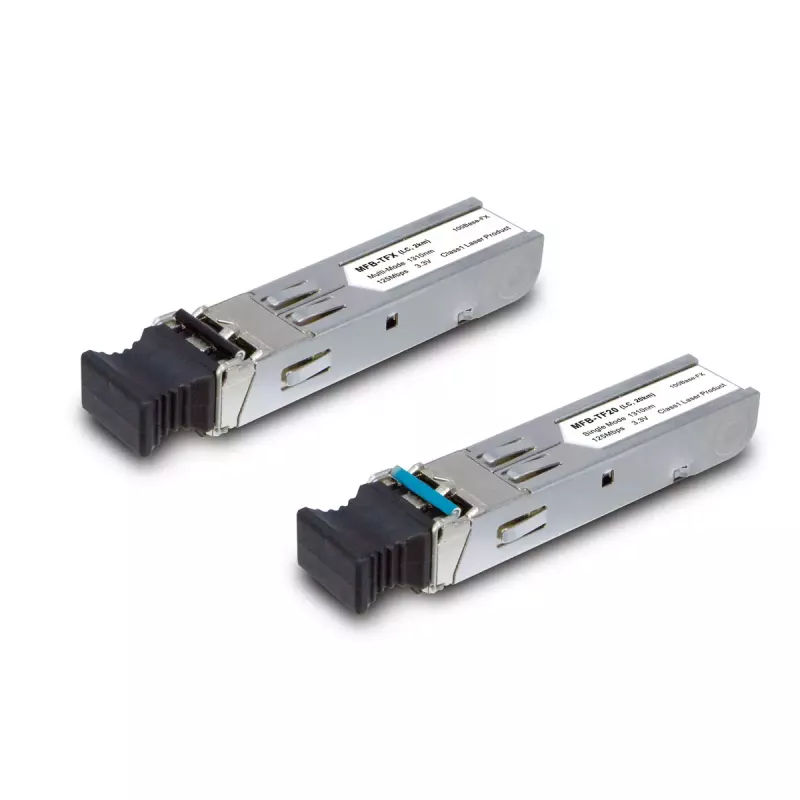

SFP optinis modulis PLANET MFB-F20, 100 Mbit/s, 1310 nm, iki 60 km

PLANET MFB-F20 yra SFP optinis siųstuvas-imtuvas, skirtas 100 Mbit/s spartos dvipusiam ryšiui optiniu kabeliu. Modulis atitinka SFP MSA (Multisource Agreement) standartą, yra karštai keičiamas ir tinka įrenginiams su SFP MSA lizdais. Naudojant 1310 nm FP lazerinį diodą, šis modulis palaiko perdavimo atstumus iki 2 km daugiamodiu ir iki 60 km vienmodiu pluoštu. MFB-F20 priklauso MFB-T serijai, skirta pramoniniam Ethernet naudojimui, užtikrinant patikimą veikimą plačiame temperatūrų diapazone (-40 °C iki 75 °C) ir atsparumą elektriškai bei klimatiškai sudėtingoms aplinkoms.

Privalumai

MFB-F20 siūlo standartinę SFP formos faktoriaus sąsają ir karšto keitimo patogumą, leidžiantį greitai pakeisti modulius neatjungiant maitinimo. 1310 nm FP lazeris užtikrina ilgus ryšio atstumus tiek daugiamodžiu, tiek vienmodžiu pluoštu. Įrenginys sukurtas plačiam pramoniniam temperatūrų diapazonui, užtikrinant stabilų veikimą atšiauriomis elektros ir klimato sąlygomis. Metalinis korpusas suteikia ilgaamžiškumą ir elektromagnetinį atsparumą, tinkamą tinklo įrangai.

Tinka

• 100Base-FX jungtims įmonių ir pramoniniuose tinkluose
• Ilgiems optiniams ryšiams iki 60 km vienmodžiu pluoštu
• Trumpesniems atstumams iki 2 km daugiamodžiu pluoštu
• Aplinkoms, kuriose reikalingas platus darbinis temperatūrų diapazonas (-40 °C iki 75 °C)
• Sistemoms su SFP MSA suderinamais lizdais, kuriems reikalingi karštai keičiami siųstuvai-imtuvai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (Small Form-factor Pluggable)
• Duomenų sparta: 100 Mbit/s
• Bangos ilgis: 1310 nm (FP lazerinis diodas)
• Maksimalus atstumas: iki 2 km daugiamodžiu pluoštu; iki 60 km vienmodžiu pluoštu
• Darbinė temperatūra: -40 °C iki 75 °C
• Formos faktorius: SFP MSA suderinamas, karštai keičiamas
• Gaminio spalva: Metalinė
• Gamintojo dalies numeris (MPN): MFB-F20
• EAN: 4711213688836

Kaip naudoti

Įstatykite MFB-F20 modulį į SFP MSA suderinamą lizdą pagrindiniame įrenginyje, kol šis yra įjungtas, jei palaikoma karšto keitimo funkcija. Prijunkite atitinkamą vienmodį arba daugiamodį optinį kabelį prie modulio optinės jungties, įsitikindami, kad jungties tipas ir poliškumas yra teisingi. Patikrinkite pagrindinio įrenginio ryšio nustatymus, kad jie atitiktų 100Base-FX parametrus. Stebėkite pagrindinio įrenginio prievado būsenos indikatorius arba valdymo sąsają, kad patvirtintumėte sėkmingą ryšį ir tinkamą veikimą.

Rekomendacijos

Naudokite vienmodį pluoštą ryšiams iki 60 km atstumu, o daugiamodį pluoštą – trumpesniems atstumams iki 2 km. Pasirinkite optines jungtis ir laidus, atitinkančius modulio optinę sąsają, ir laikykitės tinkamo kabelių valdymo, kad išvengtumėte lenkimo nuostolių. Montuojant ekstremaliomis klimato sąlygomis ar elektriškai triukšmingose vietose, vadovaukitės pagrindinės įrangos ir įžeminimo gairėmis, kad užtikrintumėte patikimą veikimą nurodytame -40 °C iki 75 °C diapazone.
