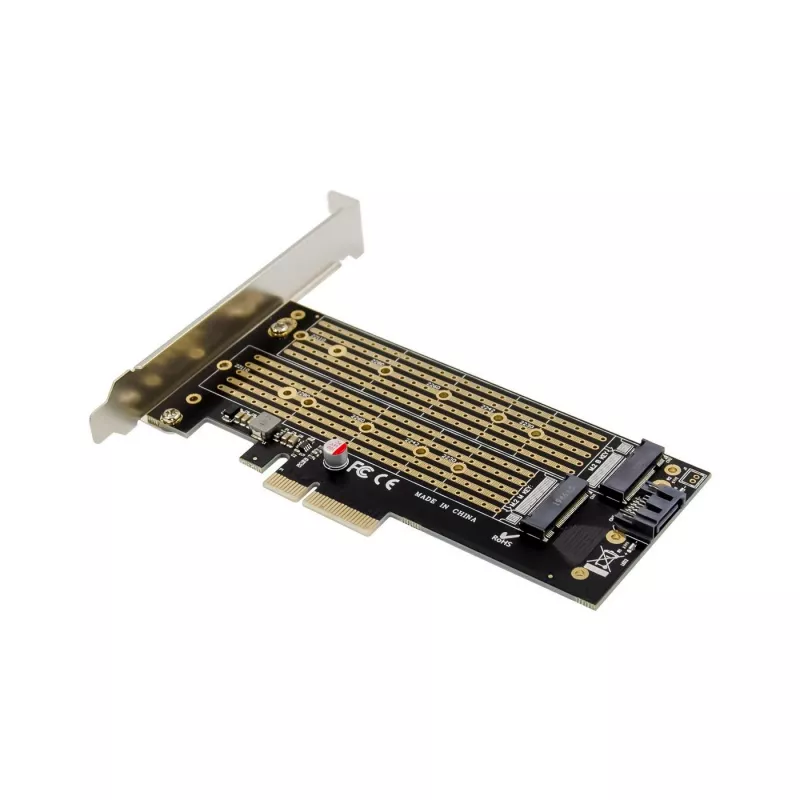

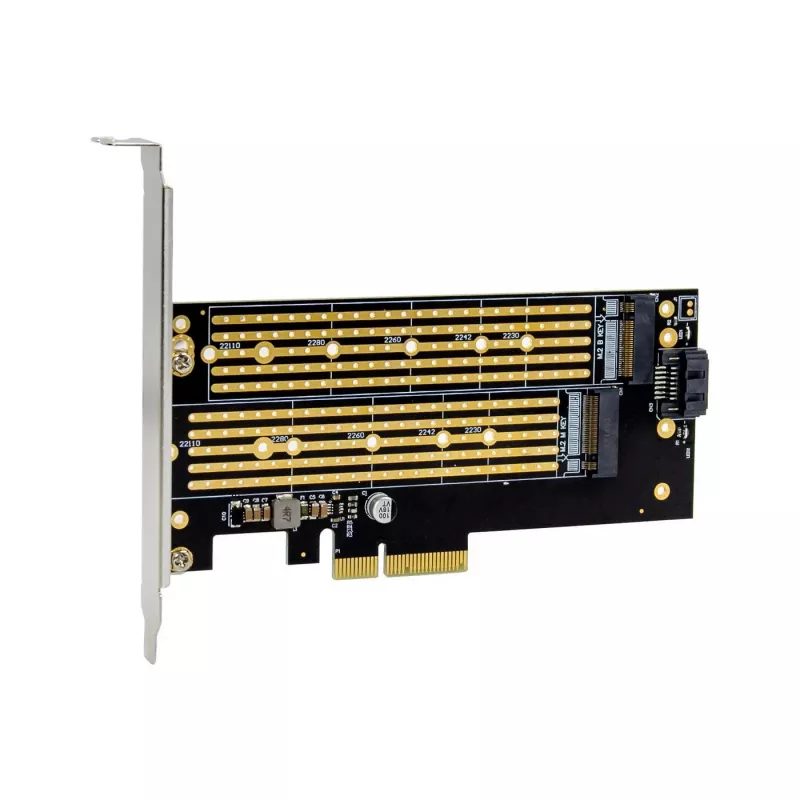

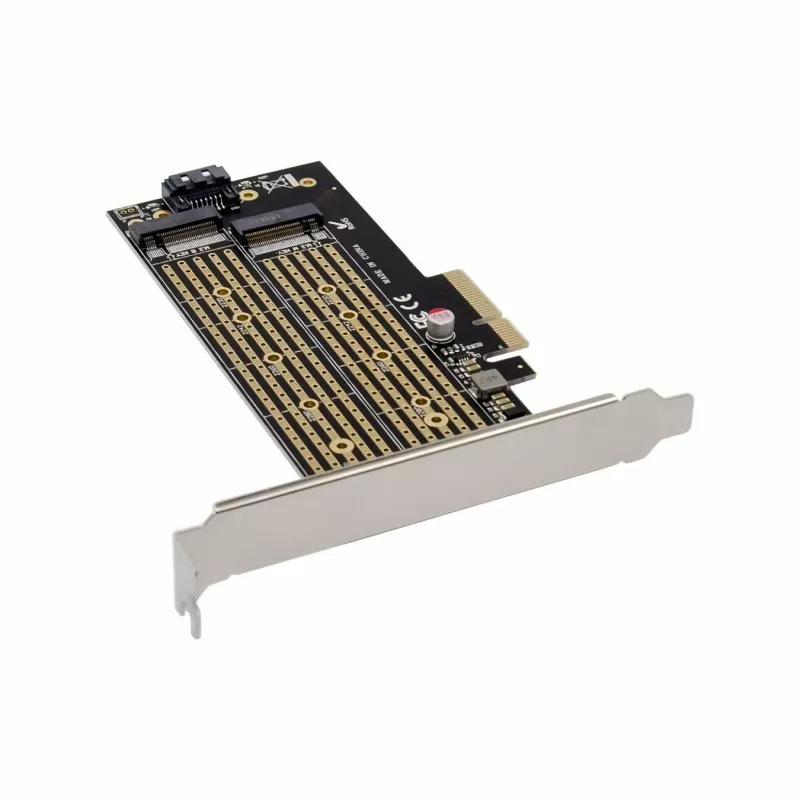

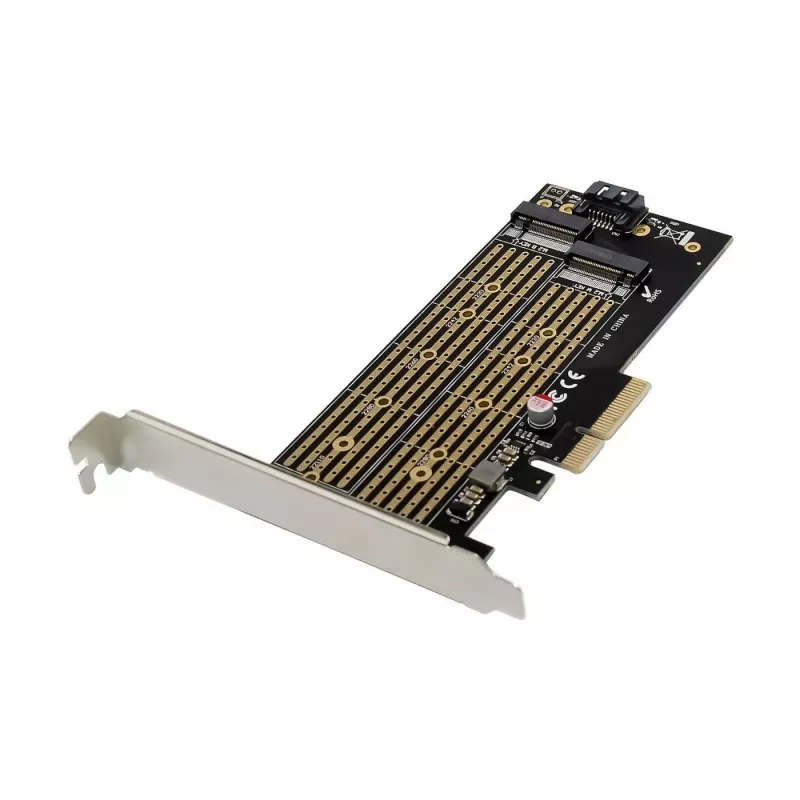

MicroConnect MC-PCIE-X4M2 vidinė M.2 sąsajos plokštė / adapteris

„MicroConnect MC-PCIE-X4M2“ – tai vidinė M.2 sąsajos plokštė, skirta NVMe arba SATA M.2 diskams įdiegti serveryje ar staliniame kompiuteryje per PCIe x4 lizdą. Ji palaiko PCIe 3.0 x4 pralaidumą NVMe diskams ir suteikia SATA jungties galimybę SATA protokolo M.2 diskams, leidžiančią integraciją su pagrindinės plokštės SATA prievadais naudojant SATA kabelį. Tai lengva, pasyviai aušinama plėtotės plokštė, sukurta patikimam, tyliam darbui serverių aplinkoje, suderinama su „Windows 10“ ir „Windows Server 2012 R2“.

Privalumai

Adapteris palaiko tiek PCIe NVMe, tiek SATA protokolo M.2 SSD, užtikrindamas lankstų diskų suderinamumą. PCIe 3.0 x4 palaikymas suteikia didelį perdavimo pralaidumą NVMe diskams, o SATA v3.0 suderinamumas leidžia prijungti SATA M.2 diskus iki 6 Gbps greičiu. Pasyvus aušinimas ir kompaktiškas, lengvas dizainas (0,05 kg) užtikrina patikimą veikimą be papildomo triukšmo.

Kam tinka

• NVMe M.2 SSD pridėjimui prie serverių ar stalinių kompiuterių su laisvu PCIe x4 lizdu
• SATA protokolo M.2 diskų prijungimui prie pagrindinės plokštės SATA prievado per SATA kabelį
• Saityklos našumo atnaujinimui biuro ir pramogų sistemose
• Serverių aplinkoms, kurioms reikia tylių, pasyviai aušinamų plėtotės plokščių

Pagrindinės specifikacijos

• Gamintojas: MicroConnect
• Modelis: MC-PCIE-X4M2
• Pagrindinė sąsaja: PCIe (PCIe 3.0 x4)
• Išvesties sąsaja: M.2 (palaiko NVMe ir SATA protokolo M.2 SSD)
• SATA palaikymas: Serial ATA v3.0, iki 6 Gbps
• Svoris: 0,05 kg
• Spalva: Juoda
• Suderinamumas: „Windows 10“, „Windows Server 2012 R2“
• Aušinimas: Pasyvus

Kaip naudoti

Įdiekite „MicroConnect MC-PCIE-X4M2“ į laisvą PCIe x4 (ar didesnį) lizdą pagrindinėje plokštėje. NVMe M.2 diskams įstatykite M.2 NVMe SSD į plokštės M.2 lizdą ir pritvirtinkite pagal plokštės tvirtinimo tašką. SATA protokolo M.2 diskams uždėkite M.2 SATA SSD ant plokštės ir prijunkite SATA kabelį nuo plokštės prie laisvo pagrindinės plokštės SATA prievado. Po įdiegimo įsitikinkite, kad BIOS/UEFI atpažįsta įdiegtą diską, ir sukonfigūruokite operacinę sistemą („Windows 10“ ar „Windows Server 2012 R2“) pagal poreikį.

Rekomendacijos

Naudokite PCIe x4 ar didesnį lizdą pilnam NVMe našumui, prieš montuodami patikrinkite disko protokolą (NVMe vs SATA) ir užtikrinkite tinkamą sistemos įžeminimą montavimo metu. Siekiant geriausių rezultatų su NVMe diskais, jei reikia, įjunkite PCIe 3.0 x4 BIOS/UEFI ir patikrinkite tvarkyklių palaikymą operacinėje sistemoje.
