Jungtis METZ CONNECT 130B23-E

METZ CONNECT 130B23-E – tai modulinė Cat.6A RJ45 gnybtų jungtis, skirta profesionaliam tinklo kabelių užbaigimui. Ji pagaminta iš vientiso cinko liejinio korpuso, kuris yra daugkartinio naudojimo ir nereikalauja specialių įrankių. Ši jungtis idealiai tinka 10 GBit Ethernet, PoE, PoE+, UPoE bei HDBaseT sistemoms, užtikrinant patikimą ryšį net ir aukšto dažnio perdavime.

Pagrindiniai privalumai

• Montavimas be įrankių – IDC kontaktai ir įtempimo kompensavimo mechanizmas leidžia greitai ir patikimai užbaigti kabelį.
• Palaiko tiek vientisus (AWG 26/1–22/1), tiek vytinius (AWG 26/7–22/7) laidininkus.
• Atitinka Cat.6A (EA klasė) standartus, sertifikuota GHMT, veikia iki 500 MHz (komponentas iki 600 MHz, linija iki 800 MHz).
• 90° kabelio įvadas – patogus montavimui skydeliuose ir lizduose.

Techniniai duomenys

• Modelis: METZ CONNECT 130B23-E (BTR)
• Tipas: Modulinė Cat.6A RJ45 gnybtų jungtis, Keystone, 90° kabelio įvadas
• Laidininkų suderinamumas: AWG 26/1–22/1 (vientisi), AWG 26/7–22/7 (vytiniai)
• Korpusas: Vientisas, cinko lietinis, daugkartinio naudojimo
• Standartai ir sertifikavimas: GHMT Cat.6A PVP sertifikuota; atitinka ISO/IEC 11801 Ed.2.2, DIN EN 50173-1, TIA/EIA-568-C.2, IEC 60603-7-51; EA klasė iki 500 MHz; komponentas testuotas iki 600 MHz, linija iki 800 MHz
• Palaikomos paslaugos: 10 GBit Ethernet, PoE / PoE+ / UPoE, HDBaseT
• Spalva: sidabrinė
• Kiekis pakuotėje: 10 vnt.

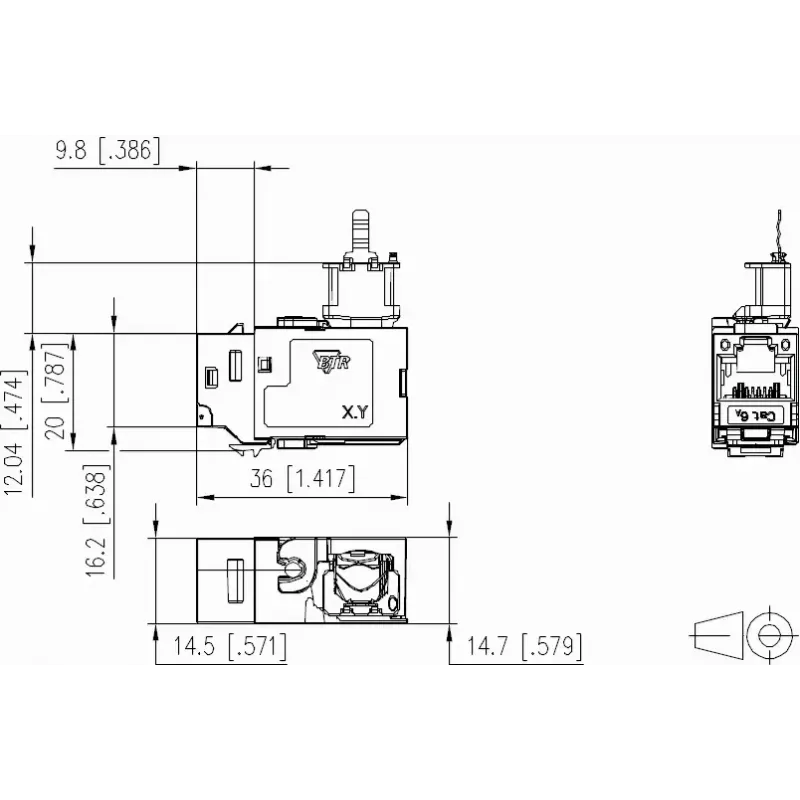

• Matmenys (gaminio): plotis 14,7 mm, gylis 36 mm, aukštis 32 mm
• RoHS: atitinka

Naudojimo rekomendacijos

Kabelio paruošimui nuimkite išorinį apvalkalą, išvyniokite poras tik tiek, kiek reikia, ir pagal ant dangtelio pažymėtą T568A arba T568B schemą įstatykite laidininkus į IDC angas. Užspauskite dangtelį – įtempimo kompensavimo mechanizmas automatiškai užfiksuoja kabelį. Įstatykite Keystone modulį į skydelį ar lizdą 90° kampu. Rekomenduojama naudoti nurodytų laidų skerspjūvių (AWG 26–22) ir vengti per didelio porų išvyniojimo.
