Keystone modulis LogiLink NK4010

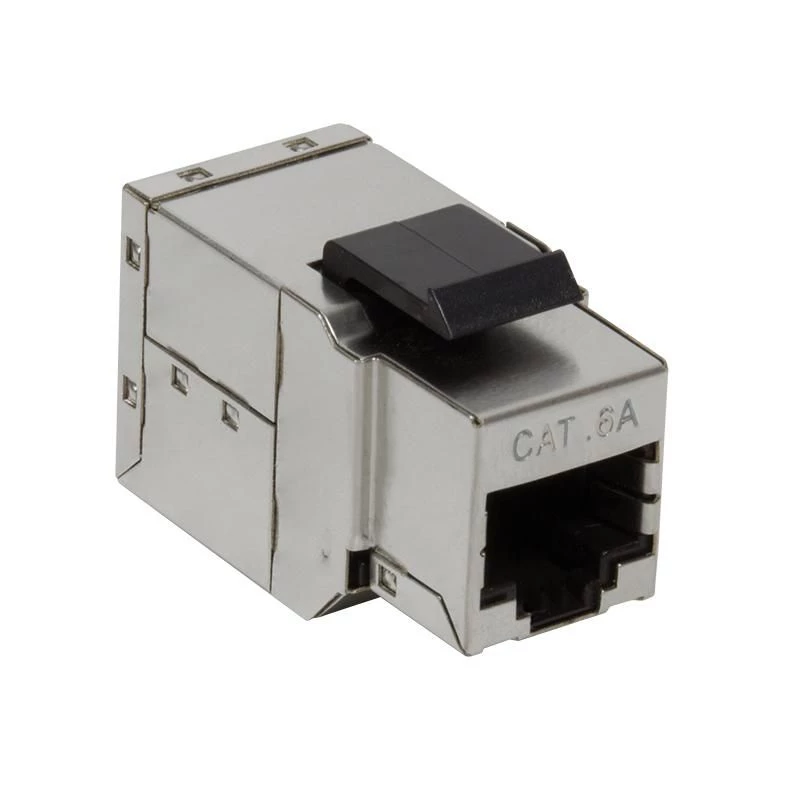

LogiLink NK4010 yra sidabrinis keystone modulis su dviem visiškai ekranuotais RJ45 lizdais, skirtas nuosekliam jungimui struktūrizuotuose kabeliniuose tinkluose. Jis palaiko iki 6A Class EA (500 MHz) našumo klasę ir atitinka ISO/IEC 11801 bei TIA/EIA 568C.2 standartus. Kompaktiškas, užspaudžiamas modulis (17,1 mm × 35,2 mm × 21,2 mm, apie 40 g) taupo vietą skydeliuose ir sieninėse rozetėse, kai reikalingos patikimos ekranuotos Ethernet jungtys.

Privalumai

Modulis užtikrina visiškai ekranuotas jungtis per du RJ45 prievadus, sumažindamas elektromagnetinius trikdžius aplinkoje, kur naudojami STP/FTP kabeliai. 6A Class EA 500 MHz reitingas garantuoja didelės spartos Ethernet programų palaikymą. Užspaudžiamas montavimas supaprastina įrengimą keystone suderinamuose skyduose ir rozetėse, o kompaktiškas sidabrinis korpusas dera prie standartinės montavimo estetikos.

Tinka

• Struktūrizuotų kabelių skyduose ir pataisų skyduose
• Sieninėse rozetėse ir kištukiniuose įdėkluose ekranuotam Ethernet
• Nuosekliam dviejų ekranuotų RJ45 kabelių sujungimui
• Programoms, reikalaujančioms ISO/IEC 11801 ir TIA/EIA 568C.2 atitikties

Pagrindinės specifikacijos

• Modelis: LogiLink NK4010
• 1 jungtis: RJ45 (ekranuota)
• 2 jungtis: RJ45 (ekranuota)
• Našumo klasė: 6A Class EA, 500 MHz
• Standartai: ISO/IEC 11801, TIA/EIA 568C.2
• Montavimas: Užspaudžiamas keystone
• Išmatavimai (P × G × A): 17,1 mm × 35,2 mm × 21,2 mm
• Svoris: 40 g
• Spalva: Sidabrinė
• Kaiščių konfigūracija: 1:1

Kaip naudoti

Įstatykite LogiLink NK4010 į suderinamą keystone angą, kol modulis užsifiksuos. Prijunkite ekranuotus RJ45 kištukus prie abiejų lizdų, kad sujungtumėte du Ethernet kabelius arba sukurtumėte praėjimą skydelyje ar rozetėje. Įsitikinkite, kad kabelių ekranavimas tinkamai užbaigtas modulyje, o įžeminimas atliktas pagal vietines instaliacijos gaires, kad ekranavimas veiktų efektyviai.

Rekomendacijos

Optimaliam veikimui naudokite ekranuotus vytos poros (STP/FTP) kabelius ir užtikrinkite tinkamą įžeminimą visoje instaliacijoje. Prieš montuodami patikrinkite suderinamumą su jūsų pataisų skydu ar sienine rozete ir vadovaukitės atitinkamais kabelių standartais (ISO/IEC 11801, TIA/EIA 568).
