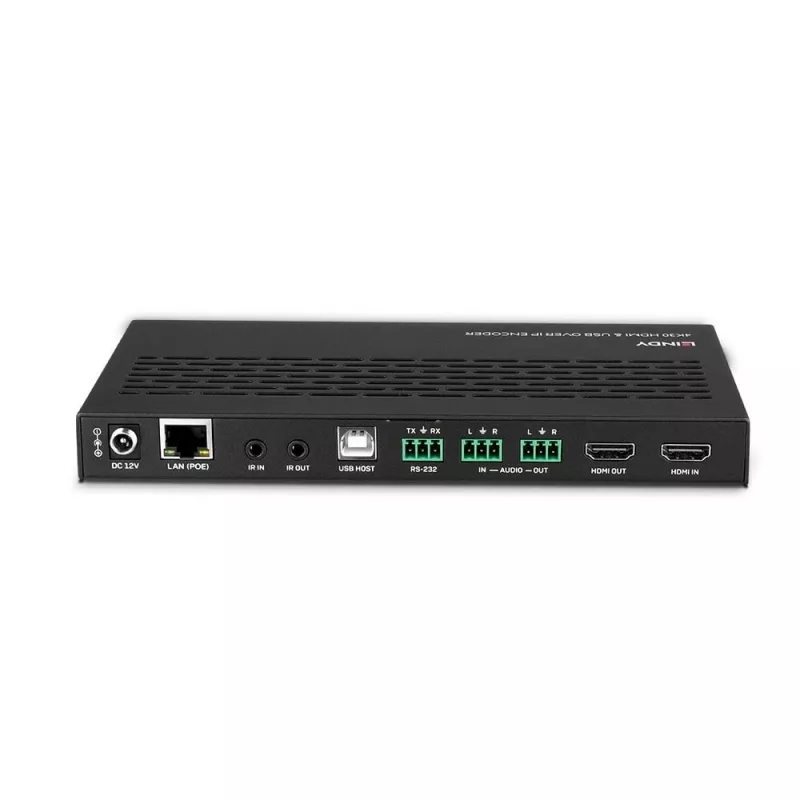

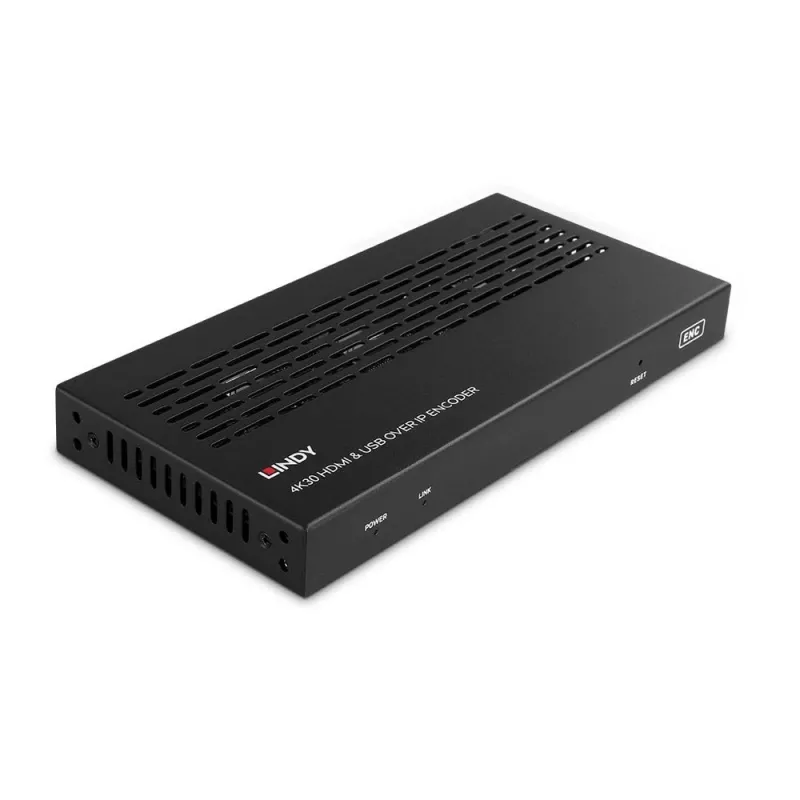

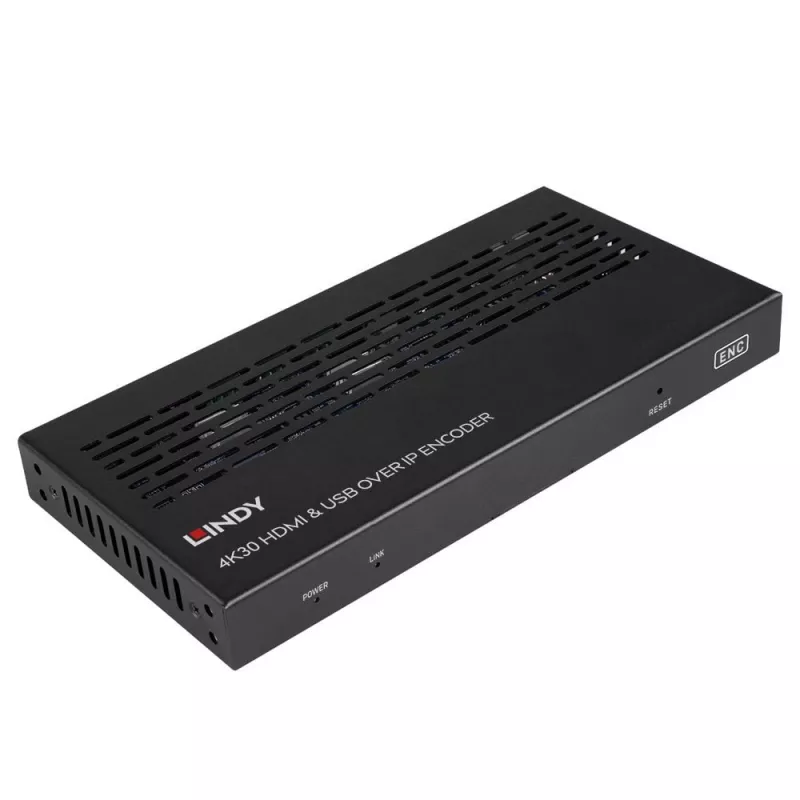

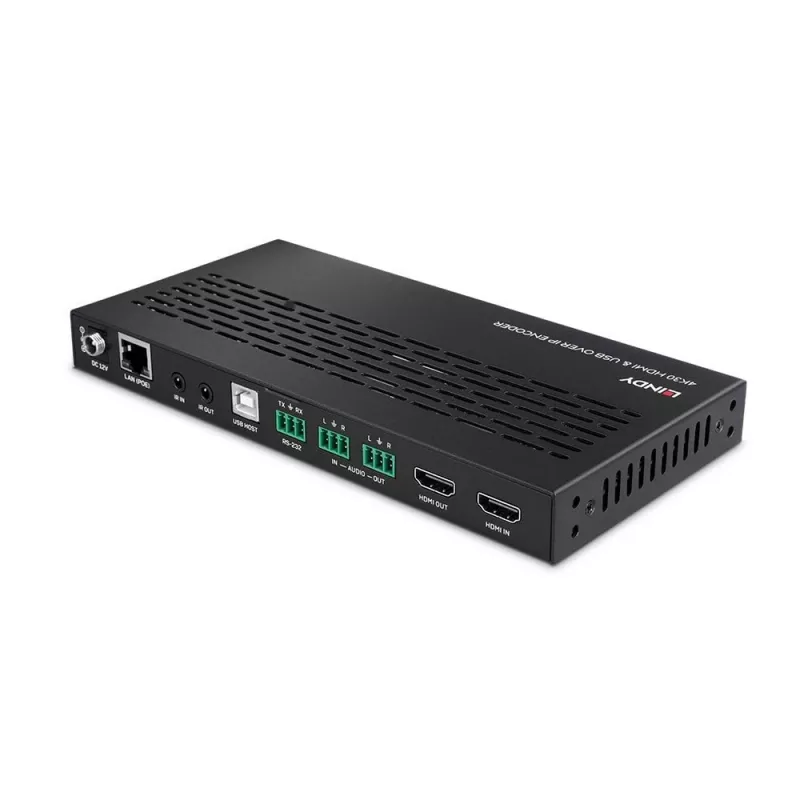

AV siųstuvas Lindy 4K30 HDMI ir USB per IP sistema – Enkoderis 3840 x 2160 pikselių

„Lindy 4K30 HDMI and USB over IP System – Encoder“ yra AV siųstuvas, skirtas vieno HDMI šaltinio (iki 3840 x 2160 pikselių) ir USB KVM signalų paskirstymui per IP tinklą. Šis enkoderis (MPN 38396) veikia kaip modulinės sistemos dalis, kurioje atskirai parduodami dekoderio ir valdiklio moduliai, todėl instaliaciją galima kurti ir plėsti pagal poreikius. Enkoderis jungiamas prie HDMI šaltinio (kompiuterio ar medijos leistuvo) ir prie 1G valdomo tinklo jungiklio naudojant Cat6 kabelį – taip garso/vaizdo ir USB duomenys perduodami nuotoliniams dekoderiams.

Privalumai

Enkoderis palaiko aukštos raiškos 4K30 vaizdo perdavimą ir USB KVM valdymą per standartinį 1G IP tinklą, su JPEG2000 pagrindiniu srautu bei H.264/H.265 papildomu srautu. Jis integruojamas su 3 lygio valdomu jungikliu, palaikančiu IGMP snooping ir 8K Jumbo kadrus, o maitinimas gali būti tiekiamas per PoE (jei palaikoma). Kompaktiški matmenys ir standartinis Cat6 kabelis supaprastina montavimą ir mastelio keitimą paskirstytoms AV bei KVM sistemoms.

Tinka

• Paskirstytoms AV instaliacijoms, kurioms reikia vieno šaltinio 4K30 perdavimo
• KVM per IP sprendimams, kai nuotolinės konsolės valdo kompiuterius prie dekoderių
• Vaizdo sienelių ar matricų konfigūracijoms su keliais dekoderiais
• Individualiems AV sprendimams, naudojantiems valdomą 1G tinklą su IGMP snooping

Pagrindinės specifikacijos

• Tipas: AV siųstuvas (enkoderis, MPN 38396)
• Maksimali raiška: 3840 x 2160 pikselių (4K30)
• HDMI įėjimai: 1
• HDMI išėjimai: 1 (per suporuotą dekoderį)
• Tinklas: RJ‑45, 1G per Cat6, reikalingas 3 lygio valdomas jungiklis su IGMP snooping ir 8K Jumbo kadrais
• USB sąsaja: USB Type‑B (KVM)
• Valdymas: RS‑232 ir API palaikymas trečiųjų šalių valdymo programoms
• Kodekų palaikymas: JPEG2000 pagrindinis srautas; H.264/H.265 papildomas srautas
• Maksimalus perdavimo atstumas: iki 100 m per Cat6
• Maitinimas: 12 V DC (PoE palaikomas, jei jungiklis suderinamas)
• Matmenys: 204 x 134 x 21,5 mm
• Svoris: 0,78 kg
• Spalva: juoda

Kaip naudoti

Prijunkite vieną HDMI šaltinį (kompiuterį, medijos leistuvą) prie enkoderio HDMI įėjimo, o enkoderį – prie 1G valdomo tinklo jungiklio naudodami Cat6 kabelį. Įdiekite atitinkamus dekoderių modulius prie ekranų ir prijunkite juos prie HDMI ekranų. Naudokite atskirą valdiklio modulį šaltinio ir ekrano maršrutizavimui bei multicast ar matricos paskirstymo konfigūravimui. Jei reikia, prijunkite USB Type‑B nuo enkoderio prie šaltinio KVM palaikymui, kad nuotolinės konsolės prie dekoderių galėtų valdyti prijungtą kompiuterį. Jei jungiklis palaiko PoE, įjunkite šią funkciją, kad enkoderis būtų maitinamas be išorinio maitinimo šaltinio.

Rekomendacijos

Patikimam veikimui naudokite 3 lygio 1G valdomą jungiklį su IGMP snooping ir 8K Jumbo kadrų palaikymu, laikykitės Cat6 kabelio ilgio iki 100 m vienai grandžiai ir įsitikinkite, kad naudojami suderinami dekoderio bei valdiklio moduliai. Prieš pasikliaudami PoE maitinimu, patikrinkite, ar jungiklis palaiko PoE.
