LevelOne SFP-3001 SFP siųstuvas-imtuvas, 1.25 Gbps, daugiamodis, 850 nm, 500 m

„LevelOne SFP-3001“ yra daugiamodis SFP siųstuvas-imtuvas, skirtas Gigabit Ethernet ir šviesolaidiniams kanalams. Jis palaiko dvipusį duomenų perdavimą iki 1,25 Gbps viena dvigubos skaidulos šerdimi ir yra suderinamas su 50/62,5 µm daugiamodiu šviesolaidžiu, užtikrinančiu ryšį iki 500–550 metrų. Modulis naudoja 850 nm VCSEL šviesos šaltinį, maitinamas viena +3,3 V įtampa ir atitinka pramonės standartus, tokius kaip IEEE 802.3z, MSA ir EN 60825-1 dėl lazerio saugos.

Privalumai

Kompaktiška SFP forma leidžia lengvai įdiegti karštojo prijungimo būdu, mažas energijos suvartojimas iš vienos +3,3 V linijos, o atitiktis Multi-Source Agreement (MSA) užtikrina platų suderinamumą. 850 nm VCSEL ir dvipusė LC jungtis suteikia patikimą daugiamodį šviesolaidinį ryšį, o modulis atitinka RoHS ir lazerio saugos 1 klasės reikalavimus.

Tinkamas naudojimas

• Gigabit Ethernet jungtys ir jungikliai
• Trumpo atstumo šviesolaidiniai kanalai duomenų centruose
• Tinklo įranga, kuriai reikalingi SFP karštojo prijungimo siųstuvai-imtuvai

Pagrindinės techninės specifikacijos

• Gamintojas: Levelone; Modelis: SFP-3001

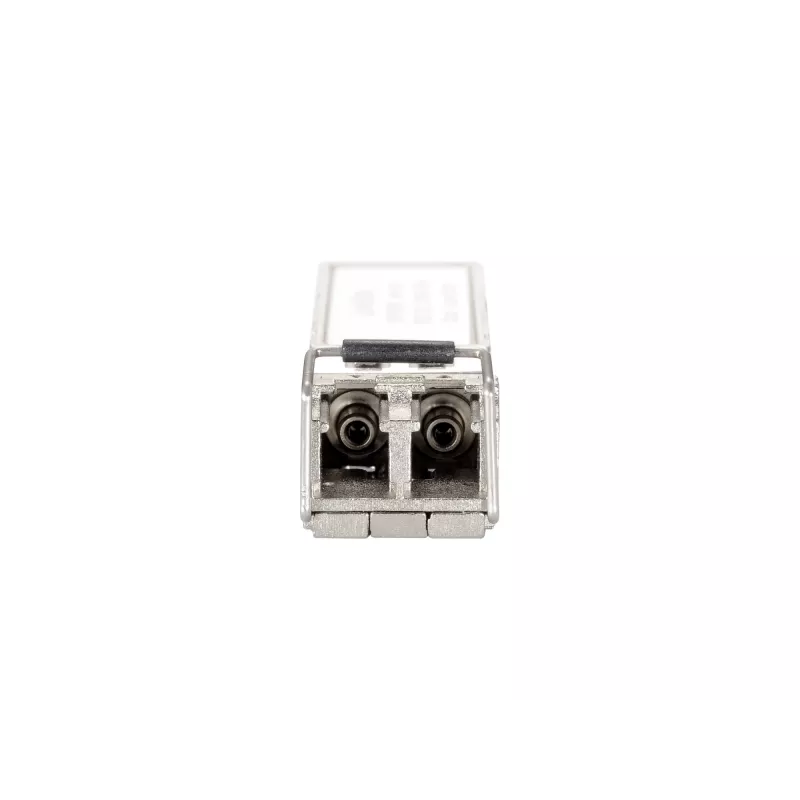

• Sąsajos tipas: SFP; Jungtis: Dvipusė LC
• Bangos ilgis: 850 nm VCSEL
• Maksimalus duomenų perdavimo greitis: 1,25 Gbps (1250 Mbit/s)
• Maksimalus atstumas (daugiamodis 50/62,5 µm): iki 500–550 m
• Maitinimas: Viena +3,3 V įtampa
• Standartai: IEEE 802.3z, MSA, EN 60825-1 (LASER 1 klasė), RoHS
• Matmenys: 57 mm × 12 mm × 13,7 mm; Svoris: 0,02 kg

Kaip naudoti

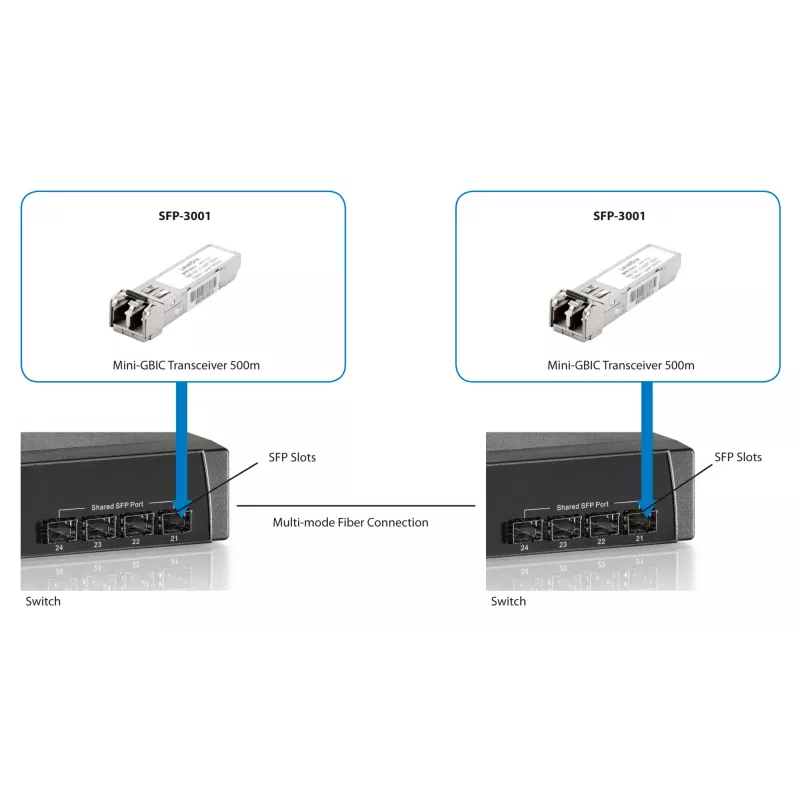

Įstatykite SFP-3001 modulį į suderinamą SFP lizdą jungiklyje, maršrutizatoriuje ar kitoje įrangoje, kol jis užsifiksuos; prijunkite dvipusį daugiamodį LC šviesolaidį (50/62,5 µm) prie modulio prievadų, atkreipdami dėmesį į TX/RX orientaciją. Maitinimas +3,3 V tiekiamas per pagrindinį įrenginį; papildomos konfigūracijos nereikia. Patikrinkite ryšio būseną per pagrindinio įrenginio šviesos diodus ar valdymo sąsają bei išbandykite greitį ir ryšį po įdiegimo.

Rekomendacijos

Naudokite šį siųstuvą-imtuvą su suderinamu daugiamodžiu šviesolaidžiu (50/62,5 µm) ir LC jungtimis, laikykite apsauginius dangtelius, kai nenaudojate, vadovaukitės EN 60825-1 lazerio saugos reikalavimais ir įsitikinkite, kad pagrindinis įrenginys palaiko SFP MSA modulius bei reikiamą ryšio greitį.
