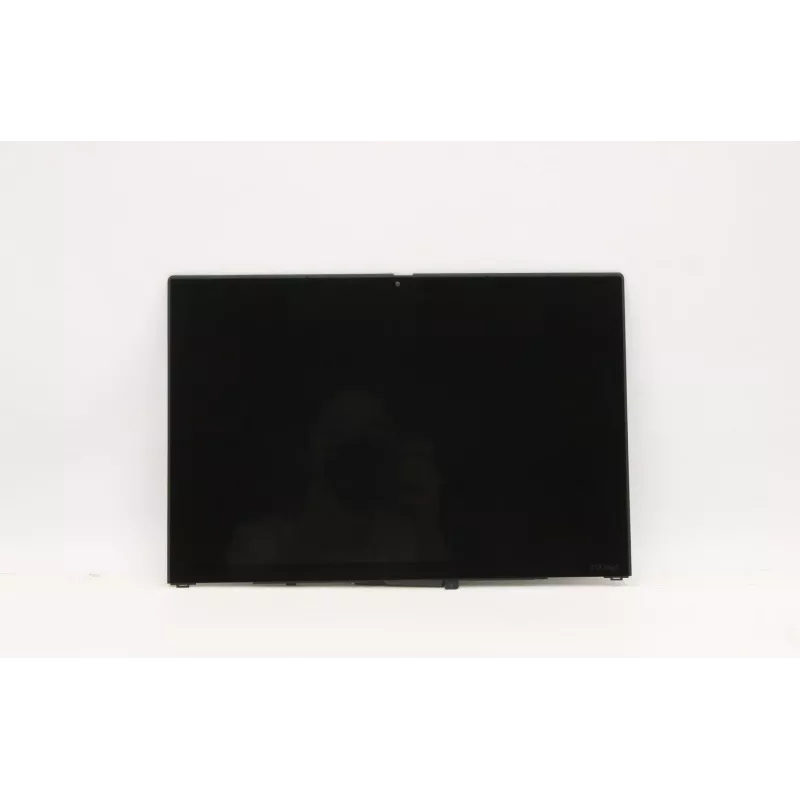

LCD ekrano modulis WUXGA, skirtas Lenovo (MPN 5D11U36990)

Šis WUXGA LCD ekrano modulis yra tiesioginis pakeitimas, skirtas suderinamuose Lenovo nešiojamuosiuose kompiuteriuose ir monitoriuose. Jis suteikia gimtąją WUXGA raišką (1920 × 1200) ir yra skirtas remontui, atnaujinimui ar OEM techninei priežiūrai. Modulis atkuria ekrano funkcionalumą, kai originalus WUXGA skydelis sugedo arba yra keičiamas.

Privalumai

Šis WUXGA LCD pakeitimas užtikrina aukštą pikselių tankį ir aiškų vaizdą, tinkamą produktyvumo ir daugialypės terpės užduotims. Skydelis palaiko 16:10 formato santykį, būdingą WUXGA formatui, suteikdamas papildomą vertikalią darbo erdvę, palyginti su 16:9 variantais. Sukurtas suderinamumui su konkrečia Lenovo technine įranga, modulis supaprastina montavimą ir sumažina papildomų adapterių poreikį standartinio remonto metu.

Tinka

• Lenovo nešiojamųjų kompiuterių, kuriuose iš pradžių buvo WUXGA ekranas, taisymui
• Atnaujinimo projektams, siekiant atkurti ekrano veikimą
• Techninei priežiūrai ir įgaliotiems OEM keitimo darbams
• Dirbtuvėms, kurioms reikia identiško WUXGA pakeitimo skydelio

Pagrindinės specifikacijos

• Skydelio tipas: WUXGA LCD, 16:10 formato santykis
• Gimtoji raiška: 1920 × 1200 pikselių
• Formos faktorius: standartinis nešiojamojo kompiuterio ekrano modulis, tinkamas tiesioginiam keitimui
• Paskirtis: remontas, atnaujinimas ir OEM techninė priežiūra

Kaip naudoti

Prieš montuodami patikrinkite fizinius matmenis, jungties tipą ir tvirtinimo taškus tiksliame įrenginyje, kad užtikrintumėte suderinamumą. Išjunkite nešiojamąjį kompiuterį ir, jei reikia, atjunkite bateriją. Nuimkite rėmelį ir esamą ekrano mazgą vadovaudamiesi gamintojo išmontavimo instrukcijomis, laikydamiesi elektrostatinės iškrovos atsargumo priemonių. Atjunkite ekrano kabelį nuo pagrindinės plokštės, pakeiskite seną skydelį nauju WUXGA moduliu, vėl prijunkite ekrano kabelį ir surinkite įrenginį. Įjunkite maitinimą ir patikrinkite ekrano veikimą bei lygiavimą prieš baigdami surinkimą.

Rekomendacijos

Naudokite švarioje, statinės elektros neturinčioje darbo vietoje ir laikykitės elektronikos remonto saugos gairių. Po montavimo patikrinkite tvarkyklių ir programinės įrangos suderinamumą bei išbandykite skydelį esant skirtingiems ryškumo ir įvesties lygiams. Jei abejojate dėl tinkamumo ar jungties suderinamumo, pasitarkite su technine dokumentacija arba kvalifikuotu techniku.
