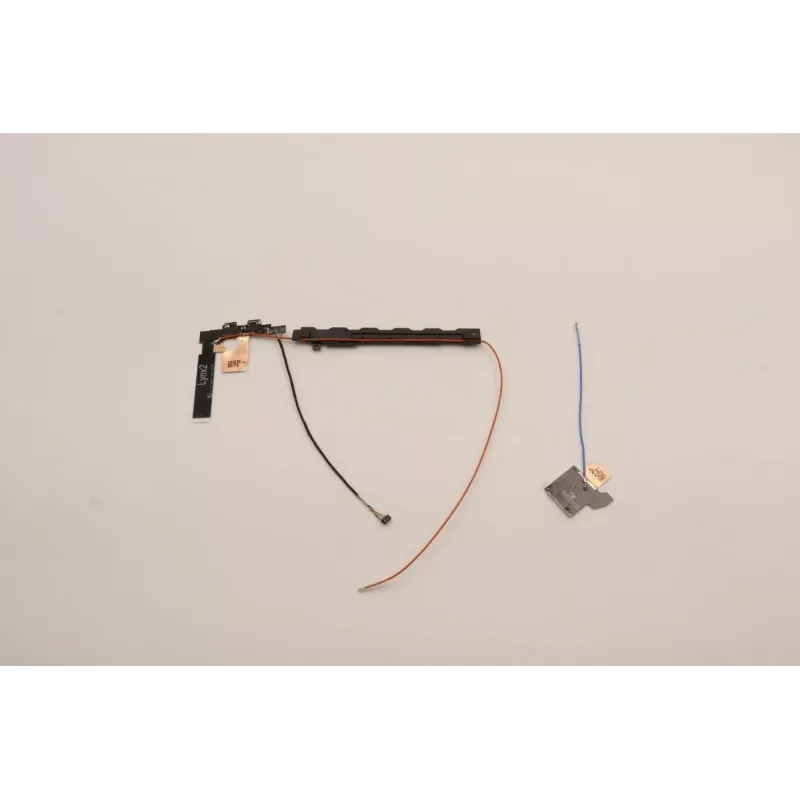

Vidinė korinio ryšio antenų rinkinys Lenovo 5A30Z88213, skirta WWAN moduliams

„Lenovo“ WWAN antenų rinkinys 5A30Z88213 – tai vidinis korinio ryšio antenų komplektas, skirtas montuoti į suderinamus „Lenovo“ nešiojamuosius kompiuterius ir įrenginius, siekiant suteikti mobiliojo plačiajuosčio ryšio galimybę. Rinkinį sudaro antenų kabeliai ir jungtys, kurios sąveikauja su WWAN moduliais, užtikrinančiais patikimą 3G/4G/LTE signalo priėmimą ir duomenų perdavimą. Tai OEM pakeitimo, remonto ar atnaujinimo komponentas, naudojamas atkuriant arba pridedant WWAN funkcionalumą palaikomose sistemose.

Privalumai

Vidinis dizainas leidžia antenų elementus ir kabelius paslėpti įrenginio korpuse, tuo pačiu užtikrinant optimizuotą maršrutą geresniam korinio ryšio signalo priėmimui. Rinkinyje yra jungtimis aprūpinti laidai, pritaikyti prie įprastų WWAN modulių įvesties prievadų, ir suderinami su „Lenovo“ techninės įrangos išdėstymu. Gamintojo suderintas antenų rinkinys sumažina montavimo sudėtingumą ir padeda išlaikyti pastovų veikimą, palyginti su improvizuotais ar neintegruotais antenų sprendimais.

Tinka

• Sugedusios vidinės WWAN antenos taisymui ar keitimui „Lenovo“ nešiojamuosiuose kompiuteriuose
• Įrenginio atnaujinimui, siekiant pridėti arba atkurti 3G/4G/LTE mobiliojo plačiajuosčio ryšio galimybę
• Techninės priežiūros specialistams, surenkantiems arba atnaujinantiems sistemas, kurioms reikalingas integruotas korinis ryšys
• OEM integracijai, kai reikalingas gamyklinis vidinis antenų maršrutas

Pagrindinės techninės specifikacijos

• Formos faktorius: vidinis antenų rinkinys su kabelių mazgais ir jungčių kištukais
• Suderinamumas: suderinamas su atitinkamais „Lenovo“ WWAN moduliais ir įrenginių išdėstymu
• Palaikomi tinklai: mobiliojo plačiajuosčio ryšio technologijos, įskaitant 3G/4G/LTE (priklauso nuo modulio ir operatoriaus)
• Ryšys: jungtimis aprūpinti laidai, tiesiogiai jungiami prie WWAN modulio antenų prievadų
• Montavimo vieta: vidinis maršrutas nešiojamojo kompiuterio ar suderinamo įrenginio korpuse

Kaip naudoti

Prieš pradėdami montavimą, išjunkite įrenginį ir, jei taikoma, išimkite akumuliatorių. Atidarykite įrenginio korpusą vadovaudamiesi gamintojo techninės priežiūros instrukcijomis, kad pasiektumėte WWAN modulio lizdą ir antenų maršruto kanalus. Išdėstykite antenų elementus ir nutieskite kabelių mazgus pagal originalius maršrutus arba rekomenduojamą kelią, vengdami užspaudimų ar aštrių lenkimų. Prijunkite kiekvieną antenos kabelį prie atitinkamo WWAN modulio antenos prievado, kol jis užsifiksuos. Vėl surinkite įrenginį ir atkurkite maitinimą, tada patikrinkite WWAN modulio atpažinimą ir signalo priėmimą per operacinę sistemą ar diagnostikos įrankius.

Rekomendacijos

Prieš montuodami įsitikinkite, kad antenų rinkinys suderinamas su konkrečiu įrenginio modeliu ir WWAN moduliu. Montavimo metu naudokite ESD apsaugos priemones ir laikykitės „Lenovo“ techninės priežiūros procedūrų, kad nepažeistumėte jungčių ar korpuso komponentų. Jei po montavimo išlieka signalo problemų, patikrinkite modulio programinę įrangą, SIM kortelės aktyvavimą ir operatoriaus aprėptį kaip trikčių šalinimo dalį.
