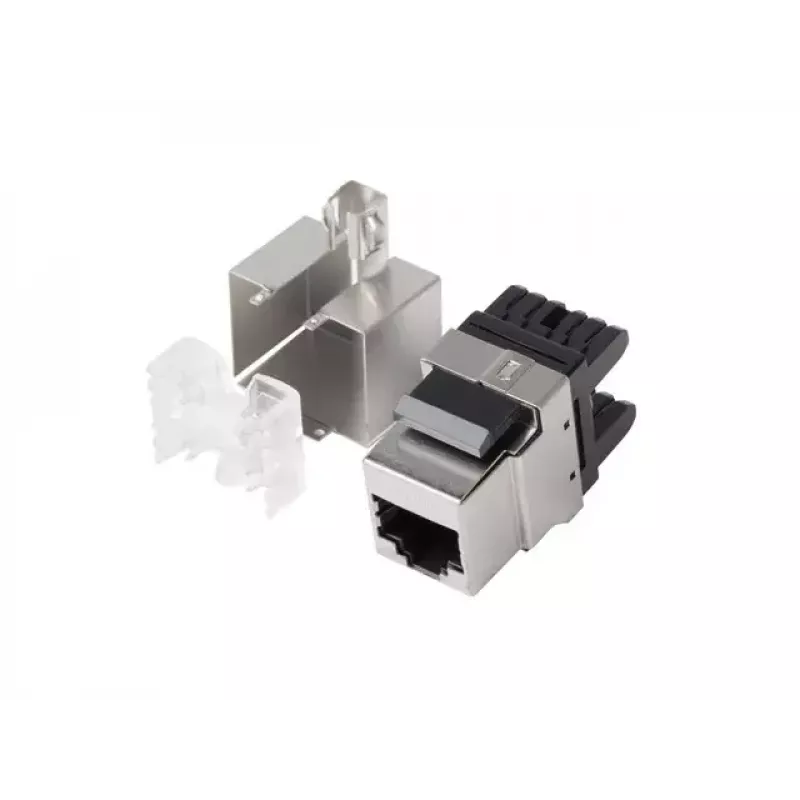

Keystone modulis Lanberg KSF6-1000, Cat.6 FTP, juodas

Lanberg KSF6-1000 yra plokščias Cat.6 FTP RJ45 keystone modulis su juoda metaline apdaila ir RJ-45 lizdu. Jis skirtas naudoti standartiniuose keystone adapteriuose, tokiuose kaip 45x45 sieniniai lizdai, elektros rėmai ar modulinės panelės. Modulis pagamintas ant PCBA spausdintinės plokštės ir parduodamas vienetais.

Privalumai

Šis keystone modulis palaiko tiek 568A, tiek 568B laidų sujungimo sekas ir turi spalvotą prijungimo žymėjimą, užtikrinantį tikslų užbaigimą. Jame yra IDC jungties dangtelis ir universalūs su plyšiais jungtys, suderinamos su LSA įrankiais, leidžiančiais patikimai ir greitai užbaigti kabelį. Kompaktiškas plokščias dizainas ir standartiniai matmenys leidžia montuoti įvairiuose adapteriuose ir rėmuose.

Kur naudoti

• Pataisų panelėse ir 45x45 sieniniuose lizduose
• Modulinėse tinklo panelėse ir elektros įrangos rėmuose
• Struktūrinėse kabelinėse sistemose su Cat.6 FTP kabeliais
• Lauko užbaigimo darbuose, kai reikalingos LSA suderinamos jungtys

Pagrindinės techninės specifikacijos

• Modelis: Lanberg KSF6-1000
• Kategorija: Cat.6 FTP keystone modulis
• Jungtis: RJ-45 lizdas su IDC dangteliu
• Laidų sujungimas: 568A / 568B suderinamas (su spalvotu žymėjimu)
• Matmenys (A x P): 16,10 x 14,50 mm
• PCB: PCBA spausdintinė plokštė
• Spalva: Juoda, metalinė
• Parduodama: Vienetais
• MPN: KSF6-1000
• EAN: 5901969415896

Kaip naudoti

Įstatykite keystone modulį į suderinamą adapterį ar sieninį lizdą, kurio anga yra 16,10 x 14,50 mm. Užbaikite Cat.6 FTP kabelį ant IDC kontaktų pagal ant modulio nurodytą 568A arba 568B spalvotą seką. Naudokite LSA suderinamą užspaudimo įrankį universalioms su plyšiais jungtims ir uždarykite IDC jungties dangtelį, jei jis yra. Po užbaigimo užfiksuokite modulį plokštėje ar rėme, kol jis užsifiksuos.

Rekomendacijos

Geriausiam veikimui naudokite Cat.6 FTP kabelius ir užtikrinkite tinkamą ekrano įžeminimą. Prieš užspaudžiant patikrinkite laidų sujungimo seką ir venkite per didelio kabelio susukimo. Naudokite tinkamą LSA užspaudimo įrankį, kad nepažeistumėte IDC kontaktų.
