InLine 92504A USB-A / gnybtinis blokas 5 kontaktų juoda, žalia

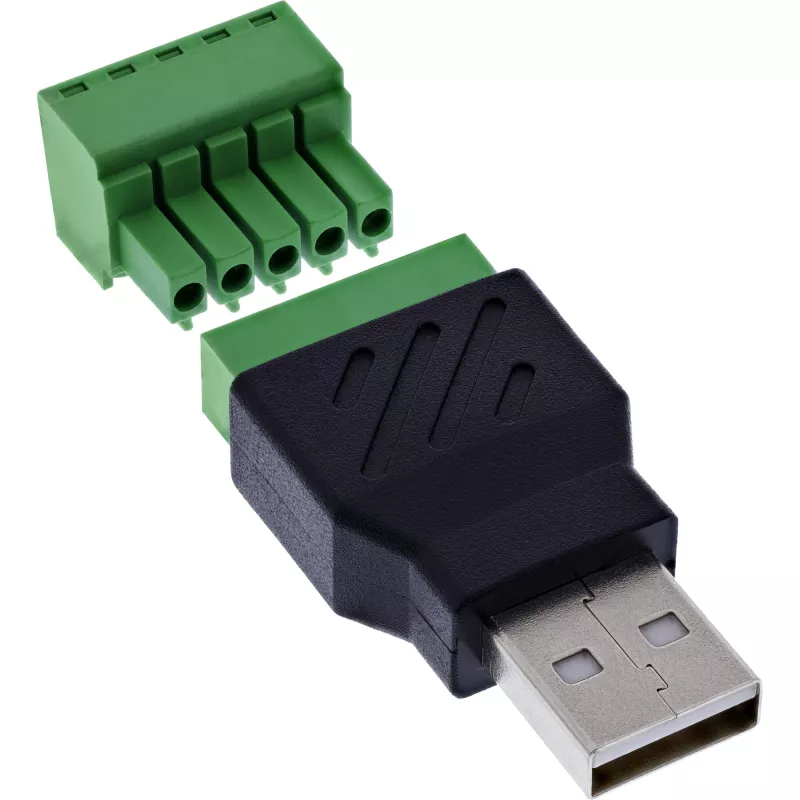

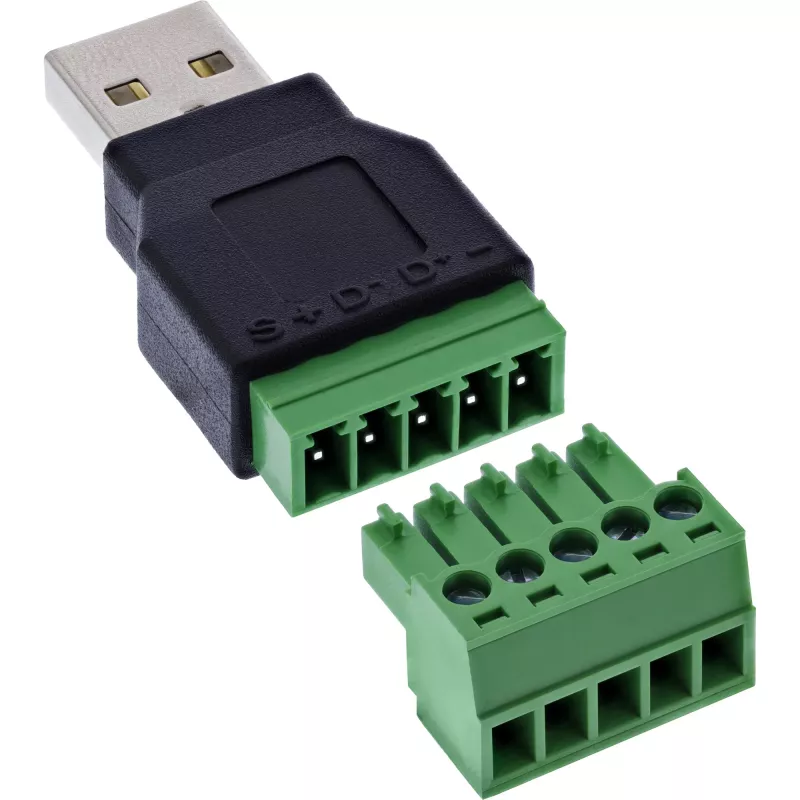

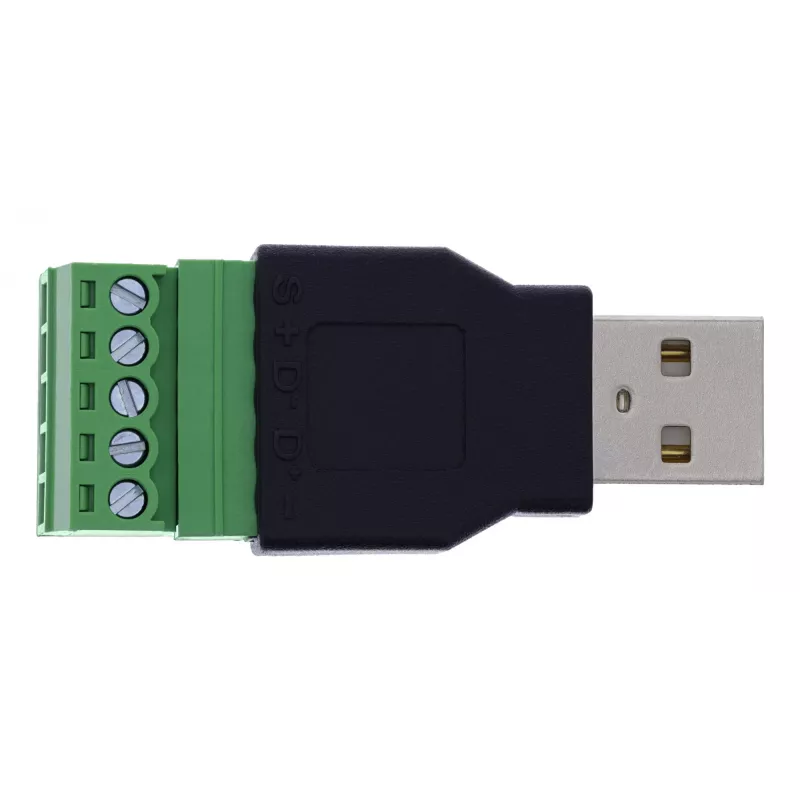

InLine® USB-A gnybtinio bloko adapteris – tai praktiškas sprendimas USB 2.0 signalams perduoti į 5 kontaktų gnybtinį bloką be litavimo ar kabelio jungties. Idealiai tinka serviso, testavimo, kūrimo ir prototipų gamybos sritims. Standartinis USB-A kištukas tiesiogiai sujungtas su 5 kontaktų varžtiniu gnybtu. Aiškus kontaktų žymėjimas – 1: GND (–), 2: D+, 3: D–, 4: VCC (+), 5: Shield (S) – užtikrina lengvą ir patikimą signalų priskyrimą. Gnybtai su 5,0 mm žingsniu palaiko vieno gyslos laidus nuo 16 iki 26 AWG. Laidų prijungimas atliekamas plokščiu atsuktuvu. Dėl kompaktiško korpuso adapteris ypač taupo vietą – pvz., testavimo įrangoje, mobiliose matavimo stotyse ar laboratorijose.

Pagrindinės techninės specifikacijos

• USB sąsaja: USB-A 2.0, kištukas
• Kontaktų skaičius / priskyrimas: 5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Jungimo technologija: Varžtinis gnybtas su slėgio plokštele, 5,0 mm žingsnis
• Jungimo diapazonas: 16–26 AWG
• Valdymas: Plokščiu atsuktuvu ≤ 2,5 mm
• Vardinė srovė: 0,7 A vienam kontaktui
• USB darbinė įtampa (VBUS): 5 V DC
• Izoliacijos varža: ≥ 10 MΩ esant 300 V DC
• Darbinė temperatūra: –20 °C iki +105 °C
• Matmenys: apie 50 × 21 × 14 mm (I × P × A)
• Svoris: 11 g
• Sertifikatai: RoHS, TÜV

Naudojimo instrukcija

Įstatykite USB‑A kištuką į pagrindinio įrenginio arba įrenginio USB‑A lizdą. Nuimkite ir paruoškite atskirus laidus (16–26 AWG), kiekvieną laidininką įkiškite į atitinkamą sunumeruotą gnybtą (nuo 1 iki 5) ir priveržkite varžtą plokščiu atsuktuvu (≤ 2,5 mm), kol bus užtikrintas patikimas kontaktas. Naudodamiesi aiškiu gnybtų žymėjimu, teisingai priskirkite įžeminimą, D+, D–, VBUS ir ekraną. Adapteris leidžia greitai prijungti ir atjungti laidus testavimo ar laikiniems sprendimams be litavimo.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, užtikrinkite, kad laido skerspjūvis atitiktų nurodytą 16–26 AWG diapazoną, priveržkite varžtus, kad būtų užtikrintas patikimas kontaktas, venkite adapterio naudojimo už –20 °C iki +105 °C temperatūros ribų ir neviršykite 0,7 A srovės vienam kontaktui. Adapterį naudokite daugiausia USB 2.0 signalams ir laikiniems arba testavimo tikslams, o ne nuolatiniam didelės srovės maitinimui.
