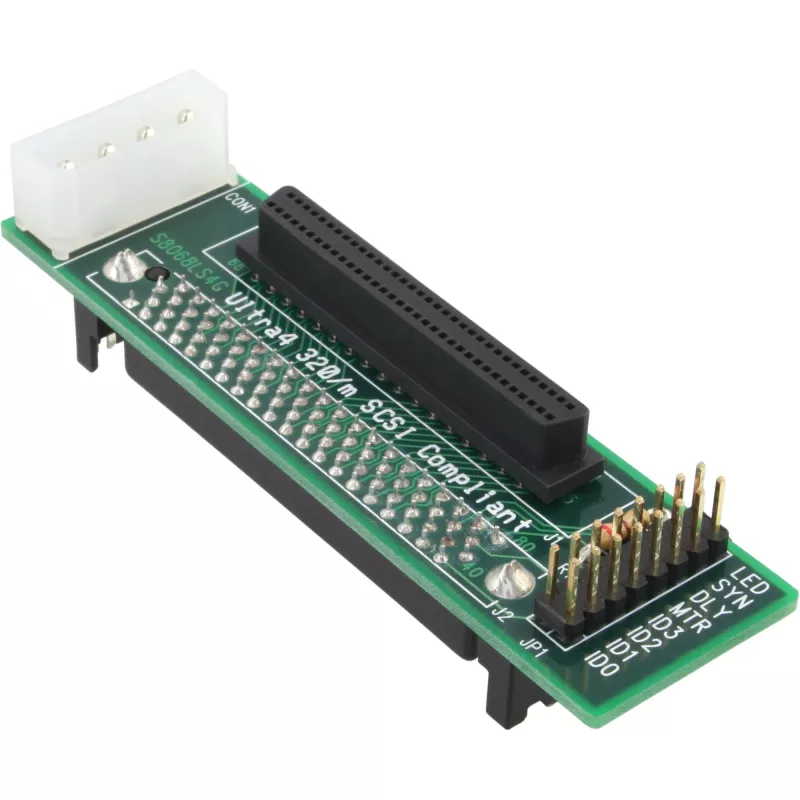

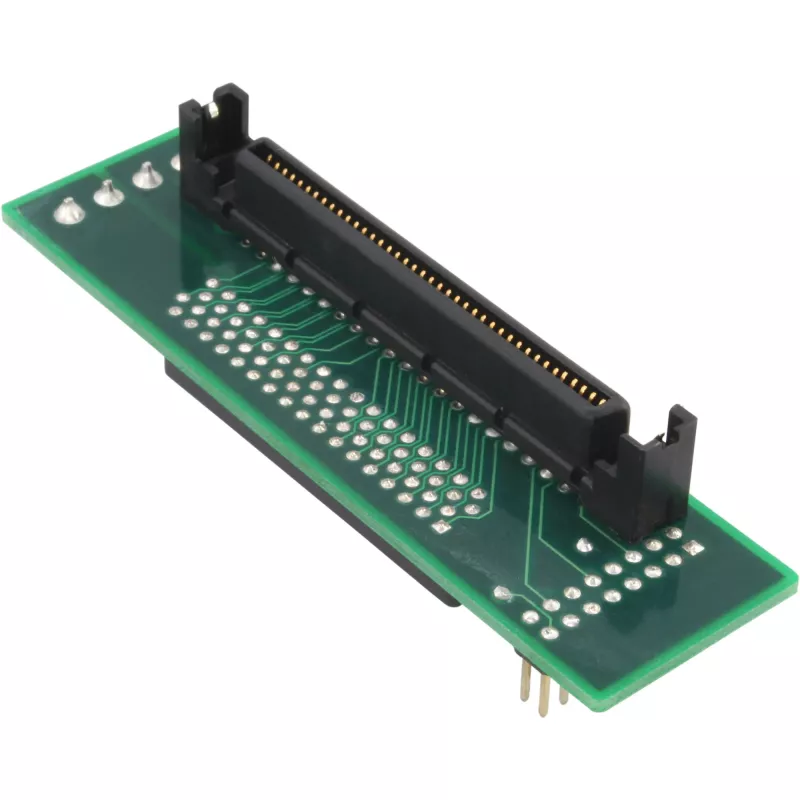

InLine SCSI SCA U320 adapter 80 kontaktų moteriška / 68 kontaktų moteriška

Šis vidinis SCSI–SCA adapteris (InLine SCSI SCA U320 Adapter 80 kontaktų moteriška / 68 kontaktų moteriška, MPN 82680) skirtas konvertuoti 80 kontaktų Centronics U320 / LVD SCA jungtį į 68 kontaktų vidinę SCSI juostinio kabelio jungtį. Visi džemperių nustatymai ir maitinimo tiekimas valdomi per adapterio plokštės jungtis, leidžiantys integruoti Ultra320 SCSI diskus į sistemas, naudojančias standartinius vidinius SCSI juostinius kabelius.

Privalumai

Adapteris palaiko Ultra320 (U320) SCSI signalus ir suteikia kompaktišką plokštės lygio sprendimą, skirtą SCA kietiesiems diskams prijungti prie 68 kontaktų vidinės SCSI kabelių sistemos. Kadangi džemperiai ir maitinimas pasiekiami per adapterio jungtis, montavimui nereikia papildomų laidų. Plokštės konstrukcija tinkama montuoti serverio ar darbo stoties viduje, sumažinant poreikį naudoti specialius kabelius ar atskirus maitinimo laidus.

Tinka

• Prijungti 80 kontaktų Centronics U320 / LVD SCA kietuosius diskus prie 68 kontaktų vidinių SCSI juostinių kabelių
• Integruoti SCA diskus į serverius, darbo stotis ar saugojimo masyvus, naudojančius vidines 68 kontaktų SCSI jungtis
• Pakeisti ar pritaikyti SCA diskų jungtis techninės priežiūros ar atnaujinimo metu

Pagrindinės specifikacijos

• Gamintojas: InLine
• Modelis / MPN: 82680
• EAN: 4043718011001
• Jungtys: 80 kontaktų Centronics U320 / LVD (moteriška) į 68 kontaktų (moteriška) vidinę SCSI
• Palaikomas SCSI standartas: Ultra320 (U320)
• Spalvos: Juoda, Žalia

Naudojimas

Pritvirtinkite adapterio plokštę sistemos viduje šalia diskų lizdo, tada prijunkite 80 kontaktų SCA jungtį nuo kietojo disko prie adapterio Centronics U320 moteriškos jungties. Prijunkite standartinį 68 kontaktų vidinį SCSI juostinį kabelį prie adapterio 68 kontaktų moteriškos jungties ir nutieskite jį iki SCSI valdiklio ar magistralės. Prieš įjungdami sistemą, patikrinkite džemperių padėtis ir maitinimo tiekimą per adapterio jungtis, kaip nurodyta disko dokumentacijoje.

Rekomendacijos

Prieš montuodami adapterį, išjunkite sistemą ir įžeminkite. Pasikonsultuokite su SCA disko dokumentacija dėl teisingų džemperių ir terminatoriaus nustatymų. Naudokite tinkamus vidinius SCSI juostinius kabelius ir užtikrinkite tinkamą SCSI magistralės terminavimą, kad išvengtumėte signalo problemų.
