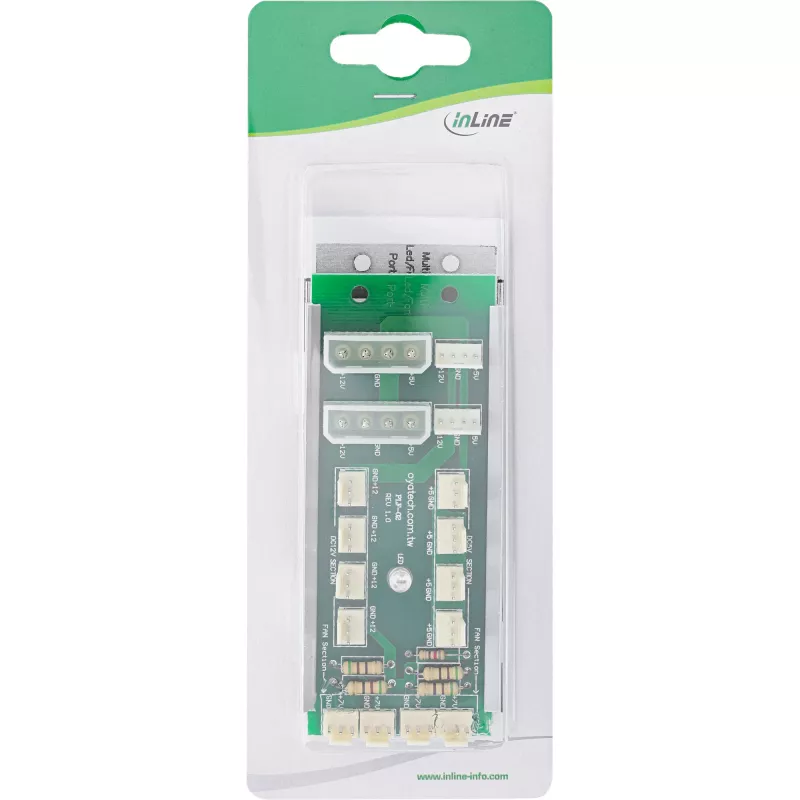

InLine Multi Port Panel 2x Molex 4 kontaktų į 12x 3 kontaktų ventiliatorių jungtis 12 ventiliatorių

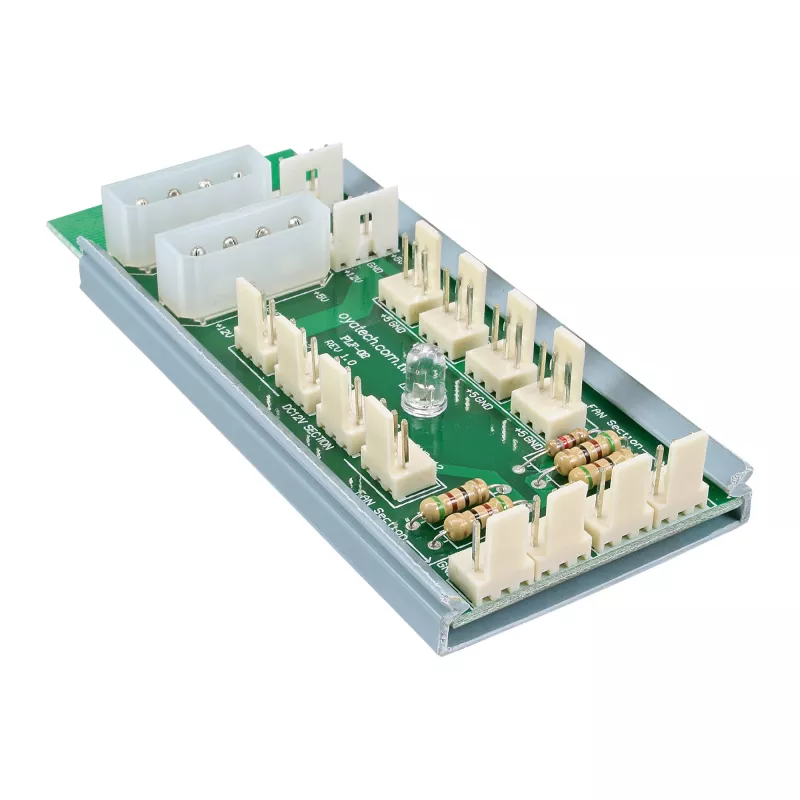

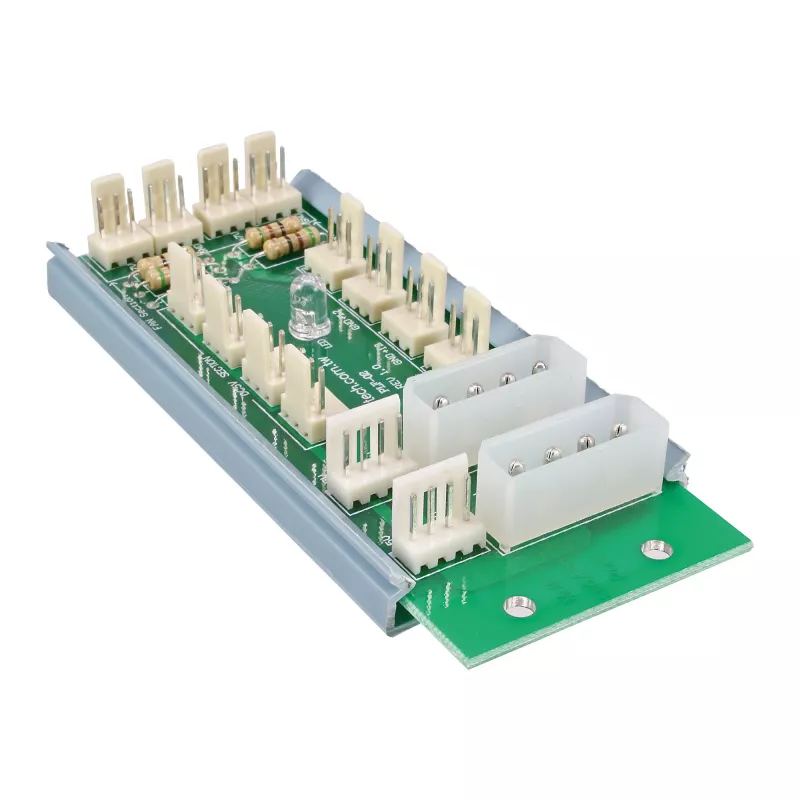

„InLine 33008“ daugiaportis skydelis yra kompaktiškas ventiliatorių valdiklis, leidžiantis prie vieno maitinimo šaltinio prijungti iki 12 ventiliatorių naudojant dvi 4 kontaktų Molex jungtis. Jis suteikia grupuotas įtampos išvestis, kad ventiliatoriai galėtų veikti skirtingais įtampos lygiais: keturi 12V prievadai, keturi 7V prievadai ir keturi 5V prievadai. Modulis jungiamas tiesiai prie maitinimo šaltinio ir turi raudoną LED indikatorių, rodantį, ar tiekiama įtampa. Dėl įvairiaspalvio korpuso ir mažų matmenų (45 × 105 × 20 mm) jis tinka įvairiems kompiuterių aušinimo sprendimams.

Privalumai

Daugiaportis skydelis palaiko didelį ventiliatorių skaičių nereikalaujant atskirų adapterių, supaprastina kabelių valdymą naudodamas dvi 4 kontaktų Molex įvestis ir siūlo tris skirtingas įtampos išvestis pagrindiniam ventiliatorių greičio diferencijavimui. Tiesioginis maitinimo šaltinio prijungimas ir įmontuotas raudonas LED užtikrina momentinį būsenos atgalinį ryšį. Maži matmenys leidžia montuoti ankštose vietose kompiuterio korpuse.

Pagrindinės techninės specifikacijos

• Maitinimo jungtis: 2x 4 kontaktų Molex (patinas)
• Ventiliatorių prievadai: 12x 3 kontaktų (patelė)
• Įtampos grupės: 4x 12V, 4x 7V, 4x 5V
• LED indikatorius: raudonas, maitinimo būsenai
• Matmenys: 45 × 105 × 20 mm
• Spalva: įvairiaspalvė

Naudojimas

Prijunkite skydelį prie kompiuterio maitinimo šaltinio naudodami dvi 4 kontaktų Molex jungtis. Prijunkite ventiliatorius prie 3 kontaktų išvesties prievadų pagal norimą įtampos grupę: 12V prievadus – maksimaliam aušinimui, 7V – bendram aušinimui, 5V – tylesniam darbui. Įsitikinkite, kad visos jungtys tvirtos, ir sutvarkykite kabelius, kad netrukdytų oro srautui. Įjungę sistemą patikrinkite, ar dega raudonas LED – tai rodo, kad skydelis gauna maitinimą.

Rekomendacijos

Naudokite 12V prievadus ventiliatoriams, kai reikalingas maksimalus aušinimas, 7V – bendram aušinimui, o 5V – kai pageidaujamas tylesnis darbas. Neviršykite maitinimo šaltinio srovės ribų ir, jei reikia, paskirstykite didelės galios ventiliatorius abiem Molex įvestims.
