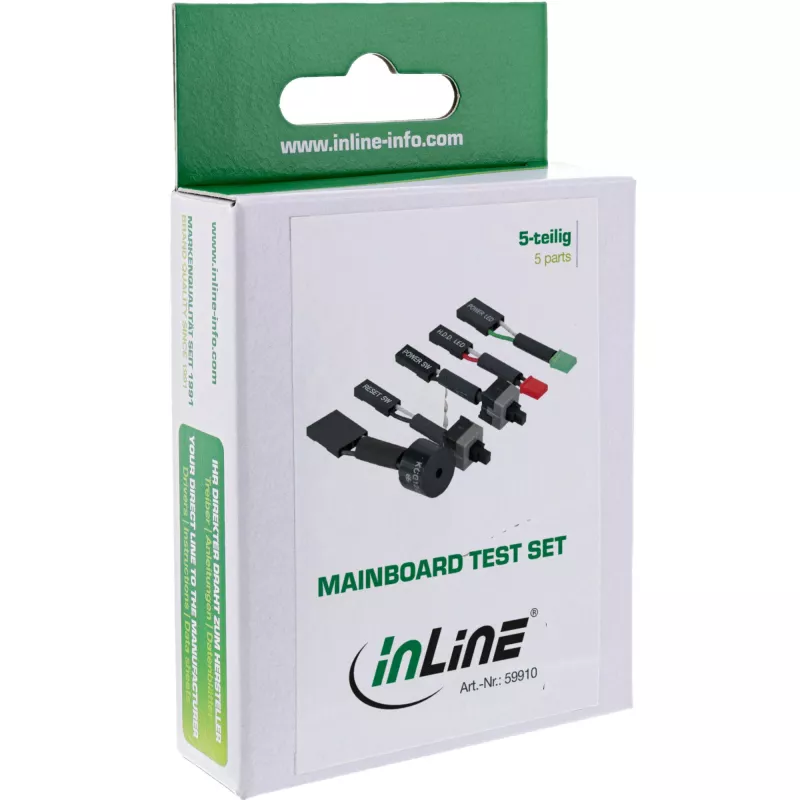

InLine PC ir Serverių Pagrindinių Plokščių Testavimo Rinkinys 5 dalys InLine 59910

InLine PC ir Serverių Pagrindinių Plokščių Testavimo Rinkinys (InLine 59910) – tai kompaktiškas įrankių rinkinys, skirtas diagnostikai be korpuso priekinio skydelio kabelių. Jis tiesiogiai jungiamas prie pagrindinės plokštės post jungčių ir leidžia imituoti įjungimo, perkrovimo bei būsenos signalus naudojant mygtukus, šviesos diodus ir garsiakalbį.

Privalumai

Šis testavimo rinkinys suteikia paprastą, nešiojamą sprendimą greitai patikrinti pagrindinės plokštės maitinimo, perkrovimo ir būsenos indikatorius. Tinka tiek staliniams kompiuteriams, tiek serveriams, leidžia atlikti pradinę diagnostiką be korpuso laidų.

Kam tinka

• Technikams, atliekantiems pagrindinių plokščių diagnostiką ir trikčių šalinimą
• IT specialistams, aptarnaujantiems stalinius kompiuterius ir stelažinius serverius
• Dirbtuvėms ir remonto centrams, kuriems reikia kompaktiško priekinio skydelio simuliatoriaus

Pagrindinės techninės specifikacijos

• Gamintojas: InLine
• Modelis / MPN: 59910
• EAN: 4043718082070
• Turinys: 2 mygtukai, 2 šviesos diodai, 1 garsiakalbis (iš viso 5 dalys)
• Paskirtis: jungiamas prie pagrindinės plokštės post jungčių, skirtas maitinimo, perkrovimo ir būsenos testavimui

Naudojimo instrukcija

Prijunkite mygtukus, šviesos diodus ir garsiakalbį prie atitinkamų pagrindinės plokštės priekinio skydelio post jungčių (maitinimo mygtukas, perkrovimo mygtukas, maitinimo LED, HDD/veiklos LED, garsiakalbis). Mygtukais imituokite maitinimo ir perkrovimo veiksmus, stebėkite šviesos diodus ir garsiakalbį, kad gautumėte būsenos ir pyptelėjimo kodus. Laikykitės poliškumo šviesos diodams ir vadovaukitės pagrindinės plokštės dokumentacija dėl jungčių išdėstymo.

Rekomendacijos

Prieš jungdami komponentus išjunkite maitinimą. Testuodami su įjungtu maitinimu, venkite trumpųjų jungimų tarp gretimų kontaktų ir laikykitės ESD atsargumo priemonių. Prieš naudodami pasitikrinkite pagrindinės plokštės dokumentaciją dėl post jungčių priskyrimo.
