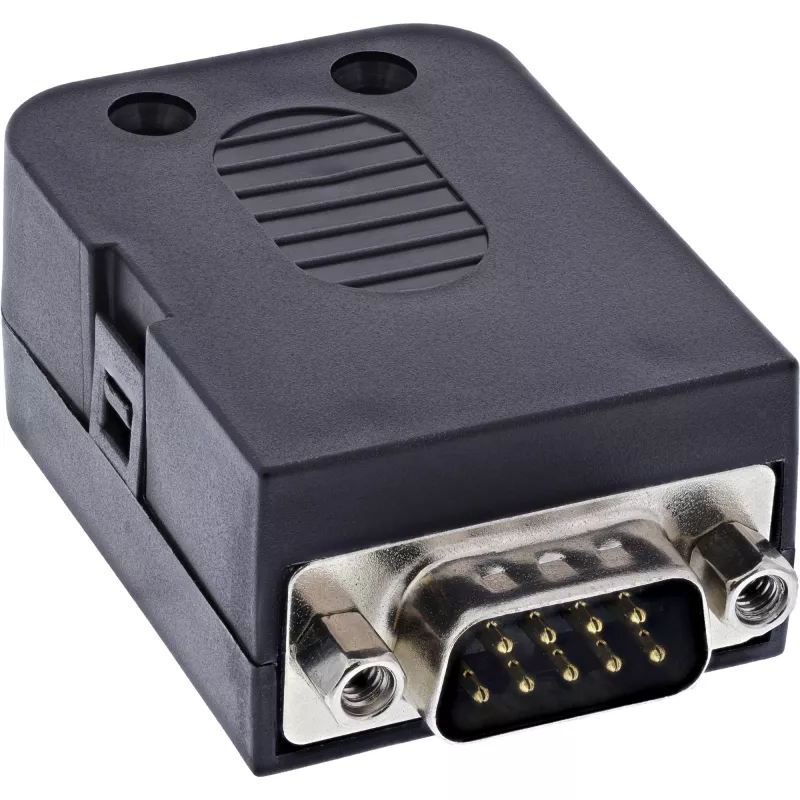

InLine 92501J D-Sub 9 jungtis su gnybtų bloku, juoda

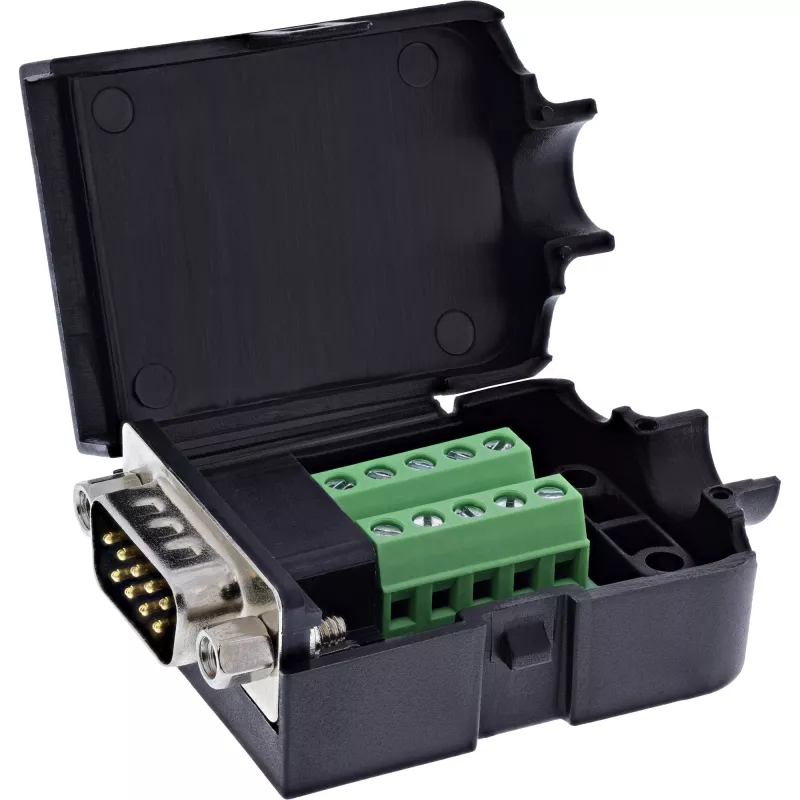

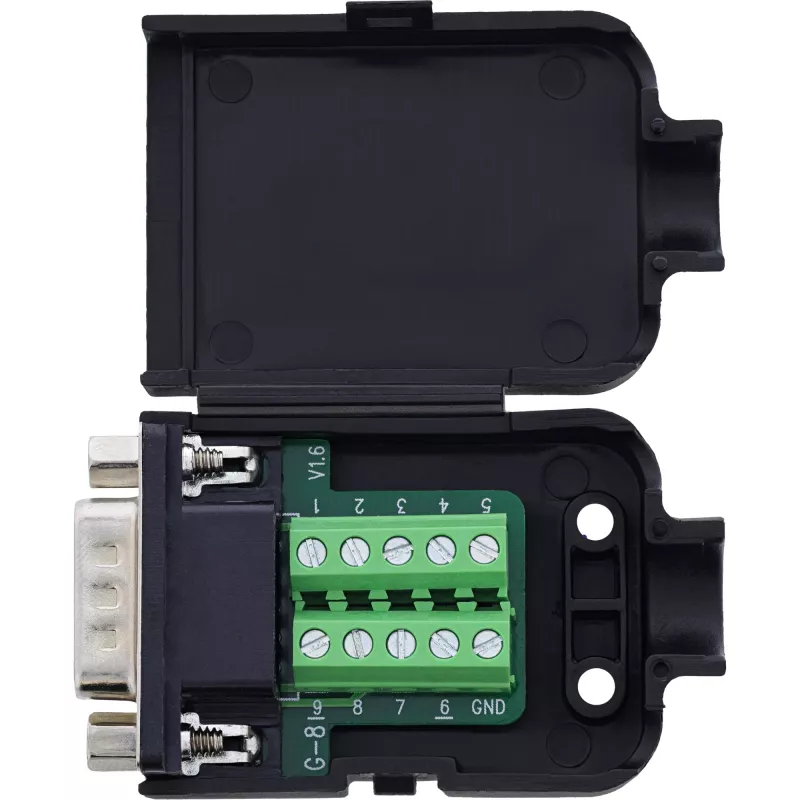

Šis InLine 92501J D-Sub 9 išvadinis gnybtų blokas sukurtas greitam ir patikimam signalų prijungimui pramonės testavimo stenduose, prototipų kūrime, paleidimo darbuose bei mobiliose diagnostikos programose. Atvira konstrukcija su šoniniais varžtiniais gnybtais leidžia lanksčiai ir laikinai prijungti atskirus laidus be litavimo ar korpuso montavimo, taupant laiką ir supaprastinant darbą.

Gnybtai skirti 18–26 AWG laidams, užveržiami atsuktuvu su plokščiu antgaliu ≤ 2,5 mm. Integruotas UNC #4-40 sriegis užtikrina mechaninį fiksavimą prie atitinkamų lizdų, o EVA izoliacinis sluoksnis apačioje apsaugo nuo trumpojo jungimo ant laidžių paviršių. Patikimą signalo perdavimą garantuoja 0,8 A vienam kontaktui ir ≥ 10 MΩ izoliacijos varža esant 300 V DC.

Pagrindinės techninės specifikacijos:

• Jungtis: D-Sub 9, išvadinis (breakout) dizainas, su tvirtinimo sriegiu UNC #4-40
• Gnybtų technologija: Varžtinis gnybtas su slėgimo plokštele
• Laidų diapazonas: 18–26 AWG
• Valdymas: Plokščiu atsuktuvu ≤ 2,5 mm
• Vardinė srovė: 0,8 A vienam kontaktui
• Maks. darbinė įtampa: 100 V tarp dviejų signalų
• Izoliacijos varža: ≥ 10 MΩ @ 300 V DC
• Darbinė temperatūra: –20 °C iki +105 °C
• Izoliacinis sluoksnis: EVA apačioje
• Matmenys: apie 57,7 × 34,4 × 21 mm (ilgis × plotis × aukštis)

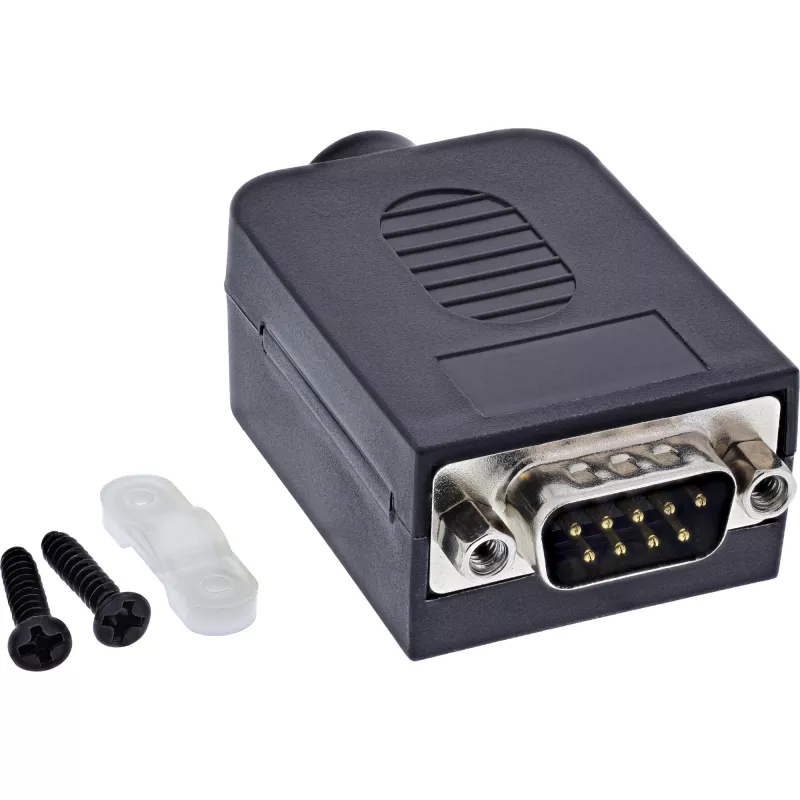

• Komplekte: 1× slėgimo plokštelė, 2× varžtai
