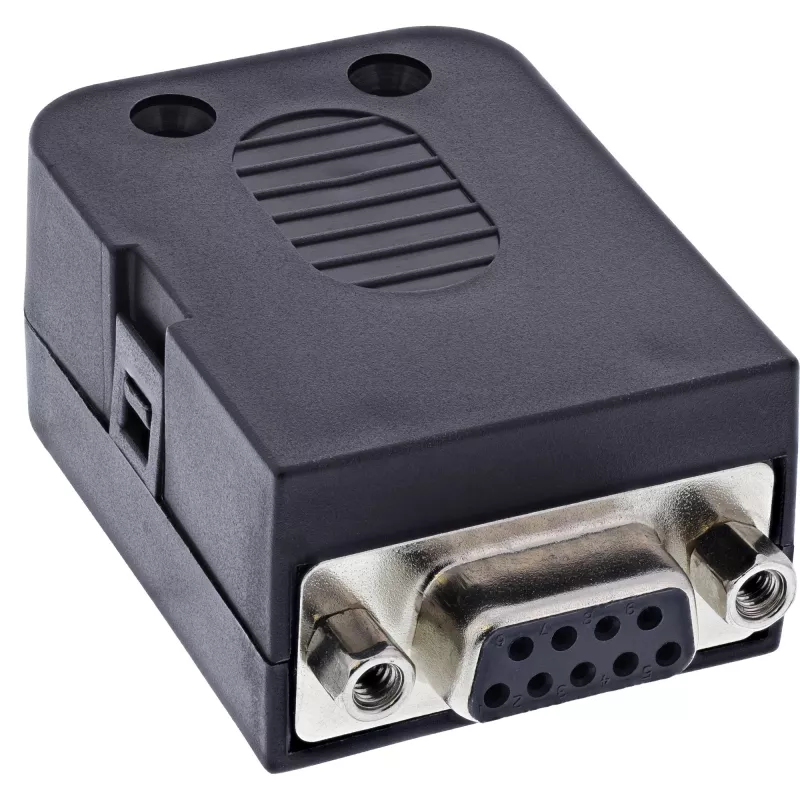

InLine 92501H laidų jungtis Gnybtų blokas / D-Sub 9 juoda

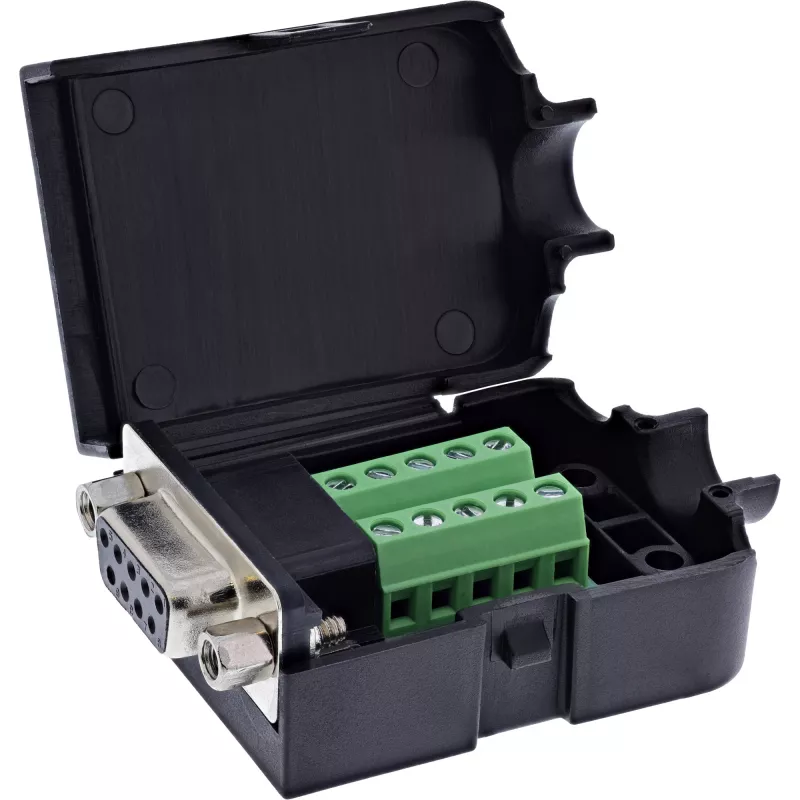

InLine 92501H yra D-Sub 9 išvadinis gnybtų blokas, specialiai sukurtas profesionaliam naudojimui bandymų stenduose, valdymo sistemose ar lauko paleidimo darbuose. Atvira konstrukcija su šoniniais varžtiniais gnybtais leidžia greitai ir lengvai prijungti atskirus laidus (18–26 AWG) be litavimo ar korpuso montavimo. Tai idealus sprendimas laikiniems signalų sujungimams, prototipų kūrimui, diagnostikai ir mobiliems serviso darbams.

Pagrindiniai privalumai

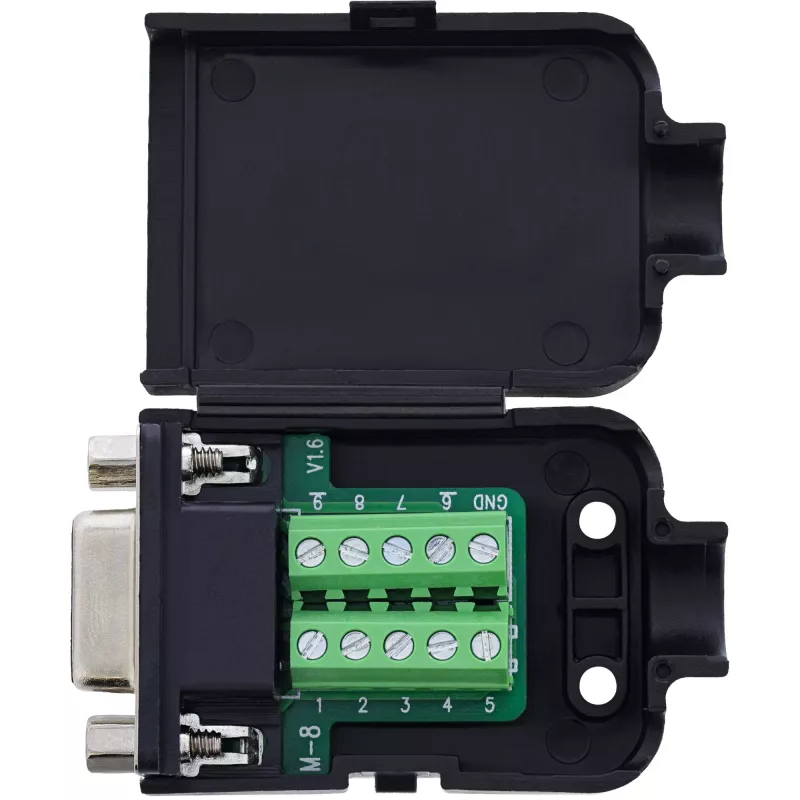

• Greitas montavimas: Varžtiniai gnybtai su slėgio plokštele – užtenka atsuktuvo su plokščiu antgaliu ≤ 2,5 mm. Nereikia lituoti.
• Tvirtas fiksavimas: D-Sub 9 lizdas turi montavimo sriegį (UNC #4-40), užtikrinantį patikimą jungtį su atitinkamais kištukais.
• Patikimas signalo perdavimas: Izoliacijos varža ≥ 10 MΩ esant 300 V DC ir vardinė srovė 0,8 A vienam kontaktui garantuoja stabilų signalą.
• Universalus pritaikymas: Tinka bandymų stendams, prototipams, paleidimo darbams, mobiliai diagnostikai ir servisui.
• Apsauga: EVA izoliacinis sluoksnis apačioje apsaugo nuo trumpojo jungimo ant laidžių paviršių.

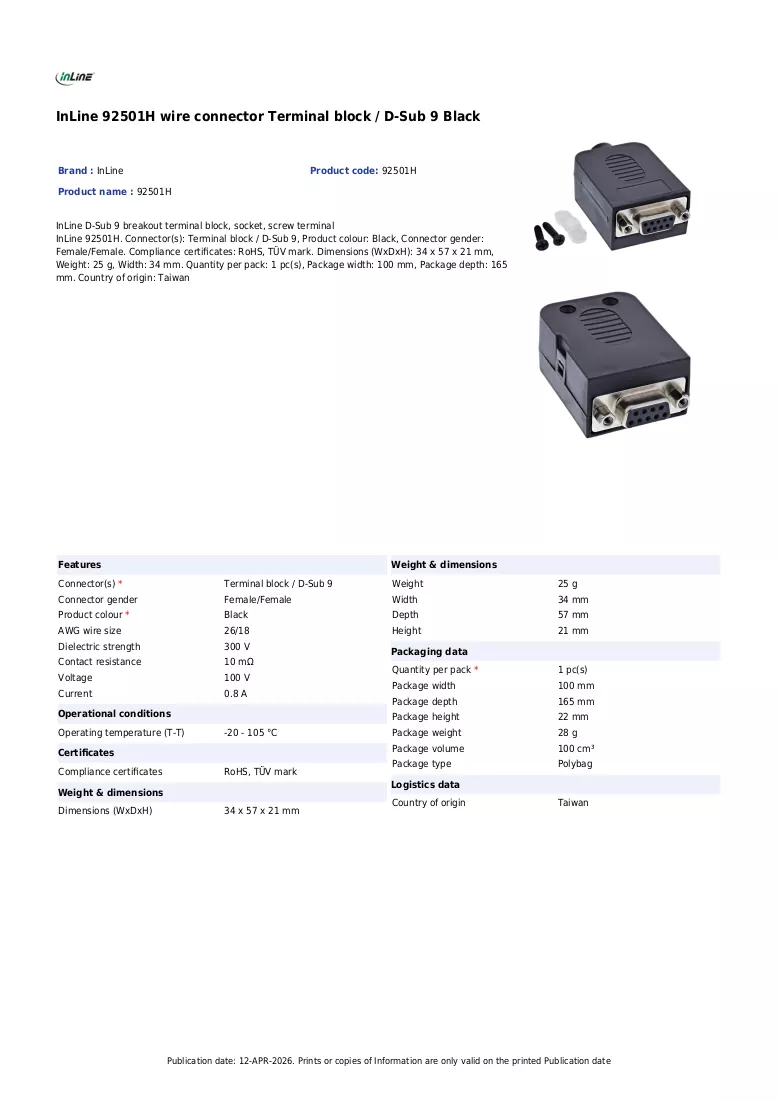

Techniniai duomenys

• Jungtis: D-Sub 9 lizdas (female), išvadinis
• Gnybtų tipas: Varžtinis su slėgio plokštele
• Laidų diapazonas: 18–26 AWG
• Įrankis: Atsuktuvas plokščiu antgaliu ≤ 2,5 mm
• Vardinė srovė: 0,8 A vienam kontaktui
• Maks. darbinė įtampa: 100 V tarp dviejų signalų
• Izoliacijos varža: ≥ 10 MΩ @ 300 V DC
• Darbinė temperatūra: nuo –20 °C iki +105 °C
• Izoliacijos sluoksnis: EVA apačioje
• Matmenys: apie 57,7 × 34,4 × 21 mm (I × P × A)

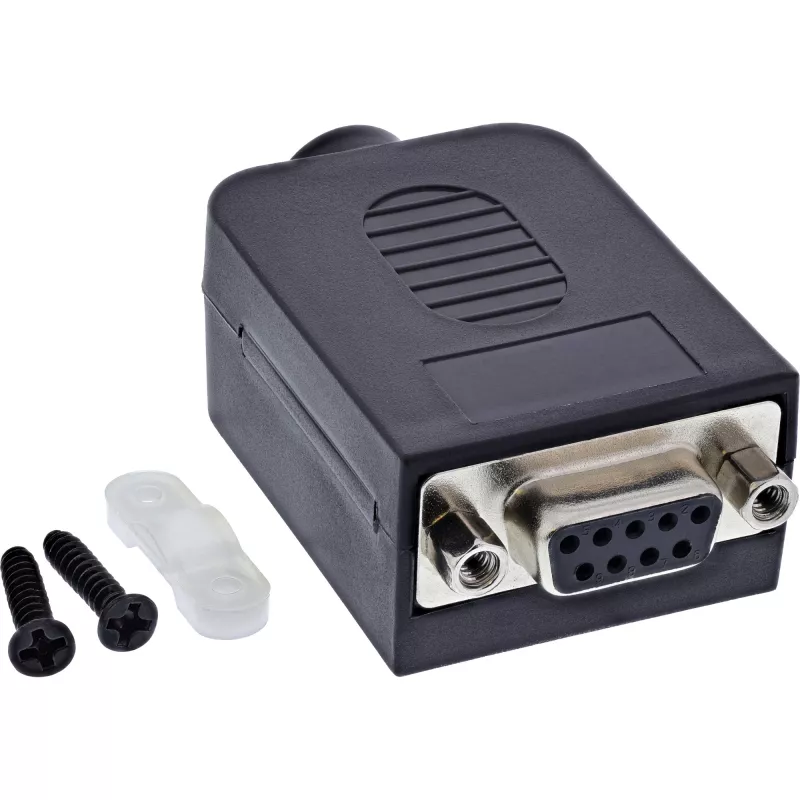

• Priedai: 1× slėgio plokštelė, 2× varžtai
• Svoris: 25 g
• Kilmės šalis: Taivanas
