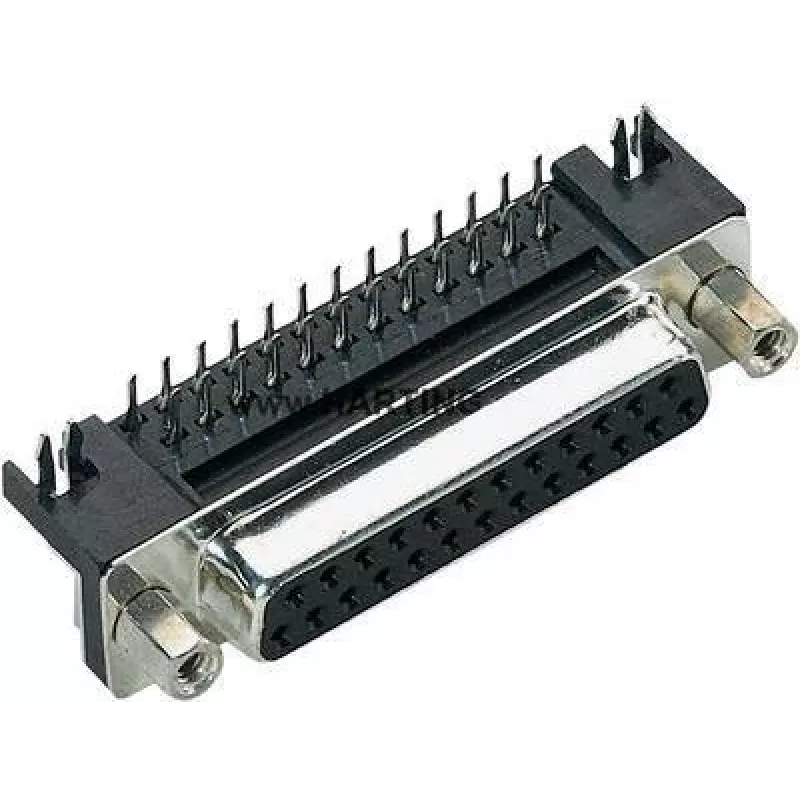

D-Sub jungtis Harting 09 68 463 5812 37 kontaktų litavimas stačiu kampu

Harting 37 kontaktų D-Sub jungtis su litavimo gnybtais stačiu kampu yra kompaktiškas ir patikimas sprendimas standartinėms 37 kontaktų D-Sub sąsajoms. Ši jungtis skirta montuoti per skylutes litavimo būdu ant spausdintinės plokštės arba lituoti prie atskirų laidų, o stačiu kampu išvestas korpusas leidžia sumažinti montavimo aukštį ir užtikrina tvarkingą kabelio išvedimą išilgai plokštės ar skydelio. Idealiai tinka pramoninėms valdymo sistemoms, matavimo prietaisams ir kitai elektroninei įrangai, kur reikalinga tvirta, mechaniškai stabili D-Sub jungtis signalams ir duomenims perduoti.

Pagrindiniai techniniai parametrai

• Jungties tipas: D-Sub, 37 kontaktai
• Gnybtų tipas: litavimo gnybtai (stačiu kampu)
• Montavimo orientacija: 90° stačiu kampu, skirtas žemo profilio montavimui
• Kontaktų išdėstymas: standartinis D-Sub 37 kontaktų išdėstymas, užtikrinantis suderinamumą
• Tipinės programos: signalų ir duomenų perdavimas pramoninėje ir elektroninėje įrangoje

Kaip naudoti

Padėkite jungtį taip, kad stačiu kampu išlenktas korpusas sutaptų su PCB pėdsaku ar skydelio išpjova. Montuojant ant plokštės, įkiškite litavimo kojeles į atitinkamas metalizuotas skylutes ir lituokite kiekvieną gnybtą, užtikrindami patikimą elektrinį ir mechaninį kontaktą. Lituodami prie atskirų laidų, iš anksto alavuokite laidus ir naudokite tinkamą litavimo techniką, vengdami trumpųjų jungimų ir perkaitimo. Po litavimo patikrinkite litavimo taškus dėl sudrėkimo ir tęstinumo prieš jungiant prie atitinkamos jungties.

Rekomendacijos

Naudokite standartinius litavimo įrankius ir kanifoliją, suderinamą su elektroniniais mazgais. Prieš galutinį litavimą įsitikinkite teisinga kontaktų poliarizacija ir priskyrimu. Siekiant sumažinti mechaninį įtempimą lituotoms jungtims, kabelių mazguose rekomenduojama naudoti atitinkamą gaubtą ar spaustuką ir pritvirtinti kabelius.
