Hager universN Srovės transformatorių komplektinis laukas 250 A 5 polių 1350 mm UF53WBW1

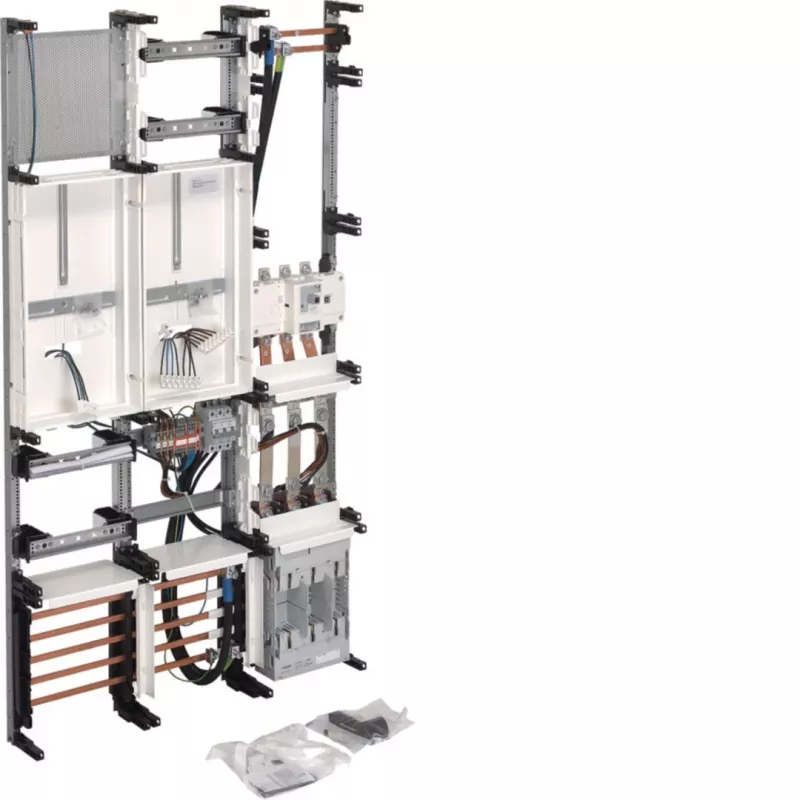

Netiesioginio apskaitos sprendimo montavimas skirstomosiose spintose dažnai pareikalauja papildomų darbų: reikia suderinti srovės transformatorius, šynas ir laikiklius. Hager universN serijos komplektinis laukas UF53WBW1 pašalina šią problemą – tai jau paruoštas modulis, kuriame integruota 5 polių šynų sistema ir vieta standartiniams srovės transformatoriams. Jis skirtas iki 250 A netiesioginei apskaitai trifazėse sistemose su nuliniu laidu.

Kodėl verta rinktis

• Taupo laiką: nereikia atskirai montuoti šynų ir transformatorių laikiklių – viskas suprojektuota viename korpuse.
• Atitinka standartus: atitinka DIN VDE 0603-1 ir DIN 43870-1 reikalavimus, todėl tinka oficialioms instaliacijoms.
• Patikima konstrukcija: plieno skardos korpusas, apsaugos laipsnis IP2XC (sumontavus), atsparus mechaniniams poveikiams.
• Lankstus prijungimas: varžtiniai gnybtai ir šynų prijungimas iš viršaus/apačios palengvina kabelių išvedžiojimą.
• Universalus dydis: 1350 mm aukštis, 250 mm plotis, 210 mm montavimo gylis – tinka standartinėms spintoms.

Kam tinka

Šis komplektinis laukas skirtas elektrikams, projektuotojams ir įmonėms, kurios diegia netiesioginės apskaitos sistemas komerciniuose ar pramoniniuose objektuose. Jis idealiai tinka, kai reikia matuoti dideles sroves (iki 250 A) naudojant išorinius srovės transformatorius. Sumontavus jį 5 polių skirstomojoje spintoje, galima prijungti trifazę įrangą su nuliniu laidu.

Pagrindinės specifikacijos

• Produkto tipas: srovės transformatorių komplektinis laukas
• Serija: universN
• Maksimali vardinė srovė: 250 A
• Polių skaičius: 5
• Aukštis: 1350 mm
• Plotis: 250 mm
• Montavimo gylis: 210 mm
• Apskaitos tipas: netiesioginė
• Naudojimas: srovės transformatorių apskaitai skirstomosiose spintose
• Šynų sistemos suderinamumas: 5 polių šynų sistema
• Transformatorių montavimas: standartiniams srovės transformatoriams
• Vardinė darbinė įtampa: 400/230 V AC
• Medžiaga: plieno skarda
• Montavimo padėtis: vertikali
• Apsaugos laipsnis (sumontavus): IP2XC
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Apskaitos taškų skaičius: 1
• Prijungimo technologija: varžtiniai gnybtai
• Šynų prijungimas: viršus/apačia
• Spalva: pilka (RAL 7035)

Kaip naudoti

Laukas montuojamas vertikaliai į skirstomąją spintą. Pirmiausia įstatykite standartinius srovės transformatorius į tam skirtą vietą, tada prijunkite šynas prie viršutinių ir apatinių gnybtų. Varžtiniais gnybtais prijunkite matavimo grandines. Užtikrinkite, kad sumontavus būtų pasiektas IP2XC apsaugos laipsnis. Rekomenduojama, kad montavimą atliktų kvalifikuotas elektrikas.

Patarimas: prieš montuodami patikrinkite, ar jūsų spintos matmenys atitinka 1350 mm aukštį ir 210 mm gylį. Jei naudojate skirtingų gamintojų srovės transformatorius, įsitikinkite, kad jų matmenys atitinka standartinę montavimo vietą. Visada laikykitės vietinių elektros instaliacijos taisyklių.
